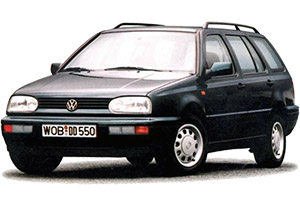

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Volkswagen Golf III / Vento (1991, 1992, 1993, 1994, 1995, 1996, 1997).
Comprobación y sustitución de fusibles
Los fusibles se dispararán antes de que se dañe todo el mazo de cables. Si alguno de los componentes eléctricos no funciona, es posible que el fusible se haya fundido. En este caso, revise y reemplace los fusibles si es necesario.
- Apague los faros, el encendido y todos los consumidores eléctricos.
- Abra la caja de fusibles correspondiente.
- Consulte los diagramas a continuación para averiguar qué fusible comprobar.
- Retire el fusible con las pinzas de plástico ubicadas en la tapa de la caja de fusibles.
- Compruebe si el fusible está fundido; si la delgada tira de metal del interior está rota, el fusible está fundido.
- Si el fusible está fundido, reemplácelo por uno nuevo del mismo amperaje (mismo color e impresión) y del mismo tamaño.
- Reemplace la cubierta.
Notificación
- Nunca reemplace un fusible con un fusible de mayor potencia. Reemplace un fusible quemado solo con un fusible del mismo amperaje (el mismo color y la misma impresión) y del mismo tamaño general.
- Nunca repare los fusibles.
- Nunca reemplace los fusibles con una tira de metal, un clip de papel o un artículo similar.
- Si el fusible recién reemplazado se funde nuevamente después de un breve período de tiempo, el sistema eléctrico debe ser revisado por un Concesionario Volkswagen autorizado o un Centro de servicio Volkswagen autorizado.
Caja de fusibles del habitáculo
El panel de fusibles está ubicado detrás de una cubierta debajo del tablero en el lado del conductor.
Anuncios
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | 10 | Faro de luz de cruce, izquierdo |
| 2 | 10 | Faro de luz de cruce, derecho |
| 3 | 10 | Iluminación de instrumentos y matrículas |
| cuatro | quince | Limpiaparabrisas y lavaparabrisas trasero, techo corredizo / inclinable |
| cinco | quince | Limpiaparabrisas, lavaparabrisas y luneta trasera, boquillas de lavaparabrisas con calefacción |
| 6 | veinte | Ventilador de aire de suministro, A / C |
| 6 | treinta | Ventilador, acondicionador de aire |
| 7 | 10 | Luz trasera derecha |
| ocho | 10 | Luz trasera izquierda |
| nueve | quince | Ventana trasera con calefacción |
| nueve | veinte | Ventana trasera con calefacción, espejos con calefacción |
| 10 | quince | Faros antiniebla, luz antiniebla trasera |
| once | 10 | Faro de luz de carretera, izquierda. lámpara de advertencia de luz de carretera |
| 12 | 10 | Faro de luz de carretera, derecho |
| 13 | 10 | Bocina, ventilador del radiador (rodaje) |
| catorce | 10 | Reserva de batallas |
| catorce | quince | Luces de marcha atrás, retrovisores exteriores eléctricos, asientos calefactables, el. ventanas, aire acondicionado, control de crucero |
| quince | 10 | Electrónica del motor, bomba de circulación de refrigerante (motor de 6 cilindros) |
| dieciséis | quince | Luces indicadoras, luz de la guantera, luz de la caja de casetes, techo corredizo eléctrico, luz frontal para tarjetas / lectura |
| 17 | 10 | Intermitentes de emergencia |
| Dieciocho | veinte | Bomba de combustible (FP), Unidad de control del sensor de oxígeno calentado (H02S) |
| diecinueve | treinta | Ventilador de refrigerante, relé de A / C |
| veinte | 10 | Luces de freno, control de crucero (contactos de gatillo en los pedales de freno y embrague) |
| 21 años | quince | Iluminación interior y del maletero, reloj, mechero, cierre centralizado, intermitente multifunción |
| 22 | 10 | Cigarrillos, radio, maletero |
| R1 | Relé de aire acondicionado | |
| R2 | Relé de limpiaparabrisas / lavaparabrisas | |
| R3 | Relé de la electrónica del motor | |
| R4 | Relé de encendido | |
| R5 | – | |
| R6 | Relé de señal de giro | |
| R7 | Relé del lavafaros | |
| R8 | Relé de limpiaparabrisas / lavaparabrisas | |
| R9 | Relé indicador de cinturón de seguridad | |
| R10 | Relé de faros antiniebla | |
| R11 | Relevo de bocina | |
| R12 | Relé de la bomba de combustible | |
| R13 | Relé del calentador del colector de admisión | |
| R14 | – | |
| R15 | Relé de bomba ABS | |
| R16 | Relé de marcha atrás (Ecomatic) | |
| R17 | Relé de luz de carretera (Ecomatic) | |
| R18 | Relé de luz de cruce (Ecomatic) | |
| R19 | Fusible (30A – aire acondicionado, Climatronic 2.0 / 2.8 (1993) | |
| R20 | Iniciar el relé del interruptor de enclavamiento | |
| R21 | Relé del sensor de oxígeno | |
| R22 | Relé indicador de cinturón de seguridad | |
| R23 | Relé de bomba de vacío (Ecomatic) | |
| R24 | Fusible térmico (20 A) – elevalunas eléctricos | |
Fusibles adicionales
En soportes separados sobre el relevo
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | treinta | Motor relé fusible ABS |
| 2 | treinta | Fusible de relé principal ABS |
| 3 | 10 | Fusible normal del acondicionador de aire |
| cuatro | treinta | Fusible del soplador de aire de suministro en Climatronic |
| cinco | cinco | Fusible para Climatronic |
| 6 | veinte | Fusible automático para elevalunas eléctricos |
| 7 | quince | Remolque permanente + |
En el compartimento del motor en el mamparo encima del servofreno
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | cincuenta | Bujías incandescentes para motores diésel |
