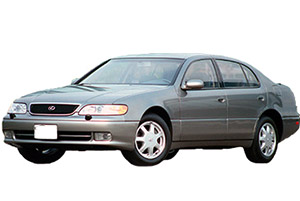

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Lexus GS 300 (S140) (1991, 1992, 1993, 1994, 1995, 1996, 1997).
Contents
Comprobación y sustitución de fusibles
Los fusibles están diseñados para quemarse, protegiendo el mazo de cables y los sistemas eléctricos de daños. Si alguno de los componentes eléctricos no funciona, es posible que el fusible se haya fundido. En este caso, revise y reemplace los fusibles si es necesario. Eche un vistazo de cerca al fusible. Si el cable delgado del interior está roto, el fusible está fundido. Si no está seguro o está demasiado oscuro para verlo, intente reemplazar el fusible previsto con un fusible del mismo valor que sepa que es bueno.
En caso de que no tenga un fusible de repuesto, en caso de emergencia, puede sacar los fusibles que pueden ser indispensables en la conducción normal (como sistema de audio, encendedor de cigarrillos, OBD, calefacción de asientos, etc.) y utilizarlos. si su corriente nominal es la misma. Si no puede usar el mismo amperaje, use uno que sea menor pero lo más cercano posible. Si el amperaje es menor que el especificado, el fusible puede volver a fundirse, pero esto no indica un mal funcionamiento. Asegúrese de comprar el fusible correcto lo antes posible y devuelva el repuesto a su posición original.
Notificación
- Siempre desconecte el sistema de encendido y el circuito eléctrico defectuoso antes de reemplazar el fusible.
- Nunca utilice un fusible con un amperaje superior al especificado, ni utilice ningún otro objeto como sustituto de un fusible, ni siquiera como medida temporal. Esto puede provocar daños graves o incluso un incendio.
- Si el fusible reemplazado se funde nuevamente, haga que un concesionario o taller de reparaciones autorizado de Lexus inspeccione el vehículo u otro técnico calificado y equipado.
Compartimiento de pasajero
- Relé de integración
- Relé de luz de circulación diurna
- Caja de relés
- ECU antirrobo
- Caja de fusibles
- Relé de limpiaparabrisas
- W / B No. 3
- Unidad de control de aire acondicionado
- ECU de tracción (con control de tracción)
- Amplificador de bloqueo de aire acondicionado
- ECU de ABS y tracción (con control de tracción)
Sistema de ECU de ABS (sin control de tracción) - Relé de control del motor del ventilador
- Módulo de control del motor (ECU para motor y transmisión electrónica)
- ECU para bloqueo de cambio de marchas
- Conjunto de sensor de airbag central
- ECU de control de crucero
- ECU de PPS
- ECU para inclinación y conducción telescópicas
- Relé de control de techo corredizo
- ECU de cerradura de puerta inalámbrica
- Amplificador de componente estéreo
- Relé y motor de antena automática
- ECU de la bomba de combustible
Anuncios
Diagrama de la caja de fusibles del tablero
La caja de fusibles se encuentra detrás de la tapa a la izquierda de la columna de dirección.
Trasero
| No. | Fusible | PERO | Componentes protegidos |
|---|---|---|---|
| uno | ASIENTO HTR | quince | Asiento con calefacción |
| 2 | DETENER | veinte | Sistema de bloqueo de cambios, luz de freno de posición alta, control de crucero, sistema de frenos antibloqueo, sistema de control de tracción, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, luces de freno |
| 3 | SENSOR | quince | Ventana trasera con calefacción y espejos retrovisores exteriores, sistema de control de calefacción, sistema de aire acondicionado, sensores y medidores, indicadores de recordatorio de servicio y zumbadores de advertencia (excepto luces de advertencia para liberación y apertura de puertas), sistema de carga, indicador de transmisión automática, luces de marcha atrás, luz de conducción diurna sistema |
| cuatro | ECU-IG | 10 | Sistema de bloqueo de cambios, teléfono, sistema de bloqueo de puertas eléctrico para el asiento del pasajero, sistema de cinturón de seguridad, sistema de frenos antibloqueo, sistema de dirección asistida, sistema de control de tracción, sistema de control de crucero, interruptor de modo de conducción, sistema de control de inclinación y brazo telescópico, antena con amplificador , sistema de ventilador de enfriamiento electrónico, iluminación del panel de instrumentos, sistema de control de iluminación automático, sistema de control de cerradura de puerta eléctrica |
| cinco | CIG | quince | Reloj, sistema de aire acondicionado, radio, reproductor de casetes, reproductor de CD, sistema de bloqueo de cambios, SRS, encendedores de cigarrillos delanteros y traseros, sistema de control de bloqueo de puertas eléctricas, sistema de control de espejos eléctricos, antena eléctrica, robo de dispositivos de protección antirrobo |
| 6 | – | – | – |
| 7 | TURNO | 10 | Luces indicadoras e indicador |
| ocho | LIMPIAPARABRISAS | quince | 1991-1993: Limpia y lavaparabrisas, limpiador de faros. |
| veinte | 1994-1997: Limpiaparabrisas y lavaparabrisas, limpiador de faros. | ||
| nueve | PANEL | 7.5 | Indicador de transmisión automática, sistema de control de calefacción, interruptor de parada de emergencia, luz de la guantera, ceniceros traseros, reloj, encendedor de cigarrillos delantero, radio, grabadora de casetes, reproductor de CD, iluminación del interruptor de modo de conducción, iluminación del panel de instrumentos, sistema de luces de circulación diurna |
| 10 | SRS | 7.5 | Airbag SRS |
| once | COLA | 10 | Iluminación de matrículas, luces de estacionamiento, luces traseras |
| 12 | HTR MUNDIAL | 10 | Espejo retrovisor exterior calefactado |
| 13 | FUERZA | treinta | Techo corredizo, elevalunas eléctrico, asiento eléctrico, dispositivo antirrobo, inclinación telescópica y sistema eléctrico, relé principal |
| catorce | DESEMPAÑAR | 40 | Luneta trasera calefactada, fusible “MIR HTR” |
| R1 | Relé de integración | ||
| R1 | Pasador corto | ||
| R2 | Luz de fondo | ||
| R3 | Calentador | ||
Caja de relés del habitáculo
| No. | Relé |
|---|---|
| R1 | Indicador de giro |
| R2 | Sistema de luces de circulación diurna No. 4. |
| R3 | Faros antiniebla |
| R4 | Red de energía |
Anuncios
Compartimiento del motor
- Caja de fusibles
- Relé del limpiador de faros
- Relé de solenoide de tracción
Diagrama de la caja de fusibles del compartimento del motor
| No. | Fusible | PERO | Componentes protegidos |
|---|---|---|---|
| uno | NIEBLA | quince | Faros antiniebla |
| 2 | DRL | 7.5 | Sistema de luces de circulación diurna |
| 3 | PROFE | 10 | Sistema de control de tracción |
| cuatro | HAZME | 10 | Iluminación interior, iluminación de tocador, techo corredizo eléctrico, control de crucero, luz de advertencia de puerta abierta, iluminación personal, iluminación del maletero, luces de la puerta, iluminación del marco, luz del interruptor de encendido, reloj, sistema de frenos antibloqueo, antena eléctrica, radio, control remoto de bloqueo inalámbrico , sistema anti-robo |
| cinco | ECU-B | 7.5 | Bloqueo con control remoto inalámbrico, sistema de frenos antibloqueo, control de tracción, control de crucero, sistema de luces de circulación diurna, sistema de aire acondicionado |
| 6 | ALT SENSING | 7.5 | Cargando sistema |
| 7 | AM2 | quince | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, airbag SRS, lámpara de carga, sistema de arranque, sistema de encendido electrónico / sistema de encendido del distribuidor, indicadores y medidores, indicadores de recordatorio de servicio y zumbadores de advertencia (excluidas las luces de advertencia para liberación y apertura de puertas) |
| ocho | CUERPO | quince | teléfono |
| nueve | HAZ. BOCINA | veinte | Luces intermitentes de emergencia, pitidos |
| 10 | EFI | veinte | Sistema de transmisión automática controlado electrónicamente, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| once | RADIO No. 1 | 25 | Radio, grabadora de casetes, reproductor de CD, antena eléctrica |
| 12 | IG2 | treinta | Sistema de encendido electrónico / Sistema de encendido por distribución |
| 13 | OBD II | 7.5 | 1996-1997: sistema de diagnóstico a bordo. |
| catorce | CABEZA DERECHA. | quince | Faro derecho |
| CABEZAL RH-UPR | 10 | Faro derecho (luz de carretera) | |
| quince | CABEZA IZQUIERDA | quince | Faro izquierdo |
| CABEZAL LH-UPR | 10 | Faro izquierdo (luz de carretera) | |
| dieciséis | CABEZAL RH-LWR | 10 | Faro derecho (luz de cruce) |
| 17 | CABEZAL LH-LWR | 10 | Faro izquierdo (luz de cruce) |
| Dieciocho | VENTILADOR RDI | treinta | Sistema de ventilador de enfriamiento electrónico |
| diecinueve | – | – | – |
| veinte | AM1 | 40 | Interruptor de encendido, fusibles “ECU-IG”, “WIPER”, “GAUGE”, “TURN”, “SEAT? HTR “,” CIG “ |
| 21 años | CALENTADOR | cincuenta | Relé calefactor |
| 22 | abdominales | 60 | Relé principal del ventilador del radiador (punta), relé del solenoide de tracción (punta), relé de la válvula solenoide del ABS (punta), fusible “TRAC” |
| 23 | ALT | 100 | Relé para luces traseras, generador, fusibles “FOG”, “AM1”, “HEATER”, “DEFOG”, “ABS”, “STOP”, “SRS”, “POWER” |
| 24 | PRINCIPAL | cincuenta | Relé de faros, relé de luz diurna n. ° 2, relé de arranque (punta) |
| 25 | ABS No. 2 | 40 | Relé del motor ABS (lado del punto), relé del motor de tracción (lado del punto) |
| R1 | Sistema de luces de circulación diurna n. ° 3. | ||
| R2 | Ventilador del radiador | ||
| R3 | Sistema de luces de circulación diurna n. ° 2. | ||
| R4 | Calentador | ||
| R5 | Pasador corto | ||
| R6 | Embrague del compresor del aire acondicionado | ||
| R7 | Inicio | ||
| R8 | ABS del motor | ||
| R9 | ABS solenoide | ||
| R10 | Ventilador del radiador principal | ||
| R11 | Encendido (IG2) | ||
| R12 | Fara | ||
| R13 | El motor de tracción | ||
| R14 | bocina | ||
| R15 | EFI | ||
