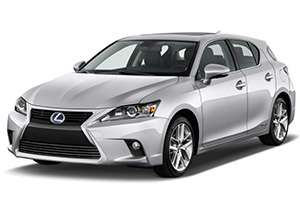

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Lexus CT 200h (2011, 2012, 2013, 2014, 2015, 2016, 2017).
Contents
Comprobación y sustitución de fusibles
Los fusibles están diseñados para quemarse, protegiendo el mazo de cables y los sistemas eléctricos de daños. Si alguno de los componentes eléctricos no funciona, es posible que el fusible se haya fundido. En este caso, revise y reemplace los fusibles si es necesario. Eche un vistazo de cerca al fusible. Si el cable delgado del interior está roto, el fusible está fundido. Si no está seguro o está demasiado oscuro para ver, intente reemplazar el fusible previsto con un fusible del mismo valor que sepa que es bueno.
En caso de que no tenga un fusible de repuesto, en caso de emergencia, puede sacar los fusibles que pueden ser indispensables en la conducción normal (como un sistema de audio, encendedor de cigarrillos, OBD, etc.) y usarlo si su amperaje es es lo mismo. Si no puede usar el mismo amperaje, use uno que sea menor pero lo más cercano posible. Si el amperaje es menor que el especificado, el fusible puede volver a fundirse, pero esto no indica un mal funcionamiento. Asegúrese de comprar el fusible correcto lo antes posible y devuelva el repuesto a su posición original.
Notificación
- Siempre desconecte el sistema de encendido y el circuito eléctrico defectuoso antes de reemplazar el fusible.
- Nunca utilice un fusible con un amperaje superior al especificado, ni utilice ningún otro objeto como sustituto de un fusible, ni siquiera como medida temporal. Esto puede provocar daños graves o incluso un incendio.
- Si el fusible reemplazado se funde nuevamente, haga que un concesionario o taller de reparaciones autorizado de Lexus inspeccione el vehículo u otro técnico calificado y equipado.
Compartimiento de pasajero
Volante a la izquierda
Manejo del lado derecho
- Caja de fusibles No. 2
- Caja de fusibles / ECU del cuerpo principal
- ECU de control de luz de freno
- Caja de relés
- Relé de calefacción del volante (STRG HTR)
- Indicador de giro
- ECU de dirección asistida
- Conector de conexión (CAN No 1)
- Conector (CAN No. 2)
- ECU del cinturón de seguridad
- ECU de apoyo a la conducción
- ECU de advertencia de espacio libre
- ECU de control del alcance de los faros
- ECU de ayuda al aparcamiento
- ECU de control de transmisión
- ECU de control de potencia
- Relé de limpiaparabrisas
- Amplificador de componente estéreo
- ECU de interfaz multimedia
- Módulo de navegación multimedia
- Sensor de airbag
- Amplificador de aire acondicionado
- RHD : relé de control de bloqueo de puerta doble
Caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del lado izquierdo del tablero.
Volante a la izquierda
Manejo del lado derecho
Anuncios
| No. | Fusible | PERO | Esquema |
|---|---|---|---|
| uno | COLA | 10 | Faros (luces altas), luces de freno, luces de estacionamiento, luces de matrícula, luces de estacionamiento |
| 2 | PANEL | 10 | Audio, interruptor de asistencia de estacionamiento intuitivo, interruptor de limpiaparabrisas antihielo, sistema de navegación, apertura de la puerta de combustible, iluminación de la guantera, interruptor del limpiaparabrisas de los faros, interruptor de destello de emergencia, sistema de aire acondicionado, espejos retrovisores exteriores, interruptores de selección de modo de conducción, interruptor de posición P, tablero dial de control de luz, indicadores de posición de cambio, interruptores de calefacción de asientos, interruptor de calefacción del volante, interruptor de freno de emergencia |
| 3 | IGN | 10 | Sistema de frenado electrónico, sistema de acceso inteligente con botón de arranque, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, luces de freno / traseras, airbags SRS |
| cuatro | Reunió | 7.5 | Manómetros y contadores |
| cinco | – | – | – |
| 6 | WIP | treinta | Limpiaparabrisas |
| 7 | RR WIP | veinte | Limpiaparabrisas y lavaparabrisas trasero |
| ocho | LAVADORA | quince | Limpiaparabrisas |
| nueve | Aire acondicionado | 10 | Sistema de aire acondicionado |
| 10 | SENSOR | 10 | Interruptor antihielo del limpiaparabrisas, sistema de nivelación automática de faros |
| once | – | – | – |
| 12 | ECU-IG No. 2 | 10 | Limpiaparabrisas, sensores de estacionamiento intuitivos, sistema de frenado controlado electrónicamente, sistema de navegación, sistema de dirección asistida eléctrica, indicadores de dirección, luces intermitentes de emergencia, sensor de velocidad de guiñada y aceleración, limpiador de faros, espejos exteriores, selectores de modo de manejo, módulo de techo, cinturones de seguridad en un colisión, interruptores de calefacción de asientos, interruptor de calefacción del volante, sistema de advertencia de presión de neumáticos, control de crucero dinámico por radar |
| 13 | ECU-IG1 No. 1 | 10 | ABS, aire acondicionado, control automático de luces, apertura del portón trasero, contador de combinación, control de bloqueo de puertas, doble bloqueo, sistema inmovilizador del motor, sistema inmovilizador del motor, sistema de entrada y arranque, luz antiniebla delantera, faro, control de nivel de faros, limpiador de faros, asistente de arranque , iluminación, iluminación interior, apagado automático, recordatorio de luz, asiento eléctrico, elevalunas eléctrico, luz antiniebla trasera, espejo de control remoto, techo corredizo, luz trasera, dispositivo antirrobo, TRC, VSC, control de bloqueo de puerta inalámbrico |
| catorce | S / TECHO | treinta | Techo corredizo |
| quince | PUERTA RL | 25 | Ventanas eléctricas |
| dieciséis | PUERTA TRASERA | 25 | Ventanas eléctricas |
| 17 | – | – | – |
| Dieciocho | D PUERTA DELANTERA | 25 | Ventanas eléctricas, espejos exteriores |
| diecinueve | P PUERTA DELANTERA | 25 | Ventanas eléctricas, espejos exteriores |
| veinte | – | – | – |
| 21 años | DETENER | 10 | Luces de freno / traseras, frenado controlado electrónicamente, prevención de colisiones |
| 22 | – | – | – |
| 23 | RR NIEBLA | 7.5 | Luz antiniebla trasera, luces de freno / luces traseras |
| 24 | COMBUSTIBLE ABIERTO | 7.5 | Abridor de tapa de llenado de combustible |
| 25 | OBD | 7.5 | Sistema de diagnóstico a bordo |
| 26 | ASIENTO PWR FL | treinta | Asiento eléctrico |
| ASIENTO PWR | treinta | Asientos eléctricos | |
| 27 | FR NIEBLA | quince | Faros antiniebla delanteros |
| 28 | BLOQUEO DBL | 25 | Puertas de doble cerradura |
| 29 | ASIENTO PWR FR | treinta | Asiento eléctrico |
| treinta | PSB | treinta | Cinturones de seguridad antes de la colisión |
| 31 años | STRG HTR | 10 | Volante calefactado |
| 32 | PUERTA # 1 | 25 | Sistema de cerradura de puerta eléctrica |
| 33 | ASIENTO HTR FL | 10 | Calefacción de asiento |
| 34 | – | – | – |
| 35 años | ASIENTO HTR FR | 10 | Calefacción de asiento |
| 36 | AHRF No. 2 | 7.5 | Sistema de audio, sistema de navegación, módulo de techo. |
| 37 | ENCHUFE PWR | quince | Enchufe |
| 38 | ECU-ACC | 10 | Sistema de aire acondicionado, interruptores de los espejos retrovisores exteriores |
| 39 | SALIDA PWR2 | quince | Enchufe |
Caja de fusibles No. 2
| No. | Fusible | PERO | Esquema |
|---|---|---|---|
| uno | – | – | – |
| 2 | WIP # 3 | 10 | Control de crucero, control de crucero dinámico por radar, gestión del motor, sistema híbrido, sistema de cambio de marchas |
Caja de relés
| No. | Relé |
|---|---|
| R1 | Abridor de tapa de llenado de combustible (FUEL OPN) |
| R2 | Luz antiniebla trasera (RR FOG) |
Cuadro de luces o fusibles
- ECU para sistema de techo corredizo
- Conjunto de ECU de control de retrovisor exterior, derecho
- Receptor de control de puerta
- Cuadro de luces o fusibles
- Bloque de conexiones de batería HV
- Sensor de voltaje de la batería
- Conjunto de ECU de control de retrovisor exterior, izquierda
| No. | Fusible | PERO | Esquema |
|---|---|---|---|
| uno | PRINCIPAL | 140 | ABS, control de crucero, control de crucero dinámico por radar, gestión del motor, asistente de arranque, sistema híbrido, sistema de seguridad previo al choque, sistema de cambio de marchas, TRC, VSC |
Anuncios
Caja de fusibles del compartimento del motor
- Caja de fusibles
- Inversor montado con convertidor
- Relé de control de purificador
- RHD: ECU de control de deslizamiento impulsado
- LHD: ECU para nieve impulsada
- Módulo de control del motor
| No. | Fusible | PERO | Esquema |
|---|---|---|---|
| uno | HTR | cincuenta | Sistema de aire acondicionado |
| 2 | I + D + i | treinta | Ventiladores de refrigeración eléctricos |
| 3 | CDS | treinta | Ventiladores de refrigeración eléctricos |
| cuatro | AHRF No. 1 | quince | Sistema de audio, sistema de navegación |
| cinco | S-HORN | 10 | Alarma, sistema de navegación |
| 6 | ING W / P | treinta | Sistema de refrigeración |
| 7 | ABS PRINCIPAL # 2 | 7.5 | Sistema de frenado electronico |
| ocho | – | – | – |
| nueve | H-LP CLN | treinta | Limpiador de faros |
| 10 | P CON MTR | treinta | Sistema de control de posición P |
| once | AMP # 2 | treinta | Sistema de audio |
| 12 | ETCS | 10 | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 13 | IGCT | treinta | Fusible: “CPU”, “IGKT No. 2”, “IGTP No. 3”. |
| catorce | DC / DC-S | cinco | Inversor y convertidor |
| quince | P CON PRINCIPAL | 7.5 | Control de posición P, interruptor de posición P |
| dieciséis | AM2 | 7.5 | Sistema de administración de energía |
| 17 | ECU-B2 | 7.5 | Sistema de acceso inteligente Key Star |
| Dieciocho | AUXILIO | 10 | El primero de mayo |
| diecinueve | ECU-B3 | 10 | Sistema de aire acondicionado |
| veinte | ROTAR Y HAZ | 10 | Indicadores de dirección, luces intermitentes de emergencia |
| 21 años | AMP n. ° 1 | treinta | Sistema de audio |
| 22 | ABS CASA # 1 | veinte | Sistema de frenado electronico |
| 23 | P / I 2 | 40 | Control de posición P, bocina, faros (luz de cruce), luces de marcha atrás |
| 24 | ABS MTR 1 | treinta | Sistema de frenado electronico |
| 25 | ABS MTR 2 | treinta | Sistema de frenado electronico |
| 26 | H-LP ALTA PRINCIPAL | veinte | Fusible: “H-LP RH HI”, “H-LP LH HI” |
| 27 | DRL | 7.5 | Sistema de luces de circulación diurna |
| 28 | PUERTA # 2 | 25 | Sistema de cerradura de puerta eléctrica |
| 29 | PIN CORTO | – | |
| treinta | P / I 1 | 60 | Fusible: “IG2”, “EFI MAIN”, “BATT FAN” |
| 31 años | EPS | 60 | Dirección asistida eléctrica |
| 32 | PCU | 10 | Sistema híbrido |
| 33 | IGCT # 2 | 10 | Sistema híbrido, sistema de control de posición P, sistema de control de potencia |
| 34 | IGCT # 3 | 10 | Sistema de refrigeración |
| 35 años | – | – | – |
| 36 | HAZME | 10 | Iluminación del maletero, módulo de techo, iluminación interior, iluminación personal, iluminación del lavabo, iluminación del espacio para los pies |
| 37 | ECU-B | 7.5 | Sistema de acceso inteligente con botón de arranque, sistema de clasificación de pasajeros en el asiento delantero, medidores e instrumentos, espejos exteriores, sistema de aire acondicionado, sistema de memoria de posición del conductor, sistema de dirección asistida eléctrica, reloj |
| 38 | H-LP LH HI | 10 | Faro izquierdo (luz de carretera) |
| 39 | H-LP RH HI | 10 | Faro derecho (luz de carretera) |
| 40 | EFI # 2 | 10 | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de escape, módulo de bomba de llave desactivado, ventiladores de refrigeración eléctricos |
| 41 años | M-HTR | 10 | Espejos retrovisores exteriores con calefacción |
| 42 | – | – | – |
| 43 | EFI PRINCIPAL | veinte | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de refrigeración, fusible: “EFI # 2” |
| 44 | VENTILADOR DE BAT | 10 | Ventilador de enfriamiento de la batería |
| 45 | IG2 | veinte | Sistema de inyección de combustible híbrido multipuerto / sistema de inyección de combustible multipuerto secuencial, fusible: “MET”, “IGN”, sistema de gestión de energía |
| R1 | Ventiladores eléctricos de enfriamiento (FAN # 2) | ||
| R2 | Relé de integración | ||
| R3 | Ventiladores eléctricos de refrigeración (FAN No. 3) | ||
| R4 | Ventiladores eléctricos de enfriamiento (FAN # 1) | ||
| R5 | Sistema de luces de circulación diurna (DRL) | ||
| R6 | – | ||
| R7 | (IGCT) | ||
| R8 | Atenuador (DIM) | ||
| R9 | (P CON MTR) | ||
| R10 | (ING W / P) | ||
| No. | Fusible | PERO | Esquema |
|---|---|---|---|
| uno | DC / DC | 125 | Inversor y convertidor |
