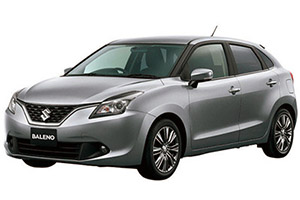

Diagrama de la caja de fusibles Suzuki / Maruti Baleno (2015-2018)

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles Suzuki / Maruti Baleno (2015, 2016, 2017, 2018).

Suzuki / Maruti Baleno (2015-2018)

Contents

Comprobación y sustitución de fusibles
Caja de fusibles del habitáculo
Diagrama de la caja de fusibles del compartimento del motor

Comprobación y sustitución de fusibles

Los fusibles se derriten cuando se sobrecargan para evitar daños al mazo de cables y al equipo eléctrico. Si las luces, los accesorios u otros controles eléctricos no funcionan, verifique el fusible apropiado. Mire a través del lado limpio del fusible para ver si el alambre de metal se ha desprendido por dentro. Si es así, el fusible está quemado y debe reemplazarse.

Notificacion

Antes de reemplazar los fusibles, gire la llave de encendido a la posición “LOCK” y apague todos los accesorios eléctricos.
Asegúrese de reemplazar un fusible fundido con un fusible del amperaje correcto. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
Nunca use un reemplazo, como un cable, ni siquiera para reparaciones temporales, de lo contrario, podría provocar daños eléctricos importantes e incendios.
Le recomendamos que siempre lleve consigo fusibles de repuesto.
Si el fusible principal o el fusible primario están fundidos, asegúrese de que su vehículo sea inspeccionado por un taller autorizado Suzuki.
Si reemplaza el fusible y el nuevo se funde en poco tiempo, es posible que tenga un problema eléctrico grave. Haga que su vehículo sea revisado inmediatamente por un taller autorizado Suzuki.

Hay tres tipos de fusibles en su automóvil, como se describe a continuación:

Fusible principal: el fusible principal consume corriente directamente de la batería.
Fusibles primarios: estos fusibles están ubicados entre el fusible principal y los fusibles individuales y están destinados a grupos de carga eléctrica.
Fusibles individuales: estos fusibles son para circuitos eléctricos individuales. Para quitar el fusible, use el extractor de fusibles ubicado en la caja de fusibles.

Caja de fusibles del habitáculo

La caja de fusibles está ubicada debajo del lado del pasajero del tablero.

Para vehículos sin sistema de arranque sin llave o sin llave

No.	PERO	Función / componente
uno	10	Luz de espera
2	quince	Bobina de encendido
3	10	Metro
cuatro	10	Limpiaparabrisas
cinco	cinco	Señal de encendido-2
6	quince	Lavadora
7	25	Limpiaparabrisas delantero
ocho	10	Luz de fondo
nueve	10	El peligro
10	10	Señal de parada
once	treinta	Elevador de ventana
12	quince	AKK-2
13	cinco	ACC
catorce	cinco	Señal de inicio
quince	10	Señal de encendido-1
dieciséis	10	Bolsa de aire
17	cinco	Módulo de control ABS (si está equipado)
Dieciocho	quince	bocina
diecinueve	veinte	Cerrar con llave
veinte	25	Ventana trasera con calefacción
21 años	quince	Radio
22	cinco	luz de techo
23	10	Luz de cúpula-2

Anuncios

Para vehículos con sistema de entrada sin llave o sistema de entrada sin llave

No.	PERO	Función / componente
uno	treinta	Elevador de ventana
2	10	Metro
3	quince	Bobina de encendido
cuatro	cinco	Señal de encendido-1 2
cinco	–	No utilizado
6	–	No utilizado
7	–	No utilizado
ocho	veinte	Cerrar con llave
nueve	quince	Dispositivo antirrobo
10	10	El peligro
once	cinco	Controlador A-STOP
12	10	Luz antiniebla trasera
13	cinco	Módulo de control ABS
catorce	quince	Asiento con calefacción
quince	cinco	Señal de encendido-1 3
dieciséis	10	Luz de cúpula-2
17	cinco	luz de techo
Dieciocho	quince	Radio
diecinueve	cinco	CONTINUADO
veinte	cinco	Clave 2
21 años	veinte	Temporizador regulador de ventana
22	cinco	Clave
23	quince	bocina
24	cinco	Luz trasera (izquierda)
25	10	Luz de fondo
26	10	Bolsa de aire
27	10	Señal de encendido-1
28	10	Luz de espera
29	cinco	AKK-3
treinta	veinte	Ventana trasera con calefacción
31 años	10	Espejo calefactado
32	quince	AKK-2
33	cinco	ACC
34	10	Limpiaparabrisas
35 años	cinco	Señal de encendido-2
36	quince	Lavadora
37	25	Limpiaparabrisas delantero
38	10	Señal de parada
39	–	No utilizado
40	25	Luneta trasera calefactada 2

Diagrama de la caja de fusibles del compartimento del motor

El fusible principal, los fusibles primarios y algunos fusibles individuales se encuentran en el compartimiento del motor. Si el fusible principal se funde, ningún componente eléctrico funcionará. Si se funde el fusible principal, no funcionará ningún componente eléctrico del grupo de carga correspondiente.

Para quitar el fusible, use el extractor de fusibles ubicado en la parte posterior de la tapa de la caja de fusibles. El amperaje de cada fusible se indica en la parte posterior de la tapa de la caja de fusibles.

Anuncios

No.	PERO	Función / componente
uno	120	FL1
2	100	FL2
3	80	FL3
cuatro	100	FL4
cinco	cincuenta	FL5
6	150	FL6
7	treinta	Motor de arranque
ocho	treinta	Ventilador
nueve	40	Batería
10	40	Motor ABS
once	40	Switch de ignición
12	treinta	ABUCHEO
13	treinta	batería adicional
catorce	–	No utilizado
quince	–	No utilizado
dieciséis	25	Módulo de control ABS
17	quince	Faro (izquierda)
Dieciocho	quince	Faro (derecha)
diecinueve	–	No utilizado
veinte	–	No utilizado
21 años	treinta	Ventilador del radiador
22	60	Dirección asistida
23	cinco	ECM
24	veinte	Bomba de combustible
25	veinte	Lámpara de niebla frontal
26	10	Compresor de aire
27	cincuenta	Interruptor de encendido 2
28	quince	Transmisión
29	quince	FI (GAS)
29	treinta	FI principal (DIESEL)
treinta	quince	Bomba CVT
31 años	–	No utilizado
32	–	No utilizado
33	cinco	Señal de inicio
34	–	No utilizado
35 años	veinte	INJ DRV (DIESEL)
36	–	No utilizado
37	10	FI (DIESEL)
38	–	No utilizado
39	25	Faro alto
40	quince	Faro alto (derecha)
41 años	quince	Faro alto (izquierda)
