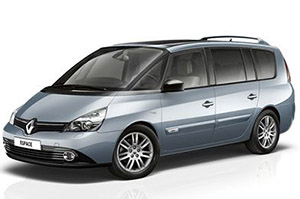

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y finalidad de los fusibles y relés del Renault Espace IV (2002, 2003, 2004, 2005, 2006).
Contents
Comprobación y sustitución de fusibles
El sistema eléctrico de su vehículo está protegido contra sobrecargas mediante fusibles. Si algún componente eléctrico no funciona, verifique el estado de los fusibles. Si se quema el fusible, el elemento interno se derretirá.
Antes de reemplazar un fusible, debe:
- Apague el encendido y todos los consumidores eléctricos,
- Identifique el fusible defectuoso utilizando las tablas y los diagramas de asignación de fusibles a continuación.
- Determine y corrija la causa del problema.
Al reemplazar un fusible, siempre:
- Con unas pinzas especiales, retire el fusible del soporte y verifique el estado de su elemento.
- Reemplace el fusible defectuoso con un fusible del mismo valor (mismo color); el uso de un fusible de diferente clasificación puede provocar un mal funcionamiento (peligro de incendio).
Si se vuelve a fundir el mismo fusible, no utilice este sistema y póngase en contacto con su concesionario Renault o un taller autorizado lo antes posible para comprobar el sistema eléctrico del vehículo.
Notificación
- Nunca use fusibles con un amperaje mayor o menor que el especificado. Nunca reemplace un fusible roto con nada que no sea un fusible nuevo (como alambre, papel de aluminio, etc.). Esto podría dañar el sistema eléctrico o provocar un incendio.
Caja de fusibles del habitáculo
La caja de fusibles se encuentra en el panel de instrumentos. Abra la tapa y luego levante la tapa (A). Para la identificación del fusible, consulte la etiqueta de designación del fusible debajo de la cubierta.
| No. | PERO | Función de fusible |
|---|---|---|
| F1 | – | No utilizado |
| F2 | 10 | Fuente de alimentación UCH – Lector de tarjetas – Botón de arranque – Freno de estacionamiento automático |
| F3 | 10 | Sintetizador de voz – Ajuste del haz de luz de xenón – Paneles de instrumentos – Antivaho de los jets – Rueda de ajuste de los faros |
| F4 | veinte | Luces de marcha atrás – Calefacción y aire acondicionado – Ayuda de estacionamiento – + Alarma de post-encendido – Interruptor de control de luces – Sensor de lluvia – Retrovisores exteriores electrocrómicos – Compresor de aire acondicionado – Señal del motor del limpiaparabrisas |
| F5 | quince | Iluminación interior sincronizada con el tiempo |
| F6 | veinte | Luces de freno – Interruptor de limpiaparabrisas – Toma de diagnóstico – Indicador de bloqueo para niños – Indicador de bloqueo eléctrico trasero – Elevalunas eléctricos con iluminación eléctrica – Control de crucero – Conexión del kit manos libres |
| F7 | quince | Faro de luz de cruce izquierdo – ECU de la lámpara de xenón – Motor de atenuación |
| F8 | 7.5 | Luz del lado derecho |
| F9 | quince | Luces e indicadores de advertencia |
| F10 | 10 | Sistema de comunicación – Radio – Memoria de posición del conductor – Relé del asiento – Fuente de alimentación para el relé del elevalunas eléctrico trasero |
| F11 | treinta | Sintetizador de voz – Panel de instrumentos – Faros antiniebla delanteros – Aire acondicionado |
| F12 | cinco | Airbags y pretensores |
| F13 | cinco | Computadora ABS – Programa de estabilización electrónica |
| F14 | quince | Señalización sonora (zumbador) |
| F15 | treinta | Ventanilla eléctrica del lado del conductor: espejos eléctricos |
| F 16 | treinta | Elevalunas eléctrico del pasajero |
| F17 | 10 | Luces antiniebla traseras |
| F18 | 10 | Espejos retrovisores calefactados |
| F19 | quince | Faro de luz de cruce derecho |
| F20 | 7.5 | Luz del lado izquierdo – Atenuador y guantera – Luz de matrícula – Luz de encendedor de cigarros – Interruptor de luz, excepto para puertas y luces de advertencia de peligro – Luz de control del freno de estacionamiento |
| F21 | treinta | Faros de luz alta y limpiaparabrisas trasero |
| F22 | treinta | Cierre centralizado de puertas |
| F23 | quince | Enchufes para accesorios de consola |
| F24 | quince | Encendedor |
| F25 | 10 | Bloqueo de la columna de dirección: suministro de energía al relé de la ventana trasera con calefacción |
Anuncios
| No. | Relé |
|---|---|
| R2 | Ventana trasera con calefacción |
| R7 | Faros antiniebla delanteros |
| R9 | Limpiaparabrisas |
| R10 | Limpiaparabrisas |
| R11 | Luneta trasera – luces de marcha atrás |
| R12 | Cerrar con llave |
| R13 | Cerrar con llave |
| R18 | Iluminación interior sincronizada con el tiempo |
| R19 | Placa de relé |
| R21 | Empieza a frenar |
| R22 | Unidad Central del Habitáculo – + tras alimentación de encendido |
| R23 | Accesorios, radio retro – Elevalunas de la puerta trasera |
| SH1 | Elevalunas eléctrico trasero |
| SH2 | Vidrio frontal eléctrico |
| SH3 | Luces de circulación diurna |
| SH4 | Luces de circulación diurna |
El fusible de desconexión del consumidor (A) está ubicado debajo de la cubierta con bisagras entre los asientos delanteros.
| No. | PERO | Función de fusible |
|---|---|---|
| F50 | veinte | Fusible de alimentación del consumidor: toma de diagnóstico – radio – computadora auxiliar con memoria de asiento – reloj – conjunto de sensor de temperatura exterior – computadora de navegación auxiliar – unidad central de comunicación – toma de alarma – receptor de presión de neumáticos |
Anuncios
Caja de fusibles del compartimento del motor
| No. | PERO | Función de fusible |
|---|---|---|
| F32 | – | No utilizado |
| F33 | – | No utilizado |
| F34 | quince | Fuente de alimentación del asiento del conductor |
| F35 | veinte | Asientos calefactados para el conductor y el pasajero |
| F36 | veinte | Asiento del conductor eléctrico |
| F37 | veinte | Asiento de pasajero eléctrico |
| R3 | Suministro de asientos | |
| R4 | Luz lateral para luces de circulación diurna | |
| R5 | Faros de luz de cruce para luces de circulación diurna | |
| R6 | Bomba de lavado de faros | |
| R7 | Desactivación de las luces de freno | |
| No. | PERO | Función de fusible |
|---|---|---|
| F26 | treinta | Toma de caravana |
| F27 | treinta | Lucas |
| F28 | treinta | Elevalunas eléctrico trasero izquierdo |
| F29 | treinta | Elevalunas eléctrico trasero derecho |
| F30 | cinco | Sensor de ángulo de dirección |
| F31 | treinta | Techo corredizo |
| R17 | Aire Acondicionado | |
| No. | Relé |
|---|---|
| R20 | Ventana electrica |
