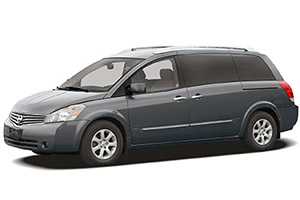

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Nissan Quest (2004, 2005, 2006, 2007, 2008, 2009).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los fusibles protegen el sistema eléctrico de su vehículo de cortocircuitos o sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado, lo que resultó en un fusible quemado. Verifique los fusibles apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
- Asegúrese de que el interruptor de encendido esté en la posición OFF o LOCK y que todos los interruptores estén en la posición OFF.
- Abra la tapa de la caja de fusibles.
- Encuentre el número del fusible que desea verificar en el diagrama de fusibles. El diagrama muestra dónde colocar el fusible en el panel. Sujete el fusible perpendicular al extractor y extráigalo.
- Para verificar el fusible, mire la tira plateada dentro del fusible. Si la correa está rota o derretida, reemplace el fusible por uno nuevo.
- Si el nuevo fusible también se quema, haz que un concesionario Nissan o un taller de reparación de tu elección revise y repare el sistema eléctrico.
Notificación
- Nunca use fusibles con un amperaje mayor o menor que el especificado. Esto podría dañar el sistema eléctrico o provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo (como alambre, papel de aluminio, etc.). Utilice siempre una buena mecha del mismo color.
Caja de fusibles del salpicadero
El panel de fusibles está ubicado detrás de la guantera en el tablero. Tire del soporte de las gafas de sol hacia abajo para abrirlo (1), luego levante el soporte de las gafas de sol (2) y retírelo para revelar el panel de fusibles.
Abajo
| No. | PERO | La cadena esta protegida |
|---|---|---|
| uno | 10 | Unidad de control de ajuste de pedal, interruptor de luz de freno |
| 2 | 10 | Relé del motor del ventilador delantero, control de aire delantero |
| 3 | quince | Módulo de control de la carrocería (BCM), retrovisor interior con sistema automático antideslumbrante |
| cuatro | 10 | Audio, interruptor AV, pantalla, unidad de control de pantalla, unidad de control Navi, reproductor de DVD, radio satelital, módulo de control de la carrocería (BCM) |
| cinco | quince | Toma de corriente delantera 2, toma de corriente trasera (segunda fila) |
| 6 | 10 | Interruptor de control remoto del espejo de la puerta |
| 7 | – | – |
| ocho | 10 | Espejo de puerta |
| nueve | 10 | Unidad de control del asiento del conductor, diodo 1 |
| 10 | quince | Motor ventilador trasero |
| once | quince | Motor ventilador trasero |
| 12 | 10 | Dispositivo de control automático de velocidad (ASCD) Interruptor de freno, Conector de enlace de datos, Contador de combinación, Relé de asiento con calefacción, Interruptor de punto muerto de estacionamiento, Unidad de visualización, Sensor de ángulo del volante, Unidad de control de pantalla, Unidad de control Navi, Unidad de control del portón trasero, Unidad de puerta corredera Control derecho / izquierdo, unidad de control de sonda, luces de circulación diurna, teléfono manos libres |
| 13 | 10 | Unidad de sensor de diagnóstico de airbag, unidad de control de clasificación de pasajeros |
| catorce | 10 | Contador combinado, interruptor neutral de estacionamiento, atenuación automática de los retrovisores interiores |
| quince | – | – |
| dieciséis | 10 | Inyectores, módulo de control de la carrocería (BCM), módulo de control del motor (ECM) |
| 17 | 10 | Unidad de control Navi, unidad de control de la puerta trasera, unidad de control de la puerta corredera derecha / izquierda, unidad de control del asiento del conductor, interruptor de memoria del asiento, unidad de control del posicionador de conducción automático |
| Dieciocho | quince | Altavoz de subgraves |
| diecinueve | quince | Módulo de control de transmisión (TCM), interruptor de audio / video, pantalla, sensor de ángulo de dirección, instrumento de combinación, soporte del motor delantero controlado electrónicamente, unidad de control de pantalla, interruptor de llave, regulador de aire delantero |
| veinte | 10 | Interruptor de la luz de freno |
| 21 años | quince | Toma de corriente delantera 1, toma de corriente trasera (carga) |
| 22 | quince | Relé de tapa de combustible abierta, reproductor de DVD |
| R1 | Soplador | |
| R2 | Accesorio | |
Anuncios
Caja de fusibles n. ° 1 del compartimento del motor
La caja de fusibles se encuentra junto al depósito del lavaparabrisas.
| No. | PERO | La cadena esta protegida |
|---|---|---|
| 32 | veinte | Relé de luneta trasera calentado |
| 33 | 10 | Relé de aire acondicionado |
| 34 | quince | CPU IPDM E / R |
| 35 años | quince | Módulo de control del motor (ECM), relé ECM, amplificador de antena NATS |
| 36 | quince | Faro de luz de cruce, diodo 3 |
| 37 | veinte | Relé de luneta trasera calentado |
| 38 | 10 | Luz de carretera, izquierda, unidad de control de luz de marcha diurna |
| 39 | treinta | Relé de limpiaparabrisas delantero |
| 40 | 10 | Faro de luz de carretera, relé de luz de circulación diurna, diodo 3 |
| 41 años | quince | Relé de luz lateral, relé de luz lateral, CPU IPDM E / R |
| 42 | 10 | Relé de la bomba de calefacción |
| 43 | quince | Relé de luz antiniebla delantera |
| 44 | quince | Relé del motor de control del acelerador |
| 45 | quince | Faro de luz de cruce izquierdo, luces de circulación diurna |
| 46 | quince | Sensor de flujo de aire, sensor de oxígeno del calentador |
| 47 | 10 | Interruptor de combinación (limpiaparabrisas y lavaparabrisas delantero, limpiaparabrisas y lavaparabrisas trasero) |
| 48 | 10 | Módulo de control de la transmisión (TCM), sensor de velocidad, sensor de velocidad de la turbina, relé de encendido de la transmisión automática |
| 49 | 10 | abdominales |
| cincuenta | quince | Relé de la bomba de combustible |
| R1 | Módulo de control del motor | |
| R2 | Faro alto | |
| R3 | Faro bajo | |
| R4 | Inicio | |
| R5 | Encendido | |
| R6 | Ventilador de enfriamiento (no. 1) | |
| R7 | Ventilador de enfriamiento (no. 3) | |
| R8 | Ventilador de enfriamiento (no. 2) | |
| R9 | Motor de control del acelerador | |
| R10 | Bomba de combustible | |
| R11 | Lámpara de niebla frontal | |
Anuncios
Caja de fusibles n. ° 2 del compartimento del motor
Está al lado de la batería. Retire la tapa de la caja de fusibles presionando la pestaña y levantando la tapa.
| No. | PERO | La cadena esta protegida |
|---|---|---|
| 24 | veinte | Fuente de alimentación del remolque |
| 25 | quince | Relevo de bocina |
| 26 | 10 | Generador |
| 27 | quince | Relé de calefacción de asiento |
| 28 | veinte | Relé del motor del ventilador delantero |
| 29 | quince | Luces de circulación diurna |
| treinta | veinte | Relé del motor del ventilador delantero |
| 31 años | veinte | Audio, amplificador BOSE, sintonizador de radio por satélite |
| F | 40 | abdominales |
| gramo | 40 | Relé del ventilador de refrigeración 2 |
| HORA | 40 | Relé del ventilador de refrigeración 1, relé del ventilador de refrigeración 3 |
| I | 40 | Disyuntor 1 (sistema de cierre automático de puerta corredera, asiento eléctrico) |
| J | cincuenta | Módulo de control de la carrocería (BCM) |
| K | 40 | Bloqueo de encendido |
| L | 40 | abdominales |
| METRO | 40 | Disyuntor 2 (sistema de pedal ajustable, posicionador de actuador automático, sistema de cierre automático de puerta corredera, asiento eléctrico) |
| R1 | bocina | |
| R2 | Motor ventilador delantero | |
Cuadro de luces o fusibles
Está ubicado en el terminal + batería.
| No. | PERO | La cadena esta protegida |
|---|---|---|
| PERO | 140 | Alternador, fusible: “D”, “E” |
| B | 80 | Relé auxiliar (fusible: “4”, “5”, “6”), relé del motor del ventilador trasero (fusible: “10”, “11”), fusible: “3”, “17”, “18”, “19”, “20”, “21”, “22” |
| C | 60 | Relé de encendido (fusibles: “42”, “46”, “47”, “48”, “49”, “50”), fusible: “33”, “34”, “35”, “37” |
| D | 80 | Relé de luz de carretera (fusible: “38”, “40”), relé de luz de cruce (fusible: “36”, “45”), fusible: “32”, “39”, “41”, “43 “,” 44 “ |
| mi | 100 | Fusible: “F”, “G”, “H”, “J”, “24”, “25”, “26”, “27” |
