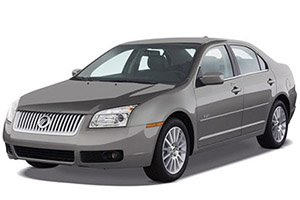

Diagrama de caja de fusibles (ubicación de fusibles), ubicación y funciones de fusibles y relés Mercury Milan (2006, 2007, 2008, 2009).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si los componentes eléctricos del vehículo no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifica los fusibles apropiados antes de reemplazar cualquier componente eléctrico. Un fusible fundido se puede identificar por un cable abierto dentro del fusible.
Notificacion
- Antes de reemplazar el fusible, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- No repare los fusibles y nunca reemplace un fusible fundido con un fusible de mayor potencia. Esto puede dañar seriamente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo.
- Incluso después de reemplazar el fusible, continuará fundiéndose si no se identifica y corrige la causa de la sobrecarga. Si el fusible continúa fundiéndose, haga que su distribuidor o un técnico calificado revise el sistema eléctrico del vehículo.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo y a la izquierda del volante cerca del pedal del freno. Retire la tapa del panel para acceder a los fusibles. Para quitar el fusible, use la herramienta de extracción de fusibles ubicada en la tapa del panel de fusibles.
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | 10 | Lámparas de marcha atrás, Espejo electrocromático |
| 2 | veinte | Cuernos |
| 3 | quince | Ahorro de batería: lámparas interiores, lámparas de charco, lámpara del maletero, elevalunas eléctricos |
| cuatro | quince | Luces de estacionamiento, letreros laterales, luces de matrícula |
| cinco | – | – |
| 6 | – | – |
| 7 | – | – |
| ocho | treinta | Ventana trasera con calefacción |
| nueve | 10 | Espejos térmicos |
| 10 | treinta | Bobina de arranque, PKM |
| once | quince | Luces altas |
| 12 | 7.5 | Accesorios de retardo: unidades principales de radio, techo corredizo, iluminación del interruptor de bloqueo, espejos electrocromáticos, iluminación ambiental (2008-2009) |
| 13 | 7.5 | Bloque, Reloj analógico, Unidades principales de climatización, KAM-PKM (2006-2007), Solenoide de ventilación del adsorbedor (2006-2007) |
| catorce | quince | Bomba de lavado |
| quince | veinte | Encendedor |
| dieciséis | quince | Actuador de bloqueo de puerta, solenoide de bloqueo de la tapa de la cubierta |
| 17 | veinte | Altavoz de subgraves |
| Dieciocho | veinte | Grabador de cinta de radio, conector OBDII |
| diecinueve | 7.5 | – (Repuesto) |
| veinte | 7.5 | Espejos eléctricos, Radio satelital (2008-2009), Tracción total (2008-2009) |
| 21 años | 7.5 | Luces de freno, CHMSL (2008-2009) |
| 22 | 7.5 | Audio |
| 23 | 7.5 | Bobina de relé de limpiaparabrisas, lógica de grupo |
| 24 | 7.5 | OCS (asiento del pasajero), indicador PAD |
| 25 | 7.5 | RCM |
| 26 | 7.5 | Transceptor PATS, solenoide de bloqueo de cambio, interruptor de pedal de freno, bobina de relé de transmisión automática (2008-2009), interruptor de marcha atrás (luces de marcha atrás para transmisión manual) (2008-2009) |
| 27 | 7.5 | Cluster, Unidades principales de control de clima |
| 28 | 10 | ABS / Control de tracción, asientos con calefacción, brújula, sistema de detección de marcha atrás (2008-2009) |
| C / B | treinta | Disyuntor: fuente de alimentación del techo corredizo, accesorio retardado (fusible 12 SJB, ventana eléctrica) |
Anuncios
Caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor. La caja de conexiones contiene fusibles de alta corriente para proteger los principales sistemas eléctricos de su vehículo contra sobrecargas.
Gráfico 2006-2007
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | 60 | Fuente de alimentación SJB (fusibles 12, 13, 14, 15, 16, 17, 18, C / B) |
| 2 | 40 | Poder de transmision |
| 3 | – | – |
| cuatro | 40 | Motor del ventilador |
| cinco | – | – |
| 6 | 40 | Ventana trasera con calefacción, espejos con calefacción |
| 7 | 40 | Bomba PETA (solo motor PZEV) |
| ocho | – | – |
| nueve | veinte | Limpiaparabrisas |
| 10 | veinte | Válvulas ABS |
| once | veinte | Asientos con calefacción |
| 12 | – | – |
| 13 | – | – |
| catorce | quince | Switch de ignición |
| quince | – | – |
| dieciséis | quince | Transmisión de infección |
| 17 | veinte | Toma de consola |
| Dieciocho | 10 | Sensibilidad del generador |
| diecinueve | 40 | Alimentación lógica a SJB (dispositivos de estado sólido) |
| veinte | – | – |
| 21 años | – | – |
| 22 | – | – |
| 23 | 60 | Fuente de alimentación SJB (fusibles 1, 2, 4, 10, 11) |
| 24 | quince | Faros antiniebla |
| 25 | 10 | Embrague del compresor del aire acondicionado |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | cincuenta | Ventilador de enfriamiento del motor |
| treinta | treinta | Suministro de relé de bomba de combustible |
| 31 años | – | – |
| 32 | treinta | Asiento del conductor eléctrico |
| 33 | veinte | Lucas |
| 34 | – | – |
| 35 años | – | – |
| 36 | 40 | Bomba ABS |
| 37 | – | – |
| 38 | – | – |
| 39 | – | – |
| 40 | – | – |
| 41 años | – | – |
| 42 | quince | PCM sin emisiones |
| 43 | quince | Bobina en enchufe |
| 44 | quince | PCM relacionado con las emisiones |
| 45 | cinco | Retroalimentación de la bomba PETA (solo motor PZEV) |
| 46 | quince | Inyectores |
| 62 | – | Disyuntor: repuesto |
| 60 | Bomba de combustible | |
| 61 | – | |
| 47 | Faros antiniebla | |
| 48 | – | |
| 49 | – | |
| cincuenta | Parque de limpiaparabrisas | |
| 51 | Embrague A / C | |
| 52 | – | |
| 53 | Limpiaparabrisas RUN | |
| 54 | Transmisión (solo motor I4) | |
| 55 | Bomba de combustible | |
| 56 | Motor del ventilador | |
| 57 | PCM | |
| 58 | Bomba PETA (solo motor PZEV) | |
| 59 | – | |
Anuncios
Diagrama 2008-2009
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | 60 | Fuente de alimentación SJB (fusibles 12, 13, 14, 15, 16, 17, 18, C / B) |
| 2 | 60 | Fuente de alimentación SJB (fusibles 1, 2, 4, 10, 11) |
| 3 | 40 | Potencia de transmisión, bobina de relé PCM |
| cuatro | 40 | Motor del ventilador |
| cinco | – | – |
| 6 | 40 | Ventana trasera con calefacción, espejos con calefacción |
| 7 | 40 | Fuente de alimentación de la bomba PETA (PZEV) |
| ocho | 40 | Bomba ABS |
| nueve | veinte | Limpiaparabrisas |
| 10 | treinta | Válvulas ABS |
| once | veinte | Asientos con calefacción |
| 12 | – | – |
| 13 | 10 | SINCRONIZACIÓN |
| catorce | quince | Switch de ignición |
| quince | – | – |
| dieciséis | quince | Transmisión de infección |
| 17 | 10 | Sensibilidad del generador |
| Dieciocho | – | – |
| diecinueve | 40 | Alimentación lógica a SJB (dispositivos de estado sólido) |
| veinte | – | – |
| 21 años | – | – |
| 22 | veinte | Toma de consola |
| 23 | 10 | PCM KAM, FNR5 y solenoide de ventilación del recipiente |
| 24 | quince | Faros antiniebla |
| 25 | 10 | Embrague del compresor del aire acondicionado |
| 26 | – | – |
| 27 | – | – |
| 28 | 60 | Ventilador de enfriamiento del motor |
| 29 | – | – |
| treinta | treinta | Relé de bomba de combustible / inyector |
| 31 años | – | – |
| 32 | treinta | Asiento del conductor eléctrico |
| 33 | veinte | Techo corredizo |
| 34 | – | – |
| 35 años | – | – |
| 36 | uno | Diodo PCM |
| 37 | uno | Diodo de arranque integrado de un toque (OTIS) |
| 38 | – | – |
| 39 | – | – |
| 40 | – | – |
| 45 | cinco | Retroalimentación de la bomba de PETA (PZEV) |
| 46 | quince | Inyectores |
| 47 | quince | PCM de clase B |
| 48 | quince | Bobina en enchufe |
| 49 | quince | PKM clase C |
| 41 años | Relé de faros antiniebla | |
| 42 | Relé de estacionamiento de limpiaparabrisas | |
| 43 | Relé de embrague de A / C | |
| 44 | Relé de transmisión FNR5 | |
| cincuenta | – | |
| 51 | – | |
| 52 | Relé del ventilador | |
| 53 | – | |
| 54 | Relé de bomba de combustible / inyector | |
| 55 | Relé para funcionamiento de limpiaparabrisas | |
| 56 | – | |
| 57 | Relé PCM | |
| 58 | Bomba PETA (PZEV) | |
