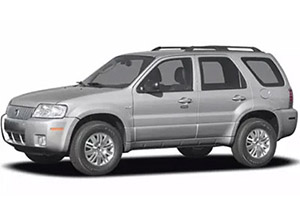

Diagrama de caja de fusibles (ubicación de fusibles), ubicación y funciones de fusibles y relés Mercury Mariner (2005, 2006, 2007).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si los componentes eléctricos del vehículo no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifica los fusibles apropiados antes de reemplazar cualquier componente eléctrico. Un fusible fundido se puede identificar por un cable abierto dentro del fusible.
Notificacion
- Antes de reemplazar el fusible, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- No repare los fusibles y nunca reemplace un fusible fundido con un fusible de mayor potencia. Esto puede dañar seriamente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo.
- Incluso después de reemplazar el fusible, continuará fundiéndose si no se identifica y corrige la causa de la sobrecarga. Si el fusible continúa fundiéndose, haga que su distribuidor o un técnico calificado revise el sistema eléctrico del vehículo.
Caja de fusibles del habitáculo
El panel de fusibles está ubicado en el lado derecho de la consola central, al lado del tablero. Retire la tapa del panel para acceder a los fusibles.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | quince | Luces de estacionamiento para remolque |
| 2 | – | – |
| 3 | quince | Luces de posición delanteras y traseras |
| cuatro | 10 | Switch de ignición |
| cinco | 2 | Módulo de control del tren motriz (relé PCM), relé de la bomba de combustible, relé del ventilador principal, relé 2 de velocidad alta / baja del ventilador, módulo PATS |
| 6 | quince | Luz de freno central alta (CHMSL), luces de freno, PCM, sistema de frenos antibloqueo (ABS), control de velocidad, interruptor de freno |
| 7 | 10 | Grupo de instrumentos, conector de diagnóstico, interruptor de espejo eléctrico, radio |
| ocho | cinco | Canister ventilación (2007) |
| nueve | treinta | Cerraduras de puertas eléctricas, Asientos eléctricos |
| 10 | quince | Espejos térmicos |
| once | quince | Luke, espejo electrocromático, brújula |
| 12 | cinco | Radio |
| 13 | – | – |
| catorce | – | – |
| quince | treinta | Ventanas eléctricas |
| dieciséis | quince | Altavoz de subgraves |
| 17 | quince | Luces bajas |
| Dieciocho | 10 | 4WD |
| diecinueve | – | – |
| veinte | quince | bocina |
| 21 años | 10 | 2005-2006: Motor de limpiaparabrisas trasero, Limpiaparabrisas trasero. |
| quince | 2007: Motor de limpiaparabrisas trasero, Limpiaparabrisas trasero. | |
| 22 | 10 | Combinación de instrumentos |
| 23 | – | – |
| 24 | veinte | Encendedor |
| 25 | veinte | Motor del limpiaparabrisas delantero, Limpiaparabrisas delantero |
| 26 | cinco | Interruptor de modo de control de clima |
| 27 | cinco | Canister Vent (2005-2006), interruptor de anulación de control de velocidad |
| 28 | 10 | Combinación de instrumentos |
| 29 | 10 | Ayuda de estacionamiento en reversa |
| treinta | – | – |
| 31 años | – | – |
| 32 | 10 | Bloqueo de cambio de freno |
| 33 | quince | Módulo de airbag, luz indicadora de airbag del pasajero desactivado (PAD), sensor de clasificación de ocupantes (OCS) |
| 34 | cinco | Módulo ABS, Vaciado y llenado, Control de velocidad |
| 35 años | cinco | Módulo de calefacción de asiento, 4WD |
Anuncios
Caja de fusibles del compartimento del motor
La unidad de distribución de energía está ubicada en el lado del conductor en el compartimiento del motor. La caja de conexiones contiene fusibles de alta corriente para proteger los principales sistemas eléctricos de su vehículo contra sobrecargas.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | – | – |
| 2 | 25 | Potencia de los faros |
| 3 | 25 | Luz de carretera, indicadores de dirección, luces interiores, potencia de los faros |
| cuatro | cinco | Keep Alive Power (KA PWR) |
| cinco | quince | Sensores de oxígeno de escape (HEGO) |
| 6 | veinte | Bomba de combustible |
| 7 | 40 | Relé RUN / ACC – Espejo electrocromático, encendedor de cigarrillos, limpiaparabrisas delantero y trasero, brújula |
| ocho | treinta | Inyectores y bobina del módulo de control del tren motriz (PCM) |
| nueve | quince | Generador |
| 10 | treinta | Asientos con calefacción |
| once | 10 | PCM |
| 12 | veinte | PowerPoint |
| 13 | veinte | Faros antiniebla |
| catorce | quince | Embrague de A / C, relé de A / C |
| quince | treinta | Solenoide del sistema de frenos antibloqueo (ABS) |
| dieciséis | 25 | Panel de fusibles del tablero (INICIO / INICIO) |
| 17 | cincuenta | Encendido (principal) |
| Dieciocho | 40 | Motor del ventilador |
| diecinueve | 40 | Relé de retardo adicional: subwoofer y 4WD, luz de cruce |
| veinte | 60 | abdominales |
| 21 años | 40 | Bocina, CHMSL, Cluster, Cerraduras eléctricas y asientos eléctricos |
| 22 | 40 | 2,3 l: ventilador de refrigeración |
| cincuenta | 3.0L: ventilador de enfriamiento | |
| 23 | 40 | Calefactor trasero, relé de luz de estacionamiento |
| 24 | 40 | 2.3L: ventilador de alta / baja velocidad |
| cincuenta | 3.0L: ventilador de alta / baja velocidad | |
| 25 | – | Derivación |
| R2 | PCM | |
| R3 | Bomba de combustible | |
| R4 | Ventilador | |
| R5 | Velocidad alta / baja del ventilador 1 | |
| R6 | Motor del ventilador | |
| R7 | Inicio | |
| R8 | Velocidad alta / baja del ventilador 2 | |
| R9 | Faros antiniebla | |
| R10 | Aire Acondicionado | |
| D1 | – | |
| D2 | Diodo A / C | |
