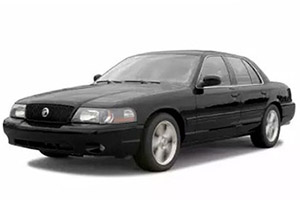

Diagrama de bloques de fusibles (ubicaciones de los fusibles), ubicaciones y funciones de los fusibles y relés Mercury Marauder (2003, 2004).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si los componentes eléctricos del vehículo no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifica los fusibles apropiados antes de reemplazar cualquier componente eléctrico. Un fusible fundido se puede identificar por un cable abierto dentro del fusible.
Notificacion
- Antes de reemplazar el fusible, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- No repare los fusibles y nunca reemplace un fusible fundido con un fusible de mayor potencia. Esto puede dañar seriamente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo.
- Incluso después de reemplazar el fusible, continuará fundiéndose si no se identifica y corrige la causa de la sobrecarga. Si el fusible continúa fundiéndose, haga que su distribuidor o un técnico calificado revise el sistema eléctrico del vehículo.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles está ubicado en el lado del conductor debajo del tablero (debajo y a la izquierda del volante cerca del pedal del freno). Retire la tapa del panel para acceder a los fusibles. Para quitar el fusible, use la herramienta de extracción de fusibles ubicada en la tapa del panel de fusibles.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | quince | Audio, cambiador de CD |
| 2 | cinco | Audio |
| 3 | 7.5 | Espejos |
| cuatro | 10 | Bolsas de aire |
| cinco | – | – |
| 6 | quince | Módulo de luz de advertencia del grupo de instrumentos, interruptor de control de marcha alta, módulo de control de iluminación (LCM), grupo de instrumentos, grupo analógico |
| 7 | 10 | Módulo de puerta del conductor (DDM), sistema de audio (inicio) |
| ocho | 25 | Módulo de control del tren motriz (PCM) Relé de potencia, bobinas, condensador RFI, sistema antirrobo pasivo (PATS) |
| nueve | cinco | Sensor de rango de transmisión |
| 10 | 10 | Descongelación de la luneta trasera, Espejos térmicos |
| once | cinco | Relé indicador de control de tracción (solo ABS con control de tracción) |
| 12 | quince | Interruptor de luz intermitente / de emergencia multifunción |
| 13 | cinco | Audio (Ejecutar / Accy) |
| catorce | 10 | Sistema de frenos antibloqueo (ABS), grupo de instrumentos |
| quince | quince | Control de velocidad, LCM, reloj, relé del motor del ventilador EATC, iluminación del interruptor de bloqueo de la puerta, techo corredizo, interruptor del asiento con calefacción |
| dieciséis | quince | Luces de marcha atrás, Bloqueo de cambios, Módulo DRL, Dirección VAP, Espejo electrónico día / noche, Consola en el techo, Suspensión neumática, Control de clima, Módulo de bocina, Módulo de asiento con calefacción, DDM, Luces traseras |
| 17 | 7.5 | Motor del limpiaparabrisas |
| Dieciocho | quince | Faros antiniebla |
| diecinueve | quince | Luces de freno, luz de freno para PCM, ABS y módulo de control de velocidad, DDM |
| veinte | – | – |
| 21 años | quince | LCM para estacionamiento e iluminación interior, sensor automático / luz solar |
| 22 | veinte | Servo de control de velocidad, interruptor de alarma multifunción, interruptor de freno, potencia de fusible IP 19 |
| 23 | quince | Módulo EATC, grupo de instrumentos, reloj, LCM, luces interiores, interruptores de bloqueo de puertas |
| 24 | 10 | Luz de cruce izquierda |
| 25 | quince | Encendedor |
| 26 | 10 | Luz de cruce derecha |
| 27 | 25 | LCM para luces de carretera y curvas, opción para coche de policía |
| 28 | veinte | Ventanas eléctricas, DDM |
| 29 | – | – |
| treinta | – | – |
| 31 años | – | – |
| 32 | – | – |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
El cuadro de distribución se encuentra en el lado del pasajero en el compartimento del motor. La caja de conexiones contiene fusibles de alta corriente para proteger los principales sistemas eléctricos de su vehículo contra sobrecargas.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | 25 | Audio |
| 2 | veinte | PowerPoint |
| 3 | 25 | Asientos con calefacción |
| cuatro | quince | Cuernos |
| cinco | veinte | Bomba de combustible |
| 6 | quince | 2004: Generador |
| 7 | 25 | Lucas |
| ocho | veinte | Módulo de puerta del conductor (DDM) |
| nueve | – | – |
| 10 | – | – |
| once | veinte | Luces de circulación diurna |
| 12 | – | – |
| 13 | – | – |
| catorce | – | – |
| quince | – | |
| dieciséis | – | |
| 17 | – | – |
| Dieciocho | – | – |
| diecinueve | quince | Inyectores de combustible del módulo de control del tren motriz (PCM) |
| veinte | quince | PCM, HEGO |
| 21 años | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 101 | treinta | Interruptor de encendido, solenoide de arranque mediante relé de arranque, fusibles IP 7, 9, 12 y 14 |
| 102 | cincuenta | Ventilador de enfriamiento (motor) |
| 103 | 40 | Motor del ventilador |
| 104 | 40 | Relé de luz de fondo calefactado |
| 105 | treinta | Relé de potencia del ECM, conector de diagnóstico, fusibles PDB 19 y 20, relé de embrague del A / C, relé del módulo de la bomba de combustible |
| 106 | 40 | Sistema de frenos antibloqueo (ABS) |
| 107 | – | – |
| 108 | – | – |
| 109 | – | – |
| 110 | – | – |
| 111 | – | – |
| 112 | cincuenta | Interruptor de encendido Alimentación del interruptor de encendido para fusibles IP 4, 6, 8, 11, 13, 15, 17, 20, 22 y 28 |
| 113 | cincuenta | Potencia fusibles IP 3, 5, 21, 23, 25, 27 |
| 114 | treinta | Dirección VAP, compresor de suspensión neumática, grupo de instrumentos |
| 115 | cincuenta | Switch de ignición |
| 116 | treinta | Limpiaparabrisas |
| 117 | – | – |
| 118 | veinte | abdominales |
| 401 | – | – |
| 601 | – | – |
| 602 | veinte | Pedales ajustables, asiento eléctrico, cerraduras, tapa de la cubierta, soporte lumbar |
| 201 | bocina | |
| 202 | PCM | |
| 203 | Bomba de combustible | |
| 204 | Acoplamiento de aire acondicionado | |
| 205 | Interruptor de control de tracción | |
| 206 | – | |
| 207 | Faro antiniebla | |
| 208 | Lucas | |
| 209 | 2004: desactivación de la luz de carretera con faros antiniebla | |
| 301 | Motor del ventilador | |
| 302 | Solenoide de arranque | |
| 303 | Suspensión de aire | |
| 304 | Luz de fondo calefactada | |
| 501 | Diodo PCM | |
| 502 | 2004: embrague de aire acondicionado | |
| 503 | – | |
