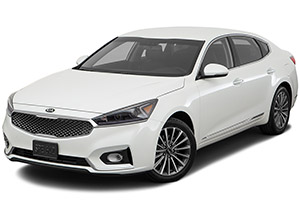

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Kia Cadenza (IG) (2017, 2018, 2019).
Contents
Comprobación y sustitución de fusibles
El equipo eléctrico del vehículo está protegido por fusibles contra daños causados por sobrecarga eléctrica. Si alguna de las luces, accesorios o controles de su vehículo no funciona, verifique el fusible del circuito apropiado. Si se quema el fusible, el elemento dentro del fusible se romperá o derretirá. Primero verifique los fusibles que protegen el componente averiado, pero verifique todos los fusibles antes de decidir que la causa no es un fusible quemado. Reemplace los fusibles quemados por otro del mismo amperaje (mismo color) y verifique el funcionamiento del componentente.
Notificacion
- Antes de reemplazar el fusible, asegúrese de quitar la llave de encendido y de que todos los demás dispositivos estén eléctricos apagados / apagados.
- No utilice un destornillador u otros objetos metálicos para quitar los fusibles, ya que esto puede causar un cortocircuito y dañar el sistema.
- Nunca reemplace un fusible con otro fusible que no sea del mismo valor nominal. Un fusible más grande puede causar daños y posiblemente un incendio. Nunca instale alambre o papel de aluminio en lugar de un fusible, ni siquiera como reparación temporal. Esto podría causar serios daños al cableado y un posible incendio.
- Si se quema un fusible nuevo, indica un problema eléctrico. Evite usar el sistema afectado y comuníquese con un centro de servicio calificado de inmediato.
- Cuando reemplace un fusible o relé fundido, asegúrese de que el fusible o relé nuevo esté asentado firmemente en los clips. La instalación incorrecta de un fusible o relé puede dañar el cableado y los sistemas eléctricos.
- No retire fusibles, relés y terminales que estén atornillados o con tuercas. Es posible que los fusibles, relés y terminales no estén debidamente asegurados, lo que podría dañar el vehículo.
- Si no tiene uno de repuesto, use un fusible del mismo valor de un circuito que quizás no necesite para operar el vehículo, como un fusible de toma de corriente.
Caja de fusibles del salpicadero
El panel de fusibles está ubicado detrás de una cubierta en el panel del tablero del lado del conductor.
Para revisar y reemplazar el fusible:
- Apague el encendido y todos los demás interruptores.
- Abra la tapa del panel de fusibles. Si el interruptor está en la posición de APAGADO, se mostrará un indicador de advertencia en el grupo.
- Extraiga el fusible sospechoso. Use una herramienta para quitar la cubierta del panel de fusibles debajo del capó.
- Verifique el fusible retirado; reemplácelo si explotó. Los fusibles de repuesto se encuentran en el panel de fusibles del compartimiento del motor.
- Inserte un fusible nuevo del mismo valor nominal y asegúrese de que encaje perfectamente en los clips.
| No. | PERO | La cadena esta protegida |
|---|---|---|
| F1 | 10 | Módulo de puerta del conductor, módulo de puerta del pasajero |
| F2 | 10 | Módulo de llamada electrónica MTS |
| F3 | 10 | Interruptor de luz de freno, BCM, interruptor de modo deportivo |
| F4 | 10 | Interruptor de consola, radar de detección de punto ciego izquierdo / derecho, BCM, unidad de control de crucero inteligente, interruptor de airbag de emergencia, interruptor de liberación del depósito y del maletero, unidad de advertencia de cambio de carril |
| F5 | 25 | Bloque de conexión E / R (fusibles F36, F41, F42) |
| F6 | 7.5 | Bloque MDPS |
| F7 | 10 | Interruptor de A / C, Módulo de control de A / C, Espejo electrocrómico, Faro L / R, Módulo de dispositivo de nivelación automática de faros, Módulo de control del calentador del asiento delantero, Módulo de control del asiento con ventilación delantera, Módulo de control del calentador del asiento trasero, Unidad principal de A / V y navegación Sistema, módulo de llamada electrónica MTS, módulo de controlador IMS, indicador de palanca de cambios ATM, conector de prueba universal |
| F8 | 10 | Cuadro de instrumentos, head-up display |
| F9 | quince | Módulo de control SRS |
| F10 | veinte | IGPM (fusible F32), audio de la unidad principal, audio / video y navegación |
| F11 | 7.5 | Interruptor de aire acondicionado, grupo de instrumentos |
| F12 | 10 | Módulo de control de llave inteligente, módulo inmovilizador |
| F13 | 10 | Repuesto |
| F14 | 7.5 | Interruptor de A / C, Módulo de control de A / C, Ionizador, Caja de conexiones E / R (RLY.I) |
| F15 | 10 | Pantalla de visualización frontal, grupo de instrumentos, cargador inalámbrico, reloj analógico, BCM, sensor de lluvia, módulo de puerta del conductor, módulo de maletero eléctrico, módulo de puerta del pasajero, interruptor de aire acondicionado, módulo de control de aire acondicionado, indicador de seguridad |
| F 16 | quince | Módulo de puerta del conductor |
| F17 | 10 | Módulo de puerta de pasajero |
| F18 | 7.5 | Interruptor de rango de transmisión, ECM / PCM |
| F19 | quince | BCM |
| F20 | 7.5 | Unidad de visión perimetral, módulo de control del calentador del asiento trasero, módulo de control del calentador del asiento delantero, módulo de control del asiento delantero ventilado |
| F21 | quince | Interruptor multifunción |
| F22 | 10 | Luz de guantera, luz de pie del pasajero, luz de pie del conductor, luz de maletero, interruptor de luz de tocador, delantera izquierda / derecha, luz de consola superior, luz interior, luz trasera personal, izquierda / derecha |
| F23 | veinte | Relé de bloqueo / desbloqueo de puerta |
| F24 | 25 | Módulo de control de calefacción del asiento delantero, módulo de control del asiento ventilado del asiento delantero |
| F25 | 10 | Interruptor de botón de inicio / parada |
| F26 | 10 | Interruptor de luz de freno, módulo inmovilizador, módulo de control de llave inteligente |
| F27 | – | – |
| F28 | treinta | AMPERIO |
| F29 | 25 | Módulo del elevalunas eléctrico del pasajero, interruptor del elevalunas eléctrico trasero derecho |
| F30 | veinte | Unidad de control de techo corredizo (vidrio) |
| F31 | 10 | Relé del maletero, tanque de combustible e interruptor de liberación del maletero, caja de conexiones de marcha atrás / marcha atrás (RLY.H) |
| F32 | 10 | Monitor frontal |
| F33 | treinta | Módulo de línea eléctrica |
| F34 | 25 | Módulo de control de calefacción del asiento trasero |
| F35 | 10 | Repuesto |
| F36 | 25 | Interruptor izquierdo del elevalunas eléctrico trasero, módulo elevalunas eléctrico de seguridad del conductor |
| F37 | treinta | Interruptor manual del asiento del pasajero |
| F38 | veinte | Unidad de control del techo solar (rodillo) |
| F39 | quince | No utilizado |
| F40 | 10 | Relé de bocina de alarma |
| F41 | quince | Módulo de control de llave inteligente |
| F42 | 7.5 | Conector de enlace de datos, interruptor de emergencia, interruptor de consola |
| F43 | treinta | Interruptor de anulación manual del asiento del conductor, módulo IMS del conductor |
| F44 | veinte | Salida frontal |
| F45 | 10 | Interruptor de consola del asiento trasero, AMP, Unidad de vista envolvente, BCM, Módulo de llamada electrónica MTS, Módulo de control de aire acondicionado, Reloj analógico, Caja de carga inalámbrica, Interruptor de aire acondicionado, Módulo de control de llave inteligente, Audio, Monitor frontal, AA / y navegación de la unidad principal, caja de conexiones de inversión / inversión (RLY.5) |
| F46 | 10 | Repuesto |
| F47 | 7.5 | BCM, módulo de control de llave inteligente |
Anuncios
Caja de fusibles del compartimento del motor
Para revisar y reemplazar el fusible:
- Apague el encendido y todos los demás interruptores.
- Retire la cubierta del panel de fusibles presionando la pestaña y tirando de la cubierta hacia arriba. Con el fusible desconectado, retírelo usando el clip de reemplazo del fusible ubicado en la caja de fusibles del compartimiento del motor. Después de retirarlo, inserte de forma segura un fusible de respaldo del mismo valor nominal.
- Verifique el fusible retirado; reemplácelo si explotó. Para quitar o insertar el fusible, use el extractor en el panel de fusibles en el compartimiento del motor.
- Inserte un fusible nuevo del mismo valor nominal y asegúrese de que encaje perfectamente en los clips. Si no encaja bien, consulte con un distribuidor autorizado de Kia.
| No. | PERO | La cadena esta protegida |
|---|---|---|
| F1 | 80 | UNIDAD MDPS |
| F2 | 60 | IGPM (fusible F28, IPS1, IPS3, IPS5, IPS8) |
| F4 | cincuenta | Caja de conexiones E / R (RLY.1) |
| F5 | cincuenta | IGPM (fusible F42, IPS2, IPS4, IPS6, IPS7) |
| F6 | cincuenta | Caja de conexiones E / R (RLY.12) |
| F7 | 40 | Módulo de control ESP |
| F9 | 40 | No utilizado |
| F10 | treinta | Sin llave inteligente: caja de conexiones E / R (RLY.6), interruptor de encendido |
| Con llave inteligente: caja de conexiones E / R (RLY.6), caja de PCB (relé IG2) | ||
| F12 | 80 | UNIDAD PCB (fusibles F39, F38, F47, F52, relé del motor) |
| F13 | 60 | IGPM (fusibles F29, F30, F31, F33, F34, F36, F37, F38, F40, F43) |
| F14 | 60 | Caja de conexiones E / R (RLY.2, RLY.3) |
| F 16 | cincuenta | IGPM (fusible F23, F24, F25, F26, F41, relé de corte automático de corriente de fuga) |
| F17 | 40 | BLOQUE DE CONEXIÓN E / R (RLY.5) |
| F19 | 40 | Sin llave inteligente: interruptor de encendido |
| Con llave inteligente: unidad PCB (IG1, relé ACC) | ||
| F20 | treinta | Módulo de control ESP, conector de prueba multipropósito |
| F22 | treinta | Caja de conexiones E / R (RLY.8) |
| F23 | 40 | No utilizado |
| F24 | quince | TCM |
| F25 | 10 | Unidad de control de crucero inteligente |
| F26 | 10 | Indicador de batería |
| F27 | veinte | Caja de conexiones E / R (RLY.9) |
| F28 | 10 | Caja de conexiones E / R (RLY.7) |
| F29 | veinte | No utilizado |
| F30 | veinte | No utilizado |
| F31 | 10 | Módulo de control de aire acondicionado |
| F32 | 10 | BCM |
| F33 | 10 | Interruptor de A / C, Espejo eléctrico del lado del conductor / pasajero |
| RLY.01 | Relé del ventilador | |
| RLY.02 | Relé del ventilador de refrigeración 1 | |
| RLY.03 | Relé del ventilador de refrigeración 2 | |
| RLY.04 | Relé E-CVVT | |
| RLY.05 | Relé de enchufe | |
| RLY.06 | Iniciar relé | |
| RLY.07 | Relé B.UP | |
| RLY.08 | Relé para lavadora H / LAMP | |
| RLY.09 | Relé del desempañador delantero | |
| RLY.11 | Relé del depósito de combustible | |
| RLY.12 | Relé de calefacción trasero | |
Anuncios
Bloque de PCB (caja de fusibles del compartimento del motor)
| No. | PERO | La cadena esta protegida |
|---|---|---|
| F36 | 10 | ECM |
| F37 | veinte | Toma frontal y encendedor de cigarrillos |
| F38 | veinte | Conjunto de PCB (relé de bocina) |
| F39 | treinta | Conjunto de PCB (relé de potencia del limpiaparabrisas) |
| F41 | quince | TCM, interruptor de rango del transeje, conjunto |
| F42 | 10 | Módulo de control ESP |
| F43 | veinte | Toma trasera |
| F44 | 10 | Espejo electrocrómico, monitor frontal, sistema de audio, lámpara de combinación trasera (IN), izquierda / derecha, módulo de llamada electrónica MTS |
| F45 | quince | Sensor de oxígeno # 1 ~ # 4 |
| F46 | veinte | Bobina de encendido # 1 ~ # 6 |
| F47 | 10 | ECM |
| F52 | veinte | Conjunto de PCB (relé de bomba de combustible) |
| F53 | veinte | ECM |
| F54 | quince | No utilizado |
| F55 | 10 | Válvula solenoide de entrada variable # 1, # 2, termostato electrónico, válvula solenoide de control de purga, válvula solenoide de presión de aceite, válvula de control de aceite # 1 ~ # 4, bloque de conexión E / R (RLY.2, RLY.3), placa de circuito impreso PCB (relé de bomba de combustible) |
Fusible múltiple
Si el fusible multifunción está fundido, debe retirarse de la siguiente manera:
- Detenga el motor.
- Desconecte el cable negativo de la batería.
- Retire las tuercas que se muestran en la imagen de arriba.
- Reemplace el fusible por uno nuevo del mismo valor.
- Invierta estos pasos para restablecer el fusible multifunción.
Principal fusible
Si el fusible principal está fundido, debe retirarse de la siguiente manera:
- Detenga el motor. 2
- Desconecte el cable negativo de la batería.
- Retire las tuercas que se muestra en la imagen de arriba.
- Reemplace el fusible por uno nuevo del mismo valor nominal.
- Invierta estos pasos para instalar el fusible principal.
