Diagrama de la caja de fusibles Toyota RAV4 (SXA1) (1994-1997)

Toyota

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Toyota RAV4 (SXA1 / XA10) (1994, 1995, 1996, 1997).

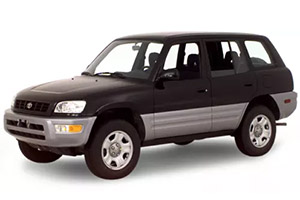

Toyota RAV4 (SXA1) (1994-1997)

Comprobación y sustitución de fusibles

Los fusibles se dispararán antes de que se dañe todo el mazo de cables. Si alguno de los componentes eléctricos no funciona, es posible que el fusible se haya fundido. En este caso, revise y reemplace los fusibles si es necesario.

  • Apague el motor y apague todos los accesorios eléctricos.
  • Abra la tapa de la caja de fusibles.
  • Consulte los diagramas a continuación para averiguar qué fusible comprobar.
  • Bastante el fusible.
  • Compruebe si el fusible está fundido; si el cable delgado interior está roto, el fusible está fundido.
  • Reemplace el fusible fundido con un fusible nuevo de la clasificación correcta.

Notificación

  • Nunca utilice un fusible con un amperaje superior al especificado, ni utilice ningún otro objeto como sustituto de un fusible, ni siquiera como medida temporal. Esto puede provocar daños graves o incluso un incendio.
  • Utilice siempre fusibles Toyota originales o equivalentes.
  • No modifique los fusibles ni las cajas de fusibles.
  • Si el fusible reemplazado se funde nuevamente, haga que un concesionario o taller de reparación Toyota autorizado u otra persona calificada y equipada lo inspeccione.

Compartimiento de pasajero

Compartimiento de pasajero

  1. Caja de fusibles
  2. Caja de relés
  3. ECU del ABS
  4. Caja de fusibles No. 2
  5. Amplificador de aire acondicionado
  6. Relé de control de bloqueo de puerta
  7. ECU de control de crucero
  8. Caja de fusibles No. 3
  9. Unidad de sensor de airbag
  10. ECU para bloqueo de cambio de marchas
  11. Módulo de control del motor

Compartimiento de pasajero

R1 – relé de limpiaparabrisas trasero



Diagrama de la caja de fusibles del habitáculo

El panel de fusibles está ubicado detrás de la cubierta del tablero del lado del conductor.

Ubicación de la caja de fusibles en el habitáculo

Diagrama de la caja de fusibles del habitáculo

No. Fusible PERO Esquema
uno COLA 10 Luces traseras, luces de estacionamiento, luces de matrícula, luces interiores
2 SENSOR once Medidores y medidores, indicadores de recordatorio de servicio (excluyendo luces de advertencia de escape y apertura de puertas), luces de marcha atrás, aire acondicionado, elevalunas eléctricos, ventana trasera con calefacción, bloqueo del diferencial central, sistema de transmisión automática controlada electrónicamente
3 TURNO 7.5 Gire las luces de señal
cuatro CIG y RAD quince Encendedor de cigarrillos, reloj, sistema de audio para el automóvil, espejos retrovisores eléctricos
cinco DEF-I / UP 7.5 Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial
6 IGN 7.5 Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, luz de advertencia de descarga
7 ECU-IG 7.5 Sistema de frenos antibloqueo, transmisión automática controlada electrónicamente
ocho LIMPIAPARABRISAS veinte Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero
nueve
10 SRS 7.5 Sistema de airbag SRS
once OBD 7.5 Sistema de diagnóstico a bordo
12 DETENER 10 Luces de parada

Anuncios



Caja de relés

Ubicación de la caja de relés

Caja de relés 1

No. Relé
R1 Relé de circuito abierto
R2
R3 Indicador de giro
R4

Caja de fusibles (no. 2)

Caja de fusibles (no. 2)

No. Fusible PERO Esquema
uno FUERZA treinta Elevalunas eléctricos, sistema de bloqueo de puertas eléctrico
2 DEF treinta Ventana trasera con calefacción
3 AM1 40 Fusibles “CIG & RAD”, “WIPER”, “GAUGE”, “ECU-IG”, “TURN”, “TAIL” y “PANEL”
cuatro Filtro de ruido
Relé
R1 Calentador
R2 Relé de potencia principal
R3 Luz de fondo
R4 Relé de integración

Caja de fusibles (no. 3)

Ubicación de la caja de fusibles (n. ° 3)

Caja de fusibles (no. 3)

No. Fusible PERO Esquema
uno Aire acondicionado 7.5 Sistema de aire acondicionado
2
Relé
R1 Calentador

Anuncios


Compartimiento del motor

Compartimiento del motor

  1. Caja de fusibles
  2. Caja de relés
  3. Relé ABS
  4. Cuadro de luces o fusibles



Diagrama de la caja de fusibles del compartimento del motor

Diagrama de la caja de fusibles del compartimento del motor

No. Fusible PERO Esquema
uno
2
3 H-LP (izquierda) quince Faro izquierdo
cuatro H-LP (derecho) quince Faro derecho
cinco
6
7 REPUESTO quince Fusible de repuesto
ocho REPUESTO 10 Fusible de repuesto
nueve ALT-S cinco Cargando sistema
10
once HAZ-HORN quince Luces intermitentes de emergencia, pitidos
12 EFI quince Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial
13 HAZME quince Iluminación personal, luz de advertencia de puerta abierta, reloj
catorce AM2 veinte Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de carga
quince VENTILADOR DE CDS treinta Ventilador de enfriamiento eléctrico
dieciséis VENTILADOR RDI treinta Ventilador de enfriamiento eléctrico
17
Dieciocho CASA 1 treinta Sistema de arranque, faros
diecinueve abdominales 60 -1997: Sistema de frenos antibloqueo.
veinte
Relé
R1 Principal
R2 Faros
R3 Inicio

Anuncios



Caja de relés

Caja de relés

No. Relé
R1 Principal de EFI
R2 Ventilador de enfriamiento (No. 1)
R3 bocina
R4 Ventilador de enfriamiento (No. 3)
R5 Embrague magnético (A / C)
R6 Ventilador de enfriamiento (No. 2)

Cuadro de luces o fusibles

Cuadro de luces o fusibles

No. Fusible PERO Esquema
uno Principal 80 Fusibles “AM 2”, “HAZ-HORN”, “EFI”, “DOME”, “RADIO” y “ALT-S”
2 ALT 100 Luces traseras, fusibles “ABS”, “RADIO”, “HTR”, “AM 1”, “POWER”, “STOP” y “DEF”
3 HTR cincuenta Sistema de aire acondicionado
