Diagrama de la caja de fusibles Toyota Land Cruiser 80 (1990-1997)

Toyota

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Toyota Land Cruiser 80 / J80 (1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997).

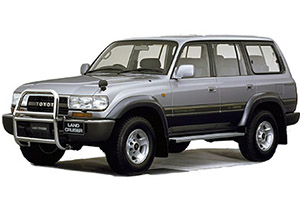

Toyota Land Cruiser 80 (1990-1997)

Comprobación y sustitución de fusibles

Los fusibles se dispararán antes de que se dañe todo el mazo de cables. Si alguno de los componentes eléctricos no funciona, es posible que el fusible se haya fundido. En este caso, revise y reemplace los fusibles si es necesario.

  • Apague el motor y apague todos los accesorios eléctricos.
  • Abra la tapa de la caja de fusibles.
  • Consulte los diagramas a continuación para averiguar qué fusible comprobar.
  • Bastante el fusible.
  • Compruebe si el fusible está fundido; si el cable delgado interior está roto, el fusible está fundido.
  • Reemplace el fusible fundido con un fusible nuevo de la clasificación correcta.

Notificación

  • Nunca utilice un fusible con un amperaje superior al especificado, ni utilice ningún otro objeto como sustituto de un fusible, ni siquiera como medida temporal. Esto puede provocar daños graves o incluso un incendio.
  • Utilice siempre fusibles Toyota originales o equivalentes.
  • No modifique los fusibles ni las cajas de fusibles.
  • Si el fusible reemplazado se funde nuevamente, haga que un concesionario o taller de reparación Toyota autorizado u otra persona calificada y equipada lo inspeccione.

Compartimiento de pasajero

Compartimiento de pasajero

  1. Caja de fusibles
  2. ECU del ABS
  3. Relé de circuito abierto
  4. Caja de relés
  5. Relé de control de bloqueo del diferencial central
  6. Relé de advertencia del cinturón de seguridad
  7. Relé de abrazadera de luz
  8. ECU de control de crucero
  9. Amplificador de sistema A / C
  10. Temperatura de anticongelante. Cortar relé
  11. Relé de control de velocidad del ventilador
  12. Amplificador de aire acondicionado
  13. Módulo de control del motor
  14. Amplificador de componente estéreo
  15. ECU de bloqueo del diferencial
  16. Relé de luz del cilindro de encendido
  17. Unidad de sensor de airbag



Compartimiento de pasajero

  1. Relé de control de techo corredizo
  2. Relé calefactor trasero
  3. Amplificador de woofer
  4. Relé de limpiaparabrisas trasero
  5. ECU para bloqueo de cambio de marchas
  6. Relé de control de bloqueo de puerta



Diagrama de la caja de fusibles del habitáculo

El panel de fusibles está ubicado detrás de la cubierta del tablero del lado del conductor.

Ubicación de la caja de fusibles en el habitáculo

Diagrama de la caja de fusibles del habitáculo

No. Fusible PERO Esquema
uno CIG quince Encendedor de cigarrillos, espejos eléctricos, pantalla de reloj digital, radio, grabadora de casetes, antena eléctrica, sistema de bloqueo de cambio de transmisión automática, sistema de airbag SRS
2 COLA quince Luces traseras, luces de matrícula, luces de estacionamiento y luces de posición laterales delanteras, luces del tablero, reloj, luces de la guantera
3 OBD quince Sistema de diagnóstico a bordo
cuatro DETENER 10 Luces de freno, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, cancelador de control de crucero, sistema de bloqueo de cambio de transmisión automática
cinco DESEMPAÑAR veinte Ventana trasera con calefacción
6 LIMPIAPARABRISAS veinte Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero
7 SENSOR 10 Manómetros y contadores, indicadores de recordatorio de servicio y zumbadores de advertencia (excepto las luces de advertencia de liberación y apertura de la puerta), luces de marcha atrás
ocho TURNO 7.5 Gire las luces de señal
nueve ECU-IG quince Sistema de control de crucero
10 ECU-B 10 Sistema de airbag SRS
once TRASERO-HTR veinte Sistema de aire acondicionado
12 IGN 7.5 Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de control de emisiones, sistema de airbag SRS
13 C.A. 10 Sistema de aire acondicionado
catorce DIFF treinta Sistema de bloqueo del diferencial
quince No utilizado
dieciséis No utilizado
17 No utilizado
Dieciocho CALENTADOR 40 Sistema de aire acondicionado
diecinueve FL POWER treinta Ventanas eléctricas, sistema de bloqueo de puertas eléctrico, techo corredizo eléctrico

Caja de relés

Caja de relés

No. Relé
R1 Calentador
R2 Calentador
R3 Relé de potencia
R4 Luz de fondo
R5 Destellador
R6 No utilizado
R7 Ventilador
R8 Soplador alto

Anuncios


Compartimiento del motor

Compartimiento del motor

  1. Caja de fusibles
  2. Relé ABS
  3. Relé de la bomba de combustible



Diagrama de la caja de fusibles del compartimento del motor

Diagrama de la caja de fusibles del compartimento del motor

No. Fusible PERO Esquema
uno No utilizado
2 PAGAR 7.5 Sistema de carga, luz de advertencia de descarga
3 EFI quince Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial
cuatro CDS-FAN veinte Sin cadena
cinco CABEZA (DERECHA) quince Faros derechos
6 CABEZA (L / S) quince Faro izquierdo
7 No utilizado
ocho No utilizado
nueve HAZ-HORN quince Luces intermitentes de emergencia, pitidos
10 HAZME 10 Iluminación interior, iluminación personal, iluminación del maletero, lámpara de encendido, lámpara de advertencia de puerta abierta, reloj, radio, grabadora de casetes, antena eléctrica, luz de tocador
once 1 de la mañana cincuenta Todos los componentes de los esquemas “CIG”, “WIPER”, “GAUGE”, “TURN”, “ECU-IG”, “REAR-HTR”, “IGN”, “DIFF” y “FL POWER”
12 abdominales 60 Sistema de freno antibloqueo
Relé
R1 Principal de EFi
R2 bocina
R3 No utilizado
R4 No utilizado
R5 Fara
R6 No utilizado
