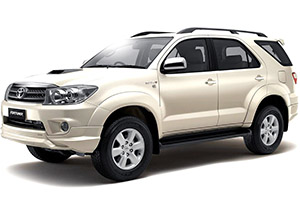

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Toyota Fortuner (2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015).
Contents
Comprobación y sustitución de fusibles
Los fusibles se dispararán antes de que se dañe todo el mazo de cables. Si alguno de los componentes eléctricos no funciona, es posible que el fusible se haya fundido. En este caso, revise y reemplace los fusibles si es necesario.
- Apague el motor (usando el sistema de llave inteligente – apague el interruptor “ENGINE START STOP”) y apague todos los accesorios eléctricos.
- Abra la tapa de la caja de fusibles.
- Consulte los diagramas a continuación para averiguar qué fusible comprobar.
- Quite el fusible.
- Compruebe si el fusible está fundido; si el cable delgado interior está roto, el fusible está fundido.
- Reemplace el fusible fundido con un fusible nuevo de la clasificación correcta.
Notificación
- Nunca utilice un fusible con un amperaje superior al especificado, ni utilice ningún otro objeto como sustituto de un fusible, ni siquiera como medida temporal. Esto puede provocar daños graves o incluso un incendio.
- Utilice siempre fusibles Toyota originales o equivalentes.
- No modifique los fusibles ni las cajas de fusibles.
- Si el fusible reemplazado se funde nuevamente, haga que un concesionario o taller de reparación Toyota autorizado u otra persona calificada y equipada lo inspeccione.
Compartimiento de pasajero
Volante a la izquierda
Manejo del lado derecho
- Caja de fusibles
- ECU 4WD (bloqueo del diferencial trasero)
- Relé de embrague magnético
- Indicador de giro
- Conector (CAN)
- Relé de luz trasera
- ECU del motor
- Receptor de control de bloqueo de puerta
- ECU de corrección de faros
- ECU de advertencia de robo
- Caja de relés
- ECU de control de transmisión
- Control de aire acondicionado
- Amplificador de llave transpondedor
- ECU para bloqueo de cambio de marchas
- Centro de montaje del sensor de airbag
- Amplificador de aire acondicionado
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra en el tablero del lado del conductor. Retire el panel de instrumentos inferior para acceder a los fusibles.
| No. | Fusible | PERO | Esquema |
|---|---|---|---|
| uno | INJ | quince | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 2 | OBD | 7.5 | Sistema de diagnóstico a bordo |
| 3 | DETENER | 10 | Luces de parada, luz de parada alta, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, ABS, TRC, VSC y sistema de control de bloqueo de cambios |
| cuatro | COLA | 10 | Luces del panel de instrumentos, luces antiniebla delanteras, control de nivel de faros, luces laterales delanteras, luces traseras, luces de matrícula, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, pantalla de información múltiple, sistema de luces de circulación diurna y sistema de luces delanteras automáticas |
| cinco | SALIDA PWR | quince | Enchufe |
| 6 | S T | 7.5 | Sistema de arranque, sensores y medidores y sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 7 | Aire acondicionado | 10 | Sistema de aire acondicionado |
| ocho | Reunió | 7.5 | Sensores y medidores y sistema DPF |
| nueve | CIG | quince | Encendedor |
| 10 | ACC | 7.5 | Sistema de audio, toma de corriente, reloj, sistema de control de espejo retrovisor eléctrico, sistema de control de bloqueo de cambios y pantalla de información múltiple |
| once | IGN | 7.5 | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, airbags SRS y bomba de combustible |
| 12 | WIP | veinte | Limpiaparabrisas y lavaparabrisas |
| 13 | ECU-IG Y MEDIDOR | 10 | Sistema de aire acondicionado, sistema de carga, sistema de bloqueo del diferencial trasero, ABS, TRC, VSC, luces intermitentes de emergencia, indicadores de dirección, luces de marcha atrás, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de control de bloqueo de cambios, desempañador de la ventana trasera, faros, puerta interruptores, sistema de bloqueo eléctrico de las puertas, sistema de control remoto inalámbrico, sensor de dirección, sistema de luces de circulación diurna, control de crucero, limpiadores de faros, calentadores de asientos, calentadores de espejos retrovisores exteriores, pantalla de información múltiple e indicador del cinturón de seguridad del pasajero |
| uno | AM1 | 40 | Sistema de bloqueo del diferencial trasero, fusibles ABS, TRC, VSC, “ACC”, “CIG”, “ECU-IG & GAUGE” y “WIP” |
| 2 | IG1 | 40 | Fusibles “PWR”, “S-HTR”, “4WD”, “DOOR”, “DEF” y “MIR HTR” |
| R1 | Toma de corriente (PWR OUT) | ||
| R2 | Calentador (HTR) | ||
| R3 | Relé de integración | ||
Anuncios
Caja de fusibles adicional
Abra la guantera, presione hacia abajo en la guantera en ambos lados para liberar los clips.
| No. | Fusible | PERO | Esquema |
|---|---|---|---|
| uno | UNA PUERTA | 25 | Sistema de bloqueo de puertas y elevalunas eléctricos |
| 2 | DEF | veinte | Ventana trasera con calefacción y sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 3 | – | – | – |
| cuatro | 4WD | veinte | Sistema de bloqueo del diferencial trasero, ABS, TRC y VSC |
| cinco | PWR | treinta | Ventanas eléctricas |
| R1 | Encendido (IG1) | ||
| R2 | Ventana trasera con calefacción (DEF) | ||
- Relé calefactor trasero
- ECU de advertencia de espacio libre
Compartimiento del motor
- Caja de fusibles
- Relé de control del limpiador de faros
- RHD: ECU de control de deslizamiento impulsado
- LHD: controlador de inyector (EDU)
- Controlador de control de inyección de aire
- Relé del ventilador de refrigeración eléctrico (CDS FAN)
- RHD: controlador de inyector (EDU)
- LHD: ECU para nieve impulsada
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
| No. | Fusible | PERO | Esquema |
|---|---|---|---|
| uno | – | 25 | Fusible de repuesto |
| 2 | – | quince | Fusible de repuesto |
| 3 | – | 10 | Fusible de repuesto |
| cuatro | NIEBLA | quince | Faros antiniebla delanteros |
| cinco | BOCINA | 10 | bocina |
| 6 | EFI | 25 | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 7 | – | – | – |
| ocho | H-LP RL | veinte | Antes de junio de 2011: faro derecho (bajo) |
| quince | A partir de junio de 2011: Faro derecho (bajo). | ||
| nueve | H-LP LL | veinte | Antes de junio de 2011: faro izquierdo (bajo) |
| quince | Desde junio de 2011: faro izquierdo (bajo) | ||
| 10 | H-LP RH | veinte | Antes de junio de 2011: faro derecho (luz de cruce) y faro derecho (luz de cruce) |
| quince | Desde junio de 2011: faro derecho (alto) y faro derecho (bajo) | ||
| once | H-LP LH | veinte | Antes de junio de 2011: faro izquierdo (luz de cruce) y faro izquierdo (luz de cruce) |
| quince | A partir de junio de 2011: faro izquierdo (luz de cruce) y faro izquierdo (luz de cruce). | ||
| 12 | ECU-IG No. 2 | 7.5 | Antes de agosto de 2013: sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 10 | Desde agosto de 2013: sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial. | ||
| 13 | – | – | – |
| catorce | ECU-B | 7.5 | Antes de agosto de 2008: interruptores de puertas, sistema de bloqueo eléctrico de puertas, sistema de control remoto inalámbrico, sensor de dirección y faros. |
| 10 | Desde agosto de 2008: interruptores de puertas, sistema de bloqueo eléctrico de puertas, sistema de control remoto inalámbrico, sensor de dirección y faros. | ||
| quince | CONTENTO | quince | Antes de agosto de 2013: sistema de audio |
| veinte | Desde agosto de 2013: sistema de audio. | ||
| dieciséis | HAZME | 7.5 | Iluminación interior, interruptor de motor, iluminación personal, medidores y contadores, reloj, pantalla de información múltiple, sistema de control remoto inalámbrico, luces de circulación diurna y luces antiniebla |
| 17 | A / F | veinte | Sistema de control de emisiones |
| Dieciocho | ETCS | 10 | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de control del acelerador eléctrico |
| diecinueve | ALT-S | 7.5 | Cargando sistema |
| veinte | ROTACIÓN | quince | Intermitentes e indicadores de dirección de emergencia |
| 21 años | – | – | – |
| 22 | ECU-B No. 2 | 7.5 | Sistema de aire acondicionado |
| 23 | DCC | treinta | Fusibles “ECU-B”, “DOME” y “RAD” |
| 24 | PTK No. 1 | cincuenta | 1KD-FTV, 5L-E: Calentador eléctrico |
| H-LP CLN | cincuenta | 1GR-FE: Limpiadores de faros | |
| 25 | ASIENTO PWR | treinta | Asiento eléctrico |
| 26 | VENTILADOR DE CDS | treinta | Ventilador de enfriamiento eléctrico |
| 27 | ABS No. 1 | 40 | Antes de agosto de 2008: ABS, TRC y VSC |
| RR CLR | 40 | A partir de agosto de 2008: Aire acondicionado trasero. | |
| 28 | FR HTR | 40 | Antes de agosto de 2009: sistema de aire acondicionado, fusible “A / C”. |
| cincuenta | Desde agosto de 2009: Sistema de aire acondicionado, fusible “A / C”. | ||
| 29 | ABS No. 2 | 40 | ABS, TRC y VSC |
| treinta | RR CLR | treinta | Antes de agosto de 2008: aire acondicionado trasero. |
| ABS No. 1 | 40 | Desde agosto de 2008: ABS, TRC y VSC. | |
| 31 años | ALT | 100 | Sistema de carga, “PWR SEAT”, “HLP CLN”, “FR HTR”, “AM1”, “IG1”, “PTC No. 1”, “PTC No. 2”, “PWR OUT”, “STOP”, ” Fusibles TAIL “y OBD |
| 32 | Brillar | 80 | Sistema de incandescencia del motor. |
| 33 | BAT P / I | cincuenta | Fusibles “FOG”, “HORN” y “EFI” |
| 34 | AM2 | treinta | Motor de arranque, fusibles “ST”, “IGN”, “INJ” y “MET” |
| 35 años | PRINCIPAL | 40 | Fusibles “H-LP RH”, “H-LP LH”, “H-LP RL” y “H-LP LL” |
| 36 | A / BOMBA | cincuenta | 2TR-FE: sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| H-LP CLN | cincuenta | 1KD-FTV: Limpiadores de faros | |
| R1 | Atenuador (DIM) | ||
| R2 | OCULTADO: faro (H-LP) | ||
| Halógeno: ventilador de refrigeración eléctrico (CDS FAN) | |||
| R1 | Motor de arranque (ST) | ||
| R2 | 1GR-FE, 2TR-FE: Sensor de relación aire-combustible (A / F) | ||
| 1KD-FTV, 5L-E: Sistema de incandescencia del motor (GLOW) | |||
| R3 | 1GR-FE, 2TR-FE: Bomba de combustible (F / PMP) | ||
