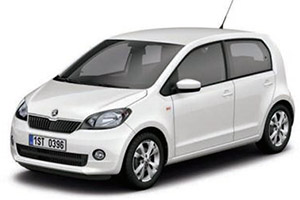

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles para Skoda Citigo (2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).
Contents
Comprobación y sustitución de fusibles
Los circuitos eléctricos individuales están protegidos por fusibles.
- Apague el encendido y el consumidor correspondiente antes de reemplazar el fusible.
- Descubra qué fusible pertenece al componente inoperativo.
- Retire el clip de plástico del soporte en la tapa de la caja de fusibles, deslícelo sobre el fusible apropiado y sáquelo.
- Un fusible fundido se puede identificar por una tira de metal fundido. Reemplace el fusible defectuoso por uno nuevo del mismo amperaje.
Notificacion
- Nunca “repare” fusibles ni los reemplace por fusibles de mayor amperaje – ¡riesgo de incendio! También puede dañar otras partes del sistema eléctrico.
- Si el fusible recién insertado se funde de nuevo después de poco tiempo, haga que un taller especializado ŠKODA revise el sistema eléctrico lo antes posible.
- Le recomendamos que siempre lleve consigo fusibles de repuesto.
Caja de fusibles del habitáculo
Fusibles en la parte inferior del panel frontal
Los fusibles están ubicados debajo del volante en la parte inferior del tablero de instrumentos.
- Presione el pestillo A.
- Deslice la tapa en la dirección de la flecha.
- Retire el soporte B.
- Use un clip para sacar el fusible, luego inserte un fusible nuevo.
- Regrese el soporte a su posición original.
- Cierre la tapa en la dirección opuesta a la flecha hasta que haga clic.
| No. | Consumidor de energía |
|---|---|
| uno | Aire acondicionado, toma de diagnóstico |
| 2 | Control del ajuste del alcance de los faros, ayuda de estacionamiento, ajuste del espejo retrovisor con espejos exteriores eléctricos |
| 3 | Transmisión automática, unidad de control del motor, dirección asistida, palanca de control debajo del volante, grupo de instrumentos |
| cuatro | Bolsa de aire |
| cinco | Luz de marcha atrás |
| 6 | Limpiaparabrisas trasero, lavaparabrisas delantero y trasero |
| 7 | Faro de luz de carretera – lado izquierdo |
| ocho | Faro de luz de carretera – lado derecho |
| nueve | No asignado |
| 10 | Calentador eléctrico para retrovisores exteriores, puerto de diagnóstico |
| once | No asignado |
| 12 | Iluminación del coche |
| 13 | Iluminación del coche |
| catorce | Iluminación del coche |
| quince | Vehículo con sistema START-STOP: Radio |
| Vehículo sin sistema START-STOP: interruptor de iluminación, calefacción, transmisión automática, interruptor de luz, luz de matrícula | |
| dieciséis | Iluminación del coche |
| 17 | Limpiaparabrisas trasero |
| Dieciocho | Un techo con vista panorámica. |
| diecinueve | Sistema de cierre centralizado |
| veinte | Ventana trasera con calefacción |
| 21 años | Luz de marcha atrás |
| 22 | bocina |
| 23 | Estabilizador de voltaje (para sistema START-STOP) |
| 24 | Faros intermitentes |
| 25 | Limpiaparabrisas |
| 26 | Radio |
| 27 | Indicadores de dirección, luces de freno |
| 28 | Palanca selectora de transmisión automática |
| 29 | Bomba de combustible |
| treinta | Unidad de control del motor, grupo de instrumentos, sensor de lluvia, palanca de dirección debajo del volante |
| 31 años | Iluminación del coche |
| 32 | Sistema de control central |
| 33 | Iluminación del coche |
| 34 | Luz interior |
| 35 años | Iluminación del coche |
| 36 | Iluminación del coche |
| 37 | ESC |
| 38 | Barra de teclas |
| 39 | Palanca de dirección, lavaparabrisas delantero y trasero |
| 40 | Sonda lambda, ventilador del radiador, válvula de gas, válvula de presión de aceite, válvula de filtro de carbón activado |
| 41 años | Interruptor de pedal de freno, ventilador de enfriamiento |
| 42 | Sistema de gestión del motor |
| 43 | Bomba de combustible |
| 44 | Válvulas de inyección |
| 45 | Bobinas de ignición |
| 46 | Toma de 12 voltios |
| 47 | Ventilador de aire acondicionado / calefacción |
| 48 | Calefacción de asiento |
| 49 | Ventanas eléctricas |
| cincuenta | Iluminación del coche |
| 51 | Ventanas eléctricas |
Anuncios
Fusibles en el panel de instrumentos
Los fusibles están ubicados en el lado izquierdo del tablero de instrumentos detrás de la cubierta en automóviles con START-STOP.
- Inserte un destornillador plano en el hueco A de la tapa.
- Afloje la tapa y retírela en la dirección de la flecha.
- Reemplace el fusible defectuoso.
- Presione la cubierta hacia abajo hasta que encaje en su lugar.
| No. | Consumidor de energía |
|---|---|
| uno | ABS / ESP |
| 2 | Combinación de instrumentos |
| 3 | Radio |
| cuatro | Convertidor de voltaje CC, arrancador de motor, varilla de empuje |
| cinco | Sistema de aire acondicionado |
| 6 | No asignado |
| 7 | No asignado |
| ocho | No asignado |
| nueve | Iluminación del automóvil – lado derecho |
| 10 | Iluminación del vehículo: lado izquierdo |
| once | Inicio |
| 12 | Convertidor DC / DC, ABS, cuadro de instrumentos, radio |
Caja de fusibles del compartimento del motor
Los fusibles se encuentran debajo de la tapa junto a la batería del vehículo.
- Presione simultáneamente los botones de bloqueo 1 de la tapa.
- Empuje la tapa en la dirección de la flecha 2.
- Reemplace el fusible defectuoso.
- Presione la tapa contra la flecha hasta que encaje en su lugar.
| No. | Consumidor de energía |
|---|---|
| uno | ABS / ESP |
| 2 | Ventilador del radiador |
| 3 | Sistema de control de enfriamiento, encendido |
| cuatro | ABS / ESP |
| cinco | Módulo de datos de la batería |
| 6 | Interruptor de encendido, motor de arranque |
