Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles para Mitsubishi Eclipse 4G (2006, 2007, 2008, 2009, 2010, 2011, 2012).

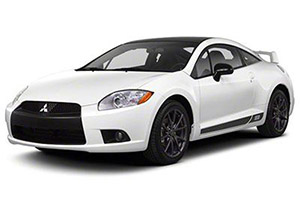

Mitsubishi Eclipse (4G; 2006-2012)

Comprobación y sustitución de fusibles

Para evitar daños en el sistema eléctrico debido a cortocircuitos o sobrecargas, cada circuito individual tiene fusibles.

Utilice las ubicaciones de los fusibles y las tablas de coincidencias para comprobar el fusible asociado. Mire a través del lado limpio del fusible para ver si se ha desprendido algún cable de metal por dentro. Si es así, el fusible está quemado y debe reemplazarse. Utilice el extractor de fusibles (ubicado en la tapa de la caja de fusibles en el tablero) para quitar los fusibles. Sujételo en el fusible que desea quitar y saque el fusible directamente de la caja de fusibles. Inserte un fusible nuevo de la misma capacidad de forma segura en la ranura correspondiente.

Si el fusible no está fundido, el problema debe ser diferente. Consulte con un distribuidor autorizado de Mitsubishi Motors o un taller de reparación de su elección para que revisen el sistema.

Notificación

  • Antes de reemplazar un fusible, siempre apague los componentes eléctricos del fusible y gire la llave de encendido a la posición “LOCK” o gire el modo de funcionamiento a la posición OFF.
  • No repare los fusibles y nunca utilice más del fusible especificado o cualquier otro sustituto, como alambre, papel de aluminio, etc. Si lo hace, puede calentar el cableado del circuito y provocar un incendio.
  • Si el fusible nuevo se funde nuevamente después de un breve período de tiempo, comuníquese con un distribuidor autorizado de Mitsubishi Motors o un taller de reparación de su elección para encontrar y corregir la causa.

Esta lista de fusibles contiene los nombres de los sistemas eléctricos y sus clasificaciones de fusibles. Los fusibles de repuesto se encuentran en la cubierta del tablero de instrumentos (lado del conductor).


Caja de fusibles del salpicadero

La caja de fusibles del habitáculo se encuentra delante del asiento del conductor en la posición que se muestra en la ilustración.

Ubicación de la caja de fusibles del tablero

Diagrama de la caja de fusibles del tablero

No. Función / componente PERO
uno Bobina de encendido 10
2 Sensor 7.5
3 Luces de respaldo 7.5
cuatro Capota convertible eléctrica 7.5
cinco Relé 7.5
6 Espejos retrovisores calefactados 7.5
7 No utilizado
ocho Monitoreo del motor 7.5
nueve No utilizado
10 No utilizado
once Espejos exteriores 7.5
12 Monitoreo del motor 7.5
13 No utilizado
catorce Limpiaparabrisas trasero quince
quince Cerraduras de puertas eléctricas quince
dieciséis Enchufe quince
17 No utilizado
Dieciocho No utilizado
diecinueve Calentador treinta
veinte Ventana trasera con calefacción treinta
21 años Lucas veinte
22 No utilizado
23 Regulador de elevalunas eléctrico 7.5
24 Capota convertible eléctrica quince
25 Fusible de repuesto veinte
26 Fusible de repuesto treinta
27 Fusible de repuesto treinta

La caja de fusibles no contiene fusibles de repuesto de 7,5 A, 10 A y 15 A. Si uno de estos valores nominales está fundido, reemplácelo temporalmente de las siguientes fuentes:

  • 5 A: Espejo retrovisor exterior calefactado
  • 10 A: domo (compartimento del motor)
  • 15 A: enchufe

Reemplace el fusible prestado lo antes posible.

Anuncios


Cajas de fusibles del compartimento del motor

En el compartimiento del motor, las cajas de fusibles están ubicadas como se muestra en la ilustración.

Ubicación de las cajas de fusibles en el compartimento del motor

  • A – Tipo A
  • B – Tipo B (solo ECLIPSE SPYDER)
  • C – Tipo C (solo modelos de 2.4L)

Escribe un:

Caja de fusibles del compartimento del motor A

  1. Presione la palanca de bloqueo.
  2. Retire la tapa de la caja de fusibles.

Tipo B (solo ECLIPSE SPYDER):

Caja de fusibles del compartimento del motor B

  1. Tire de la palanca de bloqueo.
  2. Abra la tapa.

Tipo C (solo modelos de 2,4 litros):

Caja de fusibles del compartimento del motor C

  1. Presione la palanca de bloqueo.
  2. Retire la tapa de la caja de relés.

Diagramas

Tipo A y B

Diagrama A y B del bloque de fusibles del compartimento del motor

Tipo C

Diagrama de la caja de fusibles del compartimento del motor

No. Escribe un PERO
uno Fusible (+ B) 80
2 Motor del ventilador del radiador 30 (* 2)
50 (* 3)
3 Sistema de freno antibloqueo 60
cuatro Switch de ignición 40
cinco Control de regulador de ventana treinta
6 Faros antiniebla delanteros quince
7 Asiento con calefacción veinte
ocho bocina quince
nueve Monitoreo del motor veinte
10 Aire acondicionado 10
once Luces de parada 7.5
12 Audio treinta
13 Generador 7.5
catorce Luz de advertencia de alarma 10
quince Transmisión automática veinte
dieciséis Faros de luz alta (derecha) 10
17 Luz alta del faro (izquierda) 10
Dieciocho Faro de luz de cruce (derecha) 10 (* 4)
20 (* 5)
diecinueve Luz de cruce del faro (izquierda) 10 (* 4)
20 (* 5)
veinte Luz lateral (derecha) 7.5
21 años Luz lateral (izquierda) 7.5
22 luz de techo 10
23 radio quince
24 Bomba de combustible quince
25 Limpiaparabrisas treinta
Tipo B
26 Capota convertible eléctrica 40
Tipo C
uno Motor del ventilador del condensador veinte
2) Eslabón fusible (modelos de 2,4 l);
3) Eslabón fusible (modelos de 3,8 l);
4) Excepto vehículos con faros de descarga de alta intensidad;
5) Vehículos con faros de descarga de alta intensidad.
