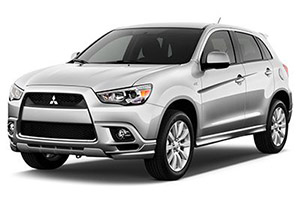

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles para Mitsubishi ASX / Outlander Sport (2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).
Comprobación y sustitución de fusibles
Para evitar daños en el sistema eléctrico debido a cortocircuitos o sobrecargas, cada circuito individual tiene fusibles.
Utilice las ubicaciones de los fusibles y las tablas de coincidencias para comprobar el fusible asociado. Mire a través del lado limpio del fusible para ver si se ha desprendido algún cable de metal por dentro. Si es así, el fusible está quemado y debe reemplazarse. Utilice un extractor de fusibles (ubicado en la caja de fusibles del compartimiento del motor) para quitar los fusibles. Sujételo en el fusible que desea quitar y saque el fusible directamente de la caja de fusibles. Inserte un fusible nuevo del mismo valor de forma segura en la ranura correspondiente.
Si el fusible no está fundido, el problema debe ser diferente. Consulte con un distribuidor autorizado de Mitsubishi Motors o un taller de reparación de su elección para que revisen el sistema.
Notificación
- Antes de reemplazar un fusible, siempre apague los componentes eléctricos del fusible y gire la llave de encendido a la posición “LOCK” o gire el modo de funcionamiento a la posición OFF.
- No repare los fusibles y nunca utilice más del fusible especificado o cualquier otro sustituto, como alambre, papel de aluminio, etc. Si lo hace, puede calentar el cableado del circuito y provocar un incendio.
- Si el fusible nuevo se funde nuevamente después de un breve período de tiempo, comuníquese con un distribuidor autorizado de Mitsubishi Motors o un taller de reparación de su elección para encontrar y corregir la causa.
Esta lista de fusibles contiene los nombres de los sistemas eléctricos y sus clasificaciones de fusibles.
Caja de fusibles del salpicadero
Las cajas de fusibles del habitáculo se encuentran detrás de la tapa de fusibles a la izquierda del volante. Inserte un destornillador en la muesca de la tapa del fusible y haga palanca suavemente para quitarlo.
- A – Caja de fusibles principal
- B – Caja de fusibles auxiliar
| No. | Función / componente | PERO |
|---|---|---|
| uno | Calentador | treinta |
| 2 | Luces de parada (luces de freno) | quince |
| 3 | Luz antiniebla trasera | 10 |
| cuatro | Limpiaparabrisas | treinta |
| cinco | Opcional | 10 |
| 6 | Cerraduras de las puertas | veinte |
| 7 | Radio | quince |
| ocho | Relé de la unidad de control | 7.5 |
| nueve | Iluminación interior (luces de techo) | quince |
| 10 | Luz de advertencia de alarma | quince |
| once | Limpiaparabrisas trasero | quince |
| 12 | Manómetros | 7.5 |
| 13 | Encendedor de cigarrillos / Enchufe de accesorios | quince |
| catorce | Bloqueo de encendido | 10 |
| quince | Lucas | veinte |
| dieciséis | Espejos exteriores | 10 |
| 17 | Sistema de tracción total | 10 |
| Dieciocho | Luces de respaldo | 7.5 |
| diecinueve | Conector de accesorios | quince |
| veinte | Control de regulador de ventana | treinta |
| 21 años | Calentador | treinta |
| 22 | Espejo retrovisor calefactado | 7.5 |
| 23 | Asiento de pasajero eléctrico | 25/20 |
| 24 | Asiento del conductor eléctrico | 25/20 |
| 25 | Asientos con calefacción | treinta |
Anuncios
Caja de fusibles del compartimento del motor
En el compartimiento del motor, la caja de fusibles está ubicada como se muestra en la ilustración.
- Presione la palanca de bloqueo.
- Retire la tapa de la caja de fusibles.
| No. | Función / componente | PERO |
|---|---|---|
| uno | Faros antiniebla delanteros | quince |
| 2 | Motor | 7.5 |
| 3 | Transmisión automática | veinte |
| cuatro | bocina | 10 |
| cinco | Generador | 7.5 |
| 6 | lavafaros | veinte |
| 7 | Aire acondicionado | 10 |
| ocho | ETV / Ventilador del enfriador de aceite (SST de doble embrague) | quince |
| nueve | Señal de seguridad | veinte |
| 10 | Limpiaparabrisas | quince |
| once | – | – |
| 12 | Puerta de poder | treinta |
| 13 | Luces de circulación diurna | 10 |
| catorce | Faro (luz de carretera) (izquierda) | 10 |
| quince | Faro (luz de carretera) (derecha) | 10 |
| dieciséis | Faro (luz de cruce) (izquierda) (Descargar) | veinte |
| 17 | Faro (luz de cruce) (derecha) (Descargar) | veinte |
| Dieciocho | Faro (luz de cruce) (izquierda) (halógeno) | 10 |
| diecinueve | Faro (luz de cruce) (derecha) (halógeno) | 10 |
| veinte | ENG / POTENCIA | 10 |
| 21 años | Bobina de encendido | 10 |
| 22 | ENG / POTENCIA | veinte |
| Calentador de línea de combustible | 25 | |
| 23 | Bomba de combustible | quince |
| 24 | Inicio | treinta |
| 25 | – | – |
| 26 | Sistema de freno antibloqueo | 40 |
| 27 | Sistema de freno antibloqueo | treinta |
| 28 | Ventilador del condensador del aire acondicionado | treinta |
| 29 | Ventilador del radiador | 40 |
| treinta | YODO | treinta |
| 31 años | Amplificador de audio | treinta |
| 32 | Diesel | treinta |
| 33 | Fusible de repuesto | 10 |
| 34 | Fusible de repuesto | quince |
| 35 años | Fusible de repuesto | veinte |
