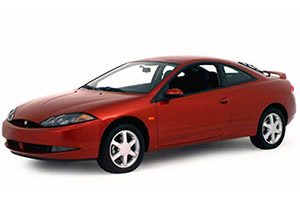

Diagrama de la caja de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés para Mercury Cougar y Ford Cougar (1999, 2000, 2001, 2002, 2003, 2004, 2002).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si los componentes eléctricos del vehículo no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifica los fusibles apropiados antes de reemplazar cualquier componente eléctrico. Un fusible fundido se puede identificar por un cable abierto dentro del fusible.
Notificacion
- Antes de reemplazar el fusible, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- No repare los fusibles y nunca reemplace un fusible fundido con un fusible de mayor potencia. Esto puede dañar seriamente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo.
- Incluso después de reemplazar el fusible, continuará fundiéndose si no se identifica y corrige la causa de la sobrecarga. Si el fusible continúa fundiéndose, haga que su distribuidor o un técnico calificado revise el sistema eléctrico del vehículo.
Localización
Caja de fusibles del habitáculo
El panel de fusibles se encuentra en el lado del conductor debajo del tablero. Para revisar o reemplazar un fusible o relé, abra la caja de fusibles tirando hacia abajo de la palanca de liberación (1).
| No. | PERO | Componentes protegidos |
|---|---|---|
| diecinueve | 7.5 | Espejos térmicos |
| veinte | 10 | Limpiaparabrisas |
| 21 años | 40 | Techo corredizo eléctrico, elevalunas eléctricos |
| 22 | 7.5 | ABS / TCS |
| 23 | quince | Luces de señal de giro, luces de marcha atrás, control de velocidad. Palanca de cambios, embrague del aire acondicionado, motor del ventilador, módulo de falla de la lámpara (1999-2000) |
| 24 | quince | Luces de parada, control de velocidad |
| 25 | veinte | Alarma, sistema de bloqueo |
| 26 | 7.5 | Haz alto, haz bajo |
| 27 | quince | Encendedor |
| 28 | treinta | Asientos eléctricos |
| 29 | treinta | Ventana trasera con calefacción |
| treinta | 7.5 | Gestión del motor, sistema de bloqueo, grupo de instrumentos |
| 31 años | 7.5 | Atenuador de panel, luz de matrícula, lámpara de guantera, módulo de observador de cinturón (2001-2002) |
| 32 | – | – |
| 33 | 7.5 | Luces de la mano izquierda |
| 34 | 7.5 | Espejos eléctricos, relojes, lámparas interiores |
| 35 años | 7.5 | Luces del lado derecho |
| 36 | quince | Radio |
| 37 | treinta | Calentador, aire acondicionado |
| 38 | 7.5 | Bolsas de aire |
| R12 | Lámparas de cortesía | |
| R13 | Descongelar la luneta trasera | |
| R14 | Motor del ventilador | |
| R15 | Limpiaparabrisas delantero | |
| R16 | Encendido | |
| D2 | Protección de voltaje inverso | |
Anuncios
Caja de fusibles del compartimento del motor
La unidad de distribución de energía está ubicada en el lado del conductor en el compartimiento del motor. Para revisar o reemplazar un fusible o relé, retire la tapa de la caja de fusibles soltando el pestillo (1) y levantándolo.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | – | – |
| 2 | quince | 2001-2002: Generador |
| 7.5 | 1999-2000: generador | |
| 3 | veinte | Faros antiniebla |
| cuatro | – | – |
| cinco | – | – |
| 6 | 3 | Mantenimiento de el motor |
| 7 | veinte | Luces de emergencia, bocina, interruptor multifunción |
| ocho | – | – |
| nueve | quince | Bomba de combustible |
| 10 | – | – |
| once | veinte | Gestión del motor (1999-2000), encendido (1999-2000), luces de circulación diurna |
| 12 | – | – |
| 13 | veinte | Sensores HEGO |
| catorce | – | – |
| quince | 7.5 | Luz de cruce derecha |
| dieciséis | 7.5 | Luz de cruce izquierda |
| 17 | 7.5 | Luz de carretera derecha |
| Dieciocho | 7.5 | Luz de carretera izquierda, grupo de instrumentos, luces antiniebla delanteras |
| 39 | – | – |
| 40 | veinte | Encendido, gestión del motor (2001-2002), puesta en marcha (1999), interruptor de faros (1999-2000) |
| 41 años | veinte | Mantenimiento de el motor |
| 42 | 40 | Calentador |
| 43 | – | – |
| 44 | – | – |
| 45 | 60 | Fuente de alimentación principal al sistema eléctrico del vehículo (relé de encendido) |
| 46 | – | – |
| 47 | – | – |
| 48 | – | – |
| 49 | 60 | Ventilador de enfriamiento del motor |
| cincuenta | – | – |
| 51 | 60 | abdominales |
| 52 | 60 | Módulo temporizador, luz interior, luneta trasera térmica, fusibles 25, 27, 28, 34 y 36 |
| R1 | Bomba de combustible | |
| R2 | Mantenimiento del motor | |
| R3 | Aire Acondicionado | |
| R4 | Luz de cruce | |
| R5 | Haz alto | |
| R6 | bocina | |
| R7 | Inicio | |
| R8 | Ventilador de enfriamiento del motor de alta velocidad | |
| R9 | Ventilador de enfriamiento del motor | |
| R10 | – | |
| R11 | Luces de circulación diurna | |
| D1 | 2000-2002: relé de arranque. | |
| 1999: Protección contra voltaje inverso | ||
| D2 | Aire Acondicionado | |
