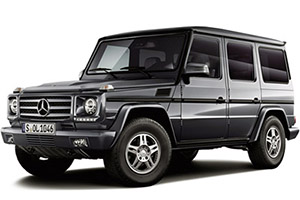

Diagrama de la caja de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Mercedes-Benz Clase G W463 (200 GE, 230 GE, 300 GE, 500 GE, G230, G300, G320 y G36 AMG) ( 1990, 1991, 1992 1993, 1994, 1995, 1996, 1997).
Comprobación y sustitución de fusibles
Los fusibles de su vehículo se utilizan para desconectar circuitos defectuosos. Si se funde un fusible, todos los componentes del circuito y sus funciones dejarán de funcionar. Si se quema el fusible, el elemento interno se derretirá. Los fusibles quemados deben reemplazarse por fusibles de la misma clasificación, reconocibles por su color y clasificación.
Si el fusible recién insertado también se funde, póngase en contacto con un taller especializado cualificado, como un centro autorizado Mercedes-Benz, para averiguar y eliminar la causa.
Notificación
- Antes de reemplazar el fusible, asegure el vehículo para que no se desplace y desconecte todos los consumidores eléctricos.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre los fusibles defectuosos con fusibles nuevos especificados del amperaje correcto. Si manipula o cortocircuita un fusible defectuoso, o si lo reemplaza con un fusible de mayor amperaje, los cables eléctricos pueden estar sobrecargados. Esto podría provocar un incendio. Existe riesgo de accidentes y lesiones.
- Utilice únicamente fusibles aprobados para vehículos Mercedes-Benz y que tengan la clasificación de fusible correcta para el sistema.
Localización
SAM trasero (100A)
Está ubicado al lado de la batería debajo de la parte posterior de la consola central.
| No. | PERO | La cadena esta protegida |
|---|---|---|
| uno | treinta | Plazo. 15R2 / TES izquierda |
| 2 | treinta | Plazo. 15R2 / TES derecha |
| cuatro | quince | Bomba de combustible |
| cinco | veinte | Repuesto |
| 6 | veinte | Repuesto |
| 7 | veinte | Repuesto |
| ocho | 7.5 | Módulo de antena, sirena ATA ATA, sensor de inclinación |
| nueve | 25 | OCP |
| 10 | veinte | Ventana trasera con calefacción |
| once | veinte | Repuesto |
| 12 | quince | Módulo de control del sensor de velocidad de salida |
| 13 | veinte | Asiento multicontorno (SA) |
| catorce | quince | Sistema de lavado de ventana trasera |
| quince | 10 | Abrir el tapón de llenado de combustible |
| dieciséis | Sistema de reconocimiento de voz | |
| veinte | 10 | Cierre centralizado Puerta alta |
| L | Relé de la bomba de combustible | |
| METRO | Relé 2, terminal 15R | |
| norte | Reserva de relé 2 | |
| ACERCA DE | Reserva de relé 1 | |
| PAG | Relé de luneta trasera calentado | |
| Q | Relé 1, terminal 15R | |
| R | Relé del tapón de llenado, interruptor de polaridad 1 | |
| S | Relé del tapón de llenado, interruptor de polaridad 2 | |
Anuncios
Caja de fusibles de la cabina del conductor (100 V)
Está ubicado detrás de una cubierta en el lado del conductor del panel de instrumentos.
| No. | PERO | La cadena esta protegida |
|---|---|---|
| 21 años | treinta | Unidad de control de la puerta delantera izquierda |
| 22 | treinta | Unidad de control de la puerta delantera derecha |
| 23 | cinco | Cúpula / Luz de lectura trasera |
| 24 | veinte | Parabrisas calefactado (SA) |
| 25 | treinta | Asiento del conductor / pasajero calefactado (SA) |
| 26 | 7.5 | Lámpara de entrada, iluminación de riel de entrada (SA) |
| 27 | treinta | Módulo de control del asiento del conductor, ajuste del volante |
| 28 | Bandeja de basura | |
| treinta | 40 | Aire acondicionado, sistema de recirculación de calefacción. |
| 31 años | veinte | EIS |
| 32 | treinta | Unidad de control de la puerta trasera izquierda |
| 33 | treinta | Unidad de control de la puerta trasera derecha |
| 34 | 7.5 | Teleayuda |
| 37 | quince | Bomba de vacío de bloqueo del diferencial |
| 38 | treinta | Bomba de vacío de bloqueo del diferencial |
| 39 | 40 | Módulo de control de caja de transferencia |
| 40 | 25 | abdominales |
| 41 años | 7.5 | UCP / aire acondicionado |
| 42 | 7.5 | Lámpara de advertencia de airbag |
| B | 10 | Interruptor de luz de freno del circuito 87 de la unidad de control del ABS |
| C | – | Repuesto |
| D | cinco | Interruptor de luz de freno del circuito de la unidad de control del ABS 15 |
| mi | – | Repuesto |
| F | veinte | Unidad de control de calefacción del asiento trasero |
| gramo | veinte | Ventilador auxiliar |
| HORA | veinte | Ventilador auxiliar |
Anuncios
SAM delantero (100С)
La unidad CAM-B (100C) está ubicada en el espacio para los pies del pasajero detrás de una cubierta debajo de la guantera.
| No. | PERO | La cadena esta protegida |
|---|---|---|
| 43a | quince | Esquema de sonido de fanfarria 15R |
| 43b | quince | Esquema de sonido de fanfarria 30 |
| 44 | cinco | Esquema de red telefónica 15R (SA) |
| 45 | 7.5 | Lámpara de advertencia SRS / circuito del módulo de control 15R |
| 46 | veinte | Limpiaparabrisas encendido / apagado |
| 47 | quince | Encendedor de cigarrillos, circuito de iluminación de la guantera 15R |
| 48 | quince | Plazo. 15 bobinas de encendido |
| 49 | 7.5 | Conectado al módulo de control de la lámpara de advertencia 15 SRS |
| cincuenta | cinco | Interruptor de luz |
| 51 | 7.5 | Combinación de instrumentos |
| 52 | quince | Inicio |
| 53 | quince | Mantenimiento de el motor |
| 54 | quince | Mantenimiento de el motor |
| 55 | 7.5 | Plazo. 87 ETC / transmisión |
| 56 | cinco | Bloqueo diferencial |
| 57 | cinco | Plazo. 30Z EIS |
| 59 | cincuenta | Bomba de retorno ABS |
| 61 | quince | Repuesto |
| 62 | cinco | Conector de línea de datos, luz de cruce |
| 63 | cinco | Haz bajo |
| 64 | 10 | Equipos |
| sesenta y cinco | 40 | Bomba de aire secundaria |
| PERO | Relevo de bocina de fanfarria | |
| B | Terminal 87 relé, chasis | |
| C | Relés 1 y 2 de la velocidad del limpiaparabrisas | |
| D | Terminal de relé 15R | |
| mi | Relé de control de bomba KSG | |
| F | Relé de bomba de aire | |
| gramo | Terminal 15 relé | |
| HORA | Relé de encendido / apagado de limpiaparabrisas | |
| I | Terminal 87 relé, motor | |
| K | Relé de arranque | |
Módulo de relé del compartimento de equipaje (100D)
Está ubicado debajo del cambiador de CD en el lado izquierdo del compartimiento trasero.
| Relé | Función |
|---|---|
| T | Relé de cierre centralizado (CL) |
| U | N36 Sensor de velocidad de la etapa final de la caja de cambios |
| V | K68 Relé del limpiaparabrisas trasero |
| W | K68 Relé del limpiaparabrisas trasero |
