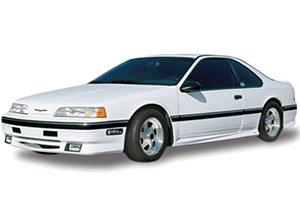

Diagrama de la caja de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford Thunderbird Mk10 (1989, 1990, 1991, 1992, 1993).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las piezas eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y que se haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del tablero
El panel de fusibles se encuentra debajo del tablero a la izquierda del volante. Retire la tapa para acceder a los fusibles.
| No. | PERO | Descripción |
|---|---|---|
| uno | veinte | Disyuntor: elevalunas eléctrico, techo solar, desbloqueo del maletero |
| 2 | veinte | Disyuntor: asiento eléctrico, seguros eléctricos de las puertas, asiento lumbar, puerta de combustible |
| 3 | veinte | Disyuntor: encendedor de cigarrillos, flash para transmisión |
| cuatro | 10 | Antirrobo, zumbador, relé de retroiluminación LCD, luz automática |
| cinco | quince | Radio, antena eléctrica, reproductor de CD |
| 6 | quince | Luces de freno, control de velocidad, ABS |
| 7 | 25 | Disyuntor: limpiaparabrisas / lavaparabrisas |
| ocho | quince | Faros antiniebla |
| nueve | quince | Sensores HEGO |
| 10 | 10 | Luces de marcha atrás, unidad de luz intermitente |
| once | treinta | Ventilador del calentador del aire acondicionado |
| 12 | quince | Sensor de dirección, luces de circulación diurna, sensor de nivel de lavado, interruptor de aire acondicionado con calefacción, entrada sin llave, entrada iluminada, espejo automático diurno / nocturno, grupo de instrumentos, interruptor de la ventana trasera con calefacción, sensor de nivel de refrigerante del motor, monitor de mantenimiento del automóvil, dirección asistida ajustable ( VAPS), control de disparo programable |
| 13 | quince | Relé del motor de freno antibloqueo |
| catorce | cinco | Iluminación de instrumentos, relé LCD |
| quince | – | No utilizado |
| dieciséis | 10 | Luces exteriores traseras |
| 17 | quince | Interruptor de luz principal, luces exteriores delanteras |
| Dieciocho | quince | Lámparas de iluminación, espejo eléctrico, interruptor de luz principal, luces de circulación diurna, lámparas en el compartimento del motor |
| diecinueve | 10 | Cuadro de instrumentos, Llamada, Sistema de frenos antibloqueo, Retención pasiva, Luz automática, Protección antirrobo |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
| No. | PERO | Descripción |
|---|---|---|
| PERO | 40 | Descongelar la luneta trasera |
| B | 40 | Motor de bomba hidráulica ABS |
| C | treinta | Radio, antirrobo, número de fusible: 6 (luces de freno, control de velocidad, ABS), 3 (encendedor de cigarrillos, intermitente para pasillo), 2 (asiento eléctrico, seguros de puertas eléctricos, asiento lumbar, puerta de combustible), |
| D | 60 | Luces, Lámparas de cortesía |
| mi | 40 | Restricción pasiva |
| F | treinta | Bobina de encendido, relé CEE, sensores |
| gramo | treinta | Unidad de control electrónico, sensores del motor |
| HORA | treinta | Bomba de combustible |
| I | treinta | Control de suspensión programable |
| J | 80 | Bloqueo de encendido |
| K | treinta | Sistema de freno antibloqueo |
| L | veinte | Bocina, alarma, intermitente |
| METRO | cinco | Radio, monitor de mantenimiento de vehículos, grupo electrónico |
