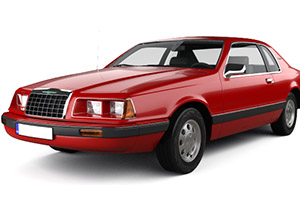

Diagrama de la caja de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford Thunderbird Mk9 (1983, 1984, 1985, 1986, 1987, 1988).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del tablero
El panel de fusibles se encuentra debajo del tablero a la izquierda del volante.
| No. | PERO | Descripción |
|---|---|---|
| uno | quince | Luces de freno y de emergencia, módulo de control de velocidad, relé de giro |
| 2 | 6 | Disyuntor: bomba de limpiaparabrisas y lavaparabrisas, limpiaparabrisas a intervalos |
| 3 | – | – |
| cuatro | quince | Luces traseras, luces de estacionamiento y luces de estacionamiento, luces de estacionamiento laterales y luces de estacionamiento, luces de grupo, luces de radio y reloj, luces de calefacción de aire acondicionado |
| cinco | quince | Indicadores de dirección y luces de marcha atrás, iluminación sin llave, espejo día / noche, zumbador Turbo Overboost |
| 6 | veinte | Control de luz de fondo con calefacción, apertura de la puerta trasera, módulo de bocina electrónica, luz apagada y pantalla de reloj, luces de giro y luces traseras para lectura, contador de movimiento, entrada de luz de fondo, módulo antirrobo, radio y luces de grupo |
| 7 | quince | Faros antiniebla (solo Turbo) |
| ocho | quince | Suministro de luz e iluminación de guantera, timbre de alarma clave, módulo de entrada iluminado, espejos eléctricos controlados a distancia, radio electrónica y memoria de grupo, relé antirrobo y reloj. |
| nueve | treinta | Motor del ventilador del calentador del aire acondicionado |
| 10 | veinte | Bocina, encendedor de cigarrillos, flash-to-pass, tapa de combustible, ajuste de velocidad |
| once | veinte | Radio, antena de potencia, amplificador de sonido |
| 12 | veinte | Disyuntor: seguros eléctricos de asientos y puertas, entrada sin llave, cerradura de la puerta del tanque de combustible |
| 13 | cinco | Cuadro de instrumentos, Radio, Control de temperatura, Luces del tablero |
| catorce | veinte | Disyuntor: elevalunas eléctricos, techo eléctrico Moon |
| quince | 10 | Luces traseras, luces de estacionamiento, carnet de conducir y faros de autobús |
| dieciséis | cuatro | EATC Memory, bocina, encendedor de cigarrillos |
| 17 | quince | Panel de instrumentos electrónicos, indicador de combustible, embrague del aire acondicionado, módulo de control de velocidad, módulo de advertencia gráfica |
| Dieciocho | 10 | Luces de advertencia, sistema de luces automático, electrónico |
