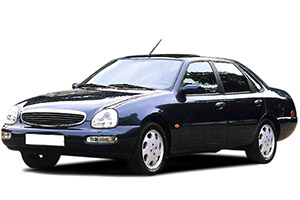

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford Scorpio Mk2 (1994, 1995, 1996, 1997, 1998).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Localización
- La caja de conexiones central está ubicada en el compartimiento del motor en el lado del conductor.
- La caja de conexiones de la batería se encuentra en el lado del pasajero.
Las cajas de conexiones contienen los principales fusibles y relés. Los circuitos protegidos están numerados en la caja de conexiones y además están simbolizados en el interior de la tapa.
Caja de distribución central
Para revisar o reemplazar un fusible o relé, desbloquee los pestillos (1) de la tapa y retírelo.
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | quince | Faros antiniebla delanteros, espejos exteriores con calefacción |
| 2 | cinco | Luz de estacionamiento LHD, luz de matrícula |
| 3 | 10 | Interruptor de luz externo |
| cuatro | 10 | Luz de cruce derecha, nivelación de faros |
| cinco | 10 | Luz de cruce del lado izquierdo |
| 6 | treinta | Asientos regulables eléctricamente |
| 7 | 25 | Motores de limpiaparabrisas, bombas de lavado |
| ocho | cinco | Radio |
| nueve | quince | bocina |
| 10 | 10 | Luz de carretera del lado izquierdo |
| once | 10 | Lado derecho de la luz de carretera |
| 12 | cinco | Luz de estacionamiento RHD |
| 13 | veinte | Bloqueo de encendido |
| catorce | quince | Luces traseras, indicadores de dirección, luces de freno |
| quince | 7.5 | Luces antiniebla traseras |
| dieciséis | 7.5 | Electrónica |
| 17 | 7.5 | Electrónica |
| Dieciocho | 10 | Luz tenue / baja RHD |
| diecinueve | veinte | lavafaros |
| veinte | veinte | Ventana trasera con calefacción |
| 21 años | 10 | Retrovisores exteriores calefactados |
| 22 | veinte | Módulos de cerradura de puerta |
| 23 | cinco | Iluminación del panel de instrumentos |
| 24 | quince | Iluminación interior, sistemas de audio |
| 25 | treinta | Elevador de ventana |
| 26 | treinta | Ventana eléctrica delantera |
| 27 | 10 | Bolsa de aire, ABS |
| 28 | treinta | Techo corredizo eléctrico, elevalunas eléctricos traseros |
| 29 | 25 | Motor del ventilador del calentador |
| R1 | Limpiaparabrisas trasero | |
| R2 | Limpiaparabrisas periódico (parabrisas) | |
| R3 | Haz bajo | |
| R4 | Ventana trasera con calefacción | |
| R5 | Ventana trasera con calefacción | |
| R6 | Haz alto | |
| R7 | Luz tenue / baja (GB) | |
| R8 | No utilizado | |
| R9 | Faros antiniebla | |
| R10 | bocina | |
| R11 | Interbloqueo de inicio (transmisión automática) | |
| R12 | Cerradura de la puerta trasera | |
| R13 | Puente | |
| R14 | Luces de circulación diurna (S, N, DK, SF) | |
Anuncios
Caja de conexiones de la batería
Para revisar o reemplazar un fusible o relé, desbloquee los pestillos (1) de la tapa y retírelo.
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| treinta | veinte | Suspensión autonivelante |
| 31 años | 10 | EEC V PCM |
| 32 | – | No utilizado |
| 33 | veinte | Tiempo de encendido |
| 34 | quince | Sistema de gestión del motor |
| 35 años | treinta | Compresor de aire acondicionado |
| 36 | 10 | Ahorro de energía (batería) |
| 37 | veinte | Sistema de gestión del motor |
| 38 | treinta | Parabrisas derecho calefactado |
| 39 | treinta | Ventilador de enfriamiento (1/1 + 2) |
| 40 | veinte | HO2S |
| 41 años | treinta | Parabrisas calefactado en el lado izquierdo |
| 42 | quince | Bomba de combustible |
| 43 | veinte | Encendedor de cigarrillos, asientos con calefacción eléctrica |
| 44 | treinta | Ventilador de enfriamiento (2) |
| 45 | 10 | Alarma |
| 46 | treinta | Módulo ABS |
| 47 | treinta | Módulo ABS |
| I | 80 | Caja de conexiones de la fuente de alimentación central |
| II | 60 | Caja de conexiones de la fuente de alimentación central |
| III | 60 | Caja de conexiones de la fuente de alimentación central |
| IV | cincuenta | Bujía incandescente para motor diesel |
| R16 | Ahorro de energía (batería) | |
| R17 | Bomba de combustible de alta presión | |
| R18 | Parabrisas calefactado | |
| R19 | Sistema de gestión del motor | |
| R20 | Suspensión autonivelante | |
| R21 | Bloqueo de encendido | |
| R22 | Puente | |
| R23 | Puente | |
| R24 | Aire acondicionado | |
| R25 | No utilizado | |
Relés auxiliares
| No. | Las cadenas están protegidas | Localización |
|---|---|---|
| R26 | Asientos con calefacción | Consola central |
| R27 | Techo corredizo eléctrico | Lucas |
| R28 | Motor del ventilador del calentador | Soporte detrás de la guantera |
| R29 | Indicadores de dirección | Junto a la columna de dirección |
| R30 | Interruptor de disparo (ventanas) | Puerta del conductor |
| R31 | lavafaros | Soporte detrás de la guantera |
| R32 | Bujía incandescente para motor diesel | Compartimiento del motor |
| R33 | Intervalo de limpiaparabrisas de la ventana trasera | Junto a la columna de dirección |
| R34 | Ventilador de enfriamiento del motor | Compartimiento del motor |
| R35 | Faros antiniebla delanteros (NL, S) | Debajo del tablero |
| R36 | No utilizado | – |
| R37 | Sistema de control de velocidad | Soporte detrás de la guantera |
| R38 | Compresor de aire | Soporte detrás de la guantera |
