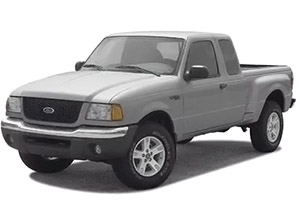

Diagrama de bloques de fusibles (ubicación de fusibles), ubicaciones y funciones de fusibles y relés Ford Ranger (Norteamérica) (2001, 2002, 2003).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificacion
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Caja de fusibles del habitáculo
El panel de fusibles está ubicado en el lado izquierdo del panel de instrumentos frente a la puerta del lado del conductor. Tire de la cubierta del panel hacia afuera para acceder a los fusibles.
| No. | PERO | Cadenas protegidas |
|---|---|---|
| uno | cinco | Interruptor de espejo de poder |
| 2 | 10 | Luces de circulación diurna (DRL), luces traseras, caja de cambios, interruptor del airbag del pasajero, relé del motor del ventilador |
| 3 | 7.5 | 2001-2002: Conector para remolcar remolque de parada / giro derecho |
| 2003: Conector para remolque de remolque con tope / giro a la izquierda | ||
| cuatro | – | No utilizado |
| cinco | quince | Módulo de control 4 × 4 |
| 6 | 2 | 2002-2003: sensor de presión de freno |
| 7 | 7.5 | 2001-2002: Conector giratorio / de bloqueo izquierdo de remolque de remolque |
| 2003: Conector para remolque de remolque con tope / giro a la derecha | ||
| ocho | – | No utilizado |
| nueve | 7.5 | Interruptor de posición del pedal de freno |
| 10 | 7.5 | Conjunto de amplificador / servo de control de velocidad, módulo electrónico estándar (GEM), actuador de enclavamiento de cambio, señales de giro, 4 × 4 |
| once | 7.5 | Grupo de instrumentos, 4×4, interruptor de luz principal, módulo de seguridad central para camiones (TCSM), GEM |
| 12 | – | No utilizado |
| 13 | veinte | Interruptor de posición del pedal de freno |
| catorce | 10 | Módulo de control ABS |
| quince | – | No utilizado |
| dieciséis | treinta | Motor de limpiaparabrisas, relé de limpiaparabrisas Hi-Lo, relé de funcionamiento / estacionamiento de limpiaparabrisas |
| 17 | veinte | Encendedor de cigarrillos, conector de enlace de datos (DLC) |
| Dieciocho | – | No utilizado |
| diecinueve | 25 | Módulo de control del tren motriz (PCM) Diodo de potencia, encendido, PATS |
| veinte | 7.5 | Módulo electrónico genérico (GEM), radio |
| 21 años | quince | Intermitente (peligro) |
| 22 | veinte | Tomacorriente auxiliar |
| 23 | – | No utilizado |
| 24 | 7.5 | Interruptor de posición del pedal del embrague (CPP), relé de interrupción del motor de arranque |
| 25 | – | No utilizado |
| 26 | 10 | Relé de ahorro de energía, caja de relés adicional, módulo de restricción central (RCM), módulo electrónico estándar (GEM), grupo de instrumentos |
| 27 | – | No utilizado |
| 28 | 7.5 | Módulo electrónico genérico (GEM), radio |
| 29 | veinte | Radio |
| treinta | – | No utilizado |
| 31 años | – | No utilizado |
| 32 | – | No utilizado |
| 33 | quince | Faros, módulo de luces de circulación diurna (DRL), grupo de instrumentos |
| 34 | – | No utilizado |
| 35 años | quince | Relé de bocina si no está equipado con un módulo de seguridad central para camión |
| 36 | – | No utilizado |
Anuncios
Caja de fusibles del compartimento del motor
La caja de distribución de energía está ubicada en el compartimiento del motor al lado de la batería.
Motor 2.3L
Motores 3.0 ly 4.0 l (2001)
Motores 3.0 ly 4.0 l (2002-2003)
| No. | PERO | Cadenas protegidas |
|---|---|---|
| uno | cincuenta | Panel de fusibles I / P |
| 2 | cincuenta | Amplificador (solo sistema de audio Tremor) |
| 3 | – | No utilizado |
| cuatro | – | No utilizado |
| cinco | – | No utilizado |
| 6 | cincuenta | Motor de bomba ABS |
| 7 | treinta | Módulo de control del tren motriz (PCM) |
| ocho | veinte | Cerraduras eléctricas de puertas y acceso remoto |
| nueve | – | No utilizado |
| 10 | – | No utilizado |
| once | cincuenta | Relé de arranque, interruptor de encendido |
| 12 | veinte | Ventanas eléctricas |
| 13 | veinte | Motores de 3.0L y 4.0L: motor 4 × 4 |
| catorce | – | No utilizado |
| quince | – | No utilizado |
| dieciséis | 40 | Motor del ventilador |
| 17 | veinte | Motor de 2,3 l: ventilador de refrigeración adicional |
| Dieciocho | – | No utilizado |
| diecinueve | – | No utilizado |
| veinte | – | No utilizado |
| 21 años | 10 | Memoria PCM |
| 22 | – | No utilizado |
| 23 | veinte | Motor de la bomba de combustible |
| 24 | treinta | Faros |
| 25 | 10 | Solenoide del embrague del aire acondicionado |
| 26 | – | No utilizado |
| 27 | – | No utilizado |
| 28 | treinta | Módulo 4WABS |
| 29 | – | No utilizado |
| treinta | quince | Tractor de remolque |
| 31 años | veinte | Faros antiniebla, luces de circulación diurna (DRL) |
| 32 | – | No utilizado |
| 33 | quince | Lámpara de estacionamiento |
| 34 | – | No utilizado |
| 35 años | – | No utilizado |
| 36 | – | No utilizado |
| 37 | – | No utilizado |
| 38 | 10 | Luz de cruce del faro izquierdo |
| 39 | – | No utilizado |
| 40 | – | No utilizado |
| 41 años | veinte | Sensores de oxígeno calefactados |
| 42 | 10 | Luz de cruce, faro derecho |
| 43 | – | Motor de 2.3L: (resistencia) |
| 44 | – | No utilizado |
| 51 | – | No utilizado |
| 52 | – | No utilizado |
| 53 | – | Diodo: Módulo de control del tren motriz (PCM) |
| 45A | Limpiaparabrisas HI / LO | |
| 45B | Limpiaparabrisas / llanta | |
| 46A | Motor 2.3L: bomba de combustible | |
| Motores 3.0L y 4.0L (2002-2003): Bomba de combustible | ||
| 46B | Motor de 2,3 l: arrastre de un remolque | |
| Motores de 3.0L y 4.0L (2001): bomba de lavado frontal | ||
| Motores 3.0 ly 4.0 l (2002-2003): Remolcador-remolcador | ||
| 47 | Motor 2.3L: motor de arranque | |
| Motores 3.0L y 4.0L (2001): A / B – no usado | ||
| 47A | Motores de 3.0L y 4.0L (2002-2003): Solenoide de embrague de A / C | |
| 47B | Motores 3.0 L y 4.0 L (2002-2003): Bomba de lavado frontal | |
| 48 | Motor de 2,3 l: ventilador de refrigeración adicional | |
| 48A | Motores de 3,0 ly 4,0 l: faros antiniebla | |
| 48B | Motores de 3,0 ly 4,0 l: relé de faros antiniebla | |
| 49 | Motores 3.0L y 4.0L (2001): motor de arranque | |
| cincuenta | No utilizado | |
| 50A | Motores 3.0L y 4.0L (2001): no usados | |
| 50B | Motores 3.0L y 4.0L (2001): Bomba de combustible | |
| 54 | Módulo de control del tren motriz (PCM) | |
| 55 | Soplador | |
| 56 | Motores 3.0L y 4.0L (2002-2003): motor de arranque | |
| 56A | Solenoide del embrague del aire acondicionado | |
| 56B | Motor de 2,3 l: bomba de lavado delantero | |
| Motores de 3.0L y 4.0L (2001): Remolque de un remolque | ||
