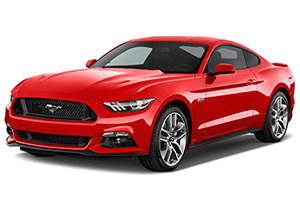

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford Mustang (2015, 2016, 2017, 2018).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra en el lado derecho en el espacio para los pies del pasajero, detrás de la moldura y la tarjeta de código de plástico.
Para quitar el panel de tapicería, levántelo utilizando los ganchos de bloqueo traseros mientras lo tira hacia usted y lo gira hacia un lado. Para reinstalarlo, alinee las pestañas con las ranuras del panel, baje el panel a su lugar y luego presione hacia abajo.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | 10 | Lámparas de demanda |
| 2 | 7.5 | Módulo de memoria Power Mirror |
| 3 | veinte | Desbloqueo de la consola del conductor |
| cuatro | cinco | No utilizado |
| cinco | veinte | Amplificador de subwoofer |
| 6 | 10 | No utilizado (repuesto) |
| 7 | 10 | No utilizado (repuesto) |
| ocho | 10 | No utilizado (repuesto) |
| nueve | 10 | No utilizado |
| 10 | cinco | No utilizado |
| once | cinco | No utilizado |
| 12 | 7.5 | Módulo de control de clima |
| 13 | 7.5 | Módulo de puerta de enlace. Módulo de control de la columna de dirección. Combinación de instrumentos |
| catorce | 10 | No utilizado (repuesto) |
| quince | 10 | Módulo de puerta de enlace |
| dieciséis | quince | Liberación de la tapa de la cubierta |
| 17 | cinco | No utilizado (repuesto) |
| Dieciocho | cinco | Módulo sensor de intrusión |
| diecinueve | 7.5 | Indicador de desactivación del airbag del pasajero |
| veinte | 7.5 | No utilizado (repuesto) |
| 21 años | cinco | Sensor de temperatura y humedad en el coche. |
| 22 | cinco | Módulo del sistema de clasificación de pasajeros |
| 23 | 10 | Interruptores. Ventanas eléctricas. Espejo retrovisor |
| 24 | veinte | Desbloqueo del cierre centralizado |
| 25 | treinta | 2016-2017: Magnerid |
| 26 | treinta | Motor de vidrio delantero derecho |
| 27 | treinta | Amplificador |
| 28 | veinte | Módulo de carrocería auxiliar |
| 29 | treinta | Poder del cristal trasero izquierdo |
| treinta | treinta | Cristal trasero derecho eléctrico |
| 31 años | quince | No utilizado (repuesto) |
| 32 | 10 | Entrada remota sin llave. Display multifuncional. SINCRONIZACIÓN. Módulo del sistema de posicionamiento global. Manómetros |
| 33 | veinte | Unidad principal de audio |
| 34 | treinta | Ejecución de autobús |
| 35 años | cinco | Módulo de control de sujeción |
| 36 | quince | Módulo de carrocería auxiliar |
| 37 | quince | Neumático de aceleración de la centralita |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor. Contiene fusibles de alta corriente que protegen los principales sistemas eléctricos de su vehículo contra sobrecargas.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | – | No utilizado |
| 2 | – | No utilizado |
| 3 | – | No utilizado |
| cuatro | – | No utilizado |
| cinco | cincuenta | Bomba de freno automática |
| 6 | cincuenta | Módulo de control de la carroceria |
| 7 | 60 | Módulo de control de la carroceria |
| ocho | cincuenta | Módulo de control de la carroceria |
| nueve | 40 | Ventana trasera con calefacción |
| 10 | 40 | Motor del ventilador |
| once | treinta | Ventana delantera izquierda |
| 12 | treinta | Asiento del conductor |
| 13 | treinta | Asiento del pasajero |
| catorce | treinta | Módulo de asiento con climatizador |
| quince | veinte | Motor de techo convertible |
| dieciséis | – | No utilizado |
| 17 | veinte | Motor de techo convertible |
| Dieciocho | – | No utilizado |
| diecinueve | veinte | Relé de bloqueo de la columna de dirección |
| veinte | 10 | Interruptor de freno |
| 21 años | veinte | bocina |
| 22 | 10 | Relé del módulo de control del tren motriz |
| 23 | 10 | Acoplamiento de aire acondicionado |
| 24 | treinta | Módulo de calidad de voltaje |
| 25 | – | No utilizado |
| 26 | 25 | Motor de limpiaparabrisas |
| 27 | – | No utilizado |
| 28 | treinta | Válvula de freno automática |
| 29 | treinta | Ventilador electrónico 1 |
| treinta | treinta | Solenoide de arranque |
| 31 años | 40 | Ventilador electrónico 3 |
| 32 | 10 | Bobina de relé de pestillo |
| 33 | veinte | Faros de descarga a la izquierda de alta intensidad |
| 34 | quince | 2016-2017: válvulas de escape |
| 35 años | veinte | Faros de descarga de alta intensidad derechos |
| 36 | 10 | Alt significado |
| 37 | – | No utilizado |
| 38 | veinte | Potencia del vehículo 1 |
| 39 | – | No utilizado |
| 40 | veinte | Potencia del vehículo 2 |
| 41 años | quince | Inyectores de combustible |
| 42 | quince | Potencia del vehículo 3 |
| 43 | – | No utilizado |
| 44 | quince | Potencia del vehículo 4 |
| 45 | – | No utilizado |
| 46 | veinte | 2016-2017: bomba diferencial |
| 47 | – | No utilizado |
| 48 | treinta | 2016-2017: bomba de combustible n. ° 2 |
| 49 | treinta | Bomba de combustible |
| 51 | – | No utilizado |
| 53 | veinte | Encendedor |
| 54 | veinte | Toma auxiliar |
| 55 | 25 | Ventilador electrónico 2 |
| 56 | – | No utilizado |
| 58 | – | No utilizado |
| 60 | cinco | Módulo de control de transmisión |
| 61 | – | No utilizado |
| 62 | cinco | Interruptor de arranque / parada de freno antibloqueo |
| 63 | – | No utilizado |
| 64 | cinco | Dirección asistida electrónica |
| sesenta y cinco | – | No utilizado |
| 66 | cinco | Sistema de información de puntos ciegos. Cámara trasera. Bobinas de relé de compresor de A / C |
| 67 | – | No utilizado |
| 68 | 10 | Interruptor de ajuste de faros |
| 70 | 10 | Retrovisores exteriores calefactados |
| 71 | – | No utilizado |
| 72 | cinco | Módulo sensor de lluvia |
| 73 | – | No utilizado |
| 74 | cinco | Sensor de masa de aire |
| 75 | – | No utilizado |
| 83 | – | No utilizado |
| 84 | – | No utilizado |
| 85 | – | No utilizado |
| 86 | – | No utilizado |
| 87 | – | No utilizado |
| 88 | – | No utilizado |
| cincuenta | Relé de bloqueo de la columna de dirección | |
| 52 | Relevo de bocina | |
| 57 | Relé de embrague de A / C | |
| 59 | 2016-2017: relé, válvulas de escape | |
| 69 | Relé de punto de alimentación auxiliar | |
| 76 | Ventana trasera con calefacción | |
| 77 | Ventilador de refrigeración electrónico 2 | |
| 78 | Relé de faro izquierdo de alta potencia (exportación) | |
| 79 | Relé de faro derecho derecho (exportación) | |
| 80 | Relé de limpiaparabrisas | |
| 81 años | Solenoide de arranque | |
| 82 | Relé del módulo de control del tren motriz | |
| 89 | Relé de ventilador electrónico 1 | |
| 90 | 2016-2017: relé bomba diferencial | |
| 91 | Relé de ventilador electrónico 3 | |
| 92 | Relé del motor del ventilador | |
| 93 | 2016-2017: relé de bomba de combustible n. ° 2. | |
| 94 | Relé de la bomba de combustible | |
