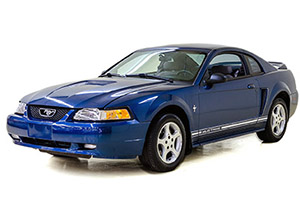

Diagrama de la caja de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford Mustang (1999, 2000, 2001, 2002, 2003, 2004).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificacion
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del tablero
El panel de fusibles se encuentra debajo y a la izquierda del volante cerca del pedal del freno. Retire la tapa del panel para acceder a los fusibles.
| No. | PERO | Descripción |
|---|---|---|
| uno | veinte | Encendedor |
| 2 | veinte | Controles del motor |
| 3 | – | No utilizado |
| cuatro | 10 | Faro de luz de cruce derecho |
| cinco | quince | Cuadro de instrumentos, interruptor de control de tracción |
| 6 | veinte | Relé de arranque |
| 7 | quince | GEM, Lámparas de interior |
| ocho | veinte | Controles del motor |
| nueve | treinta | 2002-2004: subwoofers Mach 460 |
| 10 | 10 | Faro de luz de cruce izquierdo |
| once | quince | Lámparas de marcha atrás |
| 12 | 2 | 2003-2004: PCV calentado |
| 13 | quince | Destellador electrónico |
| catorce | – | No utilizado |
| quince | quince | Poder lumbar |
| dieciséis | – | No utilizado |
| 17 | quince | Servo de control de velocidad, actuador de bloqueo de cambio |
| Dieciocho | quince | Destellador electrónico |
| diecinueve | quince | Interruptor de espejo eléctrico, GEM, antirrobo. Relés, cerraduras eléctricas de puertas, interruptores de puerta |
| veinte | quince | Interruptor de techo convertible |
| 21 años | cinco | Cuadro de instrumentos y memoria de control del motor |
| 22 | – | No utilizado |
| 23 | quince | Embrague del aire acondicionado, interruptor del calentador |
| 24 | treinta | Motor del ventilador del climatizador |
| 25 | 25 | Abrir la tapa del maletero |
| 26 | treinta | Motor de limpiaparabrisas, relé de limpiaparabrisas |
| 27 | 25 | Radio |
| 28 | quince | GEM, interruptor de anulación de aceleración |
| 29 | quince | Módulo ABS |
| treinta | quince | Módulo de luces de circulación diurna (DRL) |
| 31 años | 10 | Conector de enlace de datos |
| 32 | quince | Radio, reproductor de CD (1999-2001), GEM |
| 33 | quince | Interruptor de luz de freno, interruptor de corte de control de velocidad |
| 34 | veinte | Cuadro de instrumentos, CCRM, conector de enlace de datos, módulo transceptor Securilock |
| 35 años | quince | Actuador de bloqueo de cambio, PCM, servo de control de velocidad, módulo ABS |
| 36 | quince | Módulo de control de airbag |
| 37 | 10 | Iluminación regulable |
| 38 | veinte | Haz alto |
| 39 | cinco | JOYA |
| 40 | – | No utilizado |
| 41 años | quince | Señal de parada |
| 42 | – | No utilizado |
| 43 | veinte | Disyuntor: ventanas eléctricas |
| 44 | – | No utilizado |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor.
| No. | PERO | Descripción |
|---|---|---|
| uno | cincuenta | V8: motor del ventilador de refrigeración |
| treinta | V6: motor del ventilador de refrigeración (disyuntor) | |
| 2 | treinta | Faros |
| 3 | 40 | Relé de arranque, interruptor de encendido |
| cuatro | 40 | Bloqueo de encendido |
| cinco | 40 | Bloqueo de encendido |
| 6 | 40 | Panel de instrumentos Panel de fusibles, grupo de instrumentos, módulo de control del tren motriz (PCM) |
| 7 | treinta | 1999-2002: Inyección de aire secundaria (solo 3.8L) |
| ocho | cincuenta | Módulo ABS |
| nueve | veinte | Tomacorriente auxiliar |
| 10 | treinta | Luces del parque |
| once | treinta | Control de descongelación de la ventana trasera |
| 12 | 40 | Elevalunas eléctricos (1999-2002), Cerraduras eléctricas |
| 13 | treinta | 2003-2004: Amplificadores derechos MACH 1000 |
| catorce | veinte | Bomba de combustible |
| quince | 10 | 1999-2002: Radio |
| treinta | 2003-2004: Amplificadores izquierdos MACH 1000 | |
| dieciséis | veinte | bocina |
| 17 | veinte | Sistema de freno antibloqueo |
| Dieciocho | 25 | Asientos eléctricos |
| diecinueve | 10 | 2002-2004: bomba intercooler (solo Cobra) |
| veinte | veinte | Generador |
| 21 años | – | No utilizado |
| 22 | – | No utilizado |
| 23 | – | No utilizado |
| 24 | veinte | Presión del aire acondicionado |
| 25 | – | No utilizado |
| 26 | treinta | PCM |
| 27 | veinte | Módulo DRL, relé de luz antiniebla |
| 28 | 25 | Disyuntor: tapa abatible |
| R1 | Interrupción de la luz antiniebla | |
| R2 | En t. Limpiaparabrisas | |
| R3 | Limpiaparabrisas HI / LO | |
| R4 | Inicio | |
| R5 | Faros antiniebla | |
