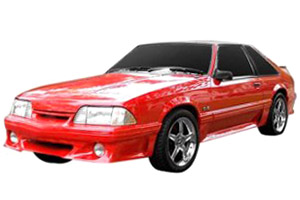

Diagrama de bloques de fusibles (diseño de fusibles), ubicación y propósito de los fusibles Ford Mustang (1987, 1988, 1989, 1990, 1991, 1992, 1993).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del tablero
Los fusibles se encuentran debajo del tablero.
| No. | PERO | Descripción |
|---|---|---|
| uno | quince | Luces de freno, luces de emergencia, control de velocidad |
| 2 | 7.5 | Disyuntor: limpiaparabrisas, bomba de lavado de parabrisas, limpiaparabrisas de intervalo, indicador de nivel de líquido de lavado |
| 3 | – | No utilizado |
| cuatro | quince | Luces traseras, luces de estacionamiento, luces de posición laterales, luces de grupo de instrumentos, luces con licencia |
| cinco | quince | Luces de señal de giro, luces traseras, módulo de fluido, relé de ventana trasera con calefacción |
| 6 | veinte | Embrague de aire acondicionado, ventana trasera con calefacción, tapa del maletero abierta, módulo de control de velocidad, reloj / radio, posicionador de acelerador de aire acondicionado, relé de luz diurna / nocturna |
| 7 | – | No utilizado |
| ocho | quince | Luces de cortesía, Timbre de advertencia de llave, Puerta de llenado de combustible abierta, Radio, Espejo eléctrico |
| nueve | treinta | Motor del ventilador del calentador |
| 10 | veinte | Relé de advertencia de kilometraje bajo en aceite |
| once | quince | Radio, grabadora, sonido premium, ecualizador gráfico |
| 12 | quince | Sistema de airbag |
| 13 | cinco | Lámparas de iluminación del cuadro de instrumentos, Radio, Control de temperatura, Lámparas de cenicero, Lámpara de pie “PRNDL” |
| catorce | veinte | Disyuntor: Fusible de 15 A para ventanas eléctricas |
| quince | quince | Faros antiniebla |
| dieciséis | veinte | Cuerno, encendedor |
| 17 | – | No utilizado |
| Dieciocho | quince | Balizas de advertencia, posicionador electromagnético del acelerador, módulo de combustible bajo, zumbador de temporizador dual, tacómetro, relé de ralentí del motor, módulo de fluido / pantalla |
