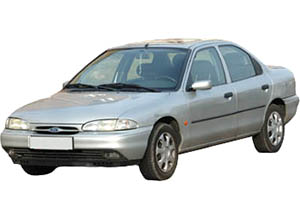

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford Mondeo Mk1 (1992, 1993, 1994, 1995, 1996).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificacion
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del habitáculo
La caja de fusibles se encuentra debajo del tablero del lado del conductor.
| No. | PERO | Componente fusionado |
|---|---|---|
| diecinueve | 7.5 | Espejos térmicos |
| veinte | 10 | Motores de limpiaparabrisas |
| 21 años | 40 | Ventanas eléctricas |
| 22 | 7.5 | abdominales |
| 23 | quince | Terminal 15, luces de marcha atrás, inmovilizador, aire acondicionado, interruptor de señal de giro, boquillas de lavado con calefacción, P / N |
| 24 | quince | Luces de parada |
| 25 | veinte | Lámparas de marcha atrás |
| 26 | veinte | Faros antiniebla |
| 27 | quince | Encendedor |
| 28 | treinta | Ajuste del asiento, sistema de limpieza de faros |
| 29 | treinta | Ventana trasera con calefacción |
| treinta | 7.5 | Terminal 15, iluminación interior, zumbador |
| 31 años | 7.5 | Iluminación del panel de instrumentos |
| 32 | 7.5 | Radio (Terminal 75) |
| 33 | 7.5 | Luces laterales – lado izquierdo |
| 34 | 7.5 | Terminal 30, iluminación interior, espejos regulables eléctricamente, reloj |
| 35 años | 7.5 | Luces laterales – lado derecho |
| 36 | quince | Radio |
| 37 | treinta | Motor del ventilador del calentador |
| 38 | 7.5 | Bolsa de aire |
| K1 | Descongelar la luneta trasera | |
| K14 | Motor del ventilador del calentador | |
| K41 | Encendido | |
| K47 | Luz interior | |
| K162 | Motor del limpiaparabrisas | |
| V10 | Protección de voltaje inverso | |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
| No. | PERO | Componente fusionado |
|---|---|---|
| uno | 80 | La fuente de alimentación principal del sistema eléctrico del vehículo. |
| 2 | 60 | Ventilador de enfriamiento del motor |
| 3 | 60 | ABS, precalentamiento (diésel) |
| cuatro | veinte | Encendido, módulo EEC, luces de circulación diurna |
| cinco | treinta | Vidrio frontal calefactado |
| 6 | treinta | Vidrio frontal calefactado |
| 7 | veinte | abdominales |
| ocho | treinta | Asientos calefactados, calefactor adicional |
| nueve | veinte | Control electrónico del motor (EEC) |
| 10 | veinte | Interruptor de encendido, luz de estacionamiento |
| once | 3 | Memoria PCM |
| 12 | quince | Bocina y sistema de alarma |
| 13 | veinte | Sensor HEGO |
| catorce | quince | Bomba de combustible |
| quince | 10 | Luz baja derecha |
| dieciséis | 10 | Luz de cruce a la izquierda |
| 17 | 10 | Luz de carretera a la derecha |
| Dieciocho | 10 | Luz de carretera izquierda |
| K4 | Bomba de combustible | |
| K5 | Luces de circulación diurna | |
| K22 | Inicio | |
| K32 | Aire acondicionado | |
| K33 | bocina | |
| K36 | Haz bajo | |
| K37 | Haz alto | |
| K40 | Vidrio frontal calefactado | |
| K45 | Ventilador del radiador | |
| K46 | Ventilador del radiador (alta velocidad) | |
| K81 | PCM (diésel) | |
| K107 | Acondicionador de aire (diesel) | |
| K163 | PCM (gasolina) | |
| V8 | Protección de voltaje inverso | |
