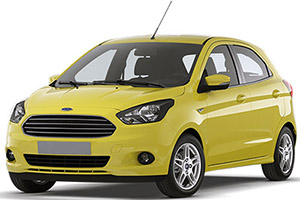

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford Ka + (2014, 2015, 2016, 2017, 2018).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Caja de fusibles del habitáculo
Está ubicado detrás de la guantera en el tablero. Abra la guantera y vacíela, presione los pestillos laterales de la guantera hacia adentro y baje la caja de abajo.
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | 10 | Unidad de audio (sin SYNC) |
| 2 | treinta | – |
| 3 | veinte | – |
| cuatro | 7.5 | Lógica de ventanas eléctricas (un toque arriba / abajo), espejos eléctricos |
| 6 | 10 | Módulo de control de clima, módulo SYNC, pantalla multifunción, panel de control integrado, módulo GPS, cargador USB (sin SYNC) |
| ocho | 7.5 | Grupo de instrumentos, módulo de puerta de enlace de enlace de datos (con SYNC) |
| 10 | cinco | Módulo de control de clima (sin aire acondicionado), sensor de temperatura del vehículo (con EATC), dirección asistida eléctrica |
| 12 | 10 | Módulo de control de airbag, interruptor de desactivación del airbag del pasajero, bomba del lavaparabrisas |
| catorce | – | – |
| dieciséis | treinta | Relé de encendido del módulo de control de la carrocería |
| 17 | veinte | Radio con batería |
| Dieciocho | 10 | Módulo de puerta de enlace de enlace de datos (con SYNC) |
| diecinueve | 10 | Switch de ignición |
| veinte | – | – |
| 21 años | 10 | – |
| 22 | 10 | Módulo de ayuda al aparcamiento trasero |
| 23 | veinte | Relé de bloqueo de puerta eléctrico |
| 24 | 25 | – |
| CB01 | treinta | Disyuntor: ventanas eléctricas |
Anuncios
Caja de fusibles del compartimento del motor
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | 40 | Motor del ventilador |
| 2 | – | – |
| 3 | – | – |
| cuatro | treinta | Automóviles de cuatro y cinco puertas sin asientos con calefacción, Automóviles de cinco puertas con asientos con calefacción. |
| cuatro | 40 | Asiento con calefacción de cuatro puertas para automóvil |
| cinco | treinta | Relé de arranque |
| 6 | – | – |
| 7 | – | – |
| ocho | cinco | Bobina de relé del módulo de control de potencia, bobina de relé de la bomba de combustible, bobina de relé de encendido |
| nueve | 10 | Compresor de aire acondicionado |
| 10 | – | – |
| once | – | – |
| 12 | – | – |
| 13 | – | – |
| catorce | – | – |
| quince | – | – |
| dieciséis | – | – |
| 17 | veinte | Encendedor |
| Dieciocho | 10 | bocina |
| diecinueve | 7.5 | Espejos térmicos |
| veinte | veinte | Módulo de control de transmisión |
| 21 años | veinte | Sensor HEGO, sensor CMS, válvula de purga, sincronización variable de válvulas |
| 22 | cinco | Bobina de relé de aire acondicionado, bobina de relé de ventilador de refrigeración |
| 23 | quince | Bobina de encendido |
| 24 | – | – |
| 25 | cinco | Bobina de relé de limpiaparabrisas |
| 26 | cinco | Bobina de relé iluminada |
| 27 | 10 | Módulo del sistema de frenos antibloqueo, control de posición de los faros |
| 28 | 10 | Módulo de control de transmisión |
| 29 | – | – |
| treinta | – | – |
| 31 años | 40 | Sistema de freno antibloqueo |
| 32 | – | – |
| 33 | treinta | Remolque de remolque |
| 34 | veinte | Asientos con calefacción |
| 35 años | treinta | Ventilador |
| 36 | – | – |
| 37 | veinte | Bomba de combustible, inyectores de combustible |
| 38 | veinte | Módulo de control de estabilidad electrónico |
| 39 | 10 | Interruptor de freno |
| 40 | veinte | Relevo de bocina |
| 41 años | veinte | Motor de limpiaparabrisas delantero |
| 42 | quince | Motor limpiaparabrisas trasero |
| 43 | 10 | bocina |
| 44 | 10 | Luz de circulación diurna |
| R1 | Módulo de control de transmisión y carga | |
| R2 | Limpiaparabrisas | |
| R3 | Cargas incendiarias | |
| R4 | Luz de circulación diurna | |
| R5 | Motor de arranque | |
| R6 | Compresor de aire acondicionado | |
| R7 | Luz de fondo calefactada | |
| R8 | Asientos con calefacción | |
| R9 | Cuerno (unidad de control del cuerpo) | |
| R10 | Ventilador | |
| R11 | – | |
| R12 | Motor del ventilador | |
| R13 | Bomba de combustible | |
Caja de fusibles de batería
Esta caja de fusibles está unida al terminal positivo de la batería.
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | 450 | Generador de motor de arranque |
| 2 | 60 | Dirección asistida eléctrica. |
| 3 | – | Caja de conexiones del motor |
| cuatro | 125 | Módulo de control de la carroceria |
| cinco | 70 | – |
