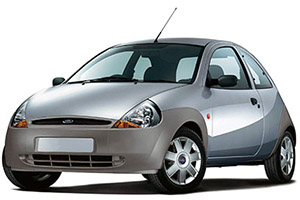

Diagrama de bloques de fusibles (diseño de fusibles), ubicación y propósito de los fusibles Ford Ka (1996, 1997, 1998).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Los fusibles y relés se encuentran detrás de una cubierta en el panel frontal.
Diagrama de la caja de fusibles del habitáculo
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | veinte | Ventana trasera con calefacción, cierre centralizado, espejos exteriores con calefacción |
| 2 | 10 | Iluminación interior, reloj, radio, enlace de datos. |
| 3 | treinta | Módulo ABS |
| cuatro | 3 | Unidad de control del motor, relé principal |
| cinco | quince | Encendedor |
| 6 | 10 | Luces de posición del lado izquierdo, luces del panel de instrumentos, luces de timbre de señal |
| 7 | 10 | Luces del lado derecho, luces traseras |
| ocho | 10 | Luz de cruce del lado izquierdo |
| nueve | 10 | Lado derecho de luz de cruce |
| 10 | 10 | Luz de carretera izquierda, indicador de luz de carretera |
| once | 10 | Lado derecho de la luz de carretera |
| 12 | treinta | Motor del ventilador del calentador, motor de recirculación |
| 13 | quince | Control de iluminación, luz de freno |
| catorce | treinta | Ventanas eléctricas |
| quince | veinte | Control de iluminación |
| dieciséis | veinte | Motor de limpiaparabrisas, motor de bomba de lavado |
| 17 | quince | Aire acondicionado, relé de encendido, cuadro de instrumentos, cierre centralizado, iluminación de entrada |
| – | 7.5 | Relé de encendido, grupo de instrumentos, relé de la bomba de combustible, control electrónico del motor |
| Dieciocho | 10 | Módulo de airbag |
| diecinueve | 25 | Bomba de combustible, transformador de encendido |
| veinte | membrillo | Control electrónico del motor |
| – | membrillo | Sistema de gestión electrónica del motor, módulo ABS, relé del ventilador de refrigeración del motor |
| 21 años | 10 | Luz antiniebla trasera |
| – | veinte | Motor de limpiaparabrisas trasero, luz de marcha atrás, aire acondicionado, válvula de agua del calentador |
| 22 | 10 | Indicadores de dirección |
