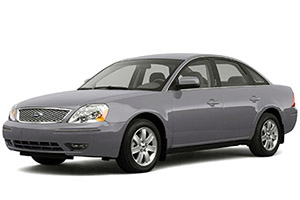

Diagrama de caja de fusibles (ubicación de fusibles), ubicación y funciones de fusibles y relés Ford Five Hundred / 500 (2004, 2005, 2006, 2007).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del tablero a la izquierda del volante.
| No. | PERO | Función de fusible |
|---|---|---|
| F1 | veinte | Luces altas |
| F2 | quince | Iluminación interior (luces de cortesía y bajo demanda), accesorios retardados (elevalunas eléctricos y techo corredizo) |
| F3 | 25 | Acceso / Seguridad (Actuadores de bloqueo de puertas eléctricos, Actuador de bloqueo de la tapa de la cubierta, Solenoide de la tapa de la cubierta) |
| F4 | quince | Interruptor de pie ajustable |
| F5 | veinte | Cuernos |
| F6 | veinte | Audio (subwoofer) |
| F7 | 7.5 | Memoria Power / Keep Alive (KAM): módulo de control de grupo y tren motriz (PCM), control de clima, reloj analógico |
| F8 | quince | Luces de estacionamiento, indicadores laterales, protección de remolque de remolque |
| F9 | veinte | Encendedor de cigarrillos, conector de enlace de datos (DLC) |
| F10 | 7.5 | Espejos y módulo de memoria, SDARS |
| F11 | veinte | Audio, sistema de entretenimiento familiar (FES) |
| F12 | 10 | Luz trasera, espejo electrocromático, sistema de retroalimentación (RSS), remolque antirremolque |
| F13 | 7.5 | Audio |
| F14 | 7.5 | Bobina de relé de arranque, PCM |
| F15 | 10 | Accesorio retrasado (lógica del motor del elevalunas eléctrico del conductor, techo corredizo, sistema de audio, iluminación del interruptor de bloqueo de la puerta del conductor) |
| F 16 | 10 | Indicador de ventana trasera con calefacción, espejos con calefacción |
| F17 | treinta | Calefactor trasero |
| F18 | 10 | Bobina de relé PCM, bloqueo de cambios y frenos (BS1), módulo de sistema antirrobo pasivo (PATS), bobina de relé de combustible, luces de freno, luz de freno central alta (CHMSL) |
| F19 | 10 | Sistema de frenos antibloqueo (ABS) / Módulo de control de tracción, Módulo de tracción total (AWD), RSS, Módulos de asiento con calefacción |
| F20 | 7.5 | Clúster, Control climático |
| F21 | 7.5 | Módulo de control de sujeción (RCM) |
| F22 | 7.5 | Espejo electrocromático, módulo de brújula |
| F23 | 7.5 | Bobina de relé de limpiaparabrisas, bobina de relé de soplador, lógica de grupo |
| F24 | 7.5 | Sensor de clasificación de pasajeros (OCS), desactivación del airbag del pasajero (PAD) |
| C1 | treinta | Accesorio retrasado (ventanilla del pasajero delantero, ventanilla del pasajero trasero [a través del interruptor de la ventanilla], iluminación del interruptor de la ventanilla, luces) |
Anuncios
Caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor. La caja de conexiones contiene fusibles de alta corriente para proteger los principales sistemas eléctricos de su vehículo contra sobrecargas.
Gráfico 2004-2005
| No. | PERO | Función de fusible |
|---|---|---|
| uno | 80 | Fusibles SJB, SJB 1, 2, 3, 4, 5, 8 y 12 |
| 2 | – | No utilizado |
| 3 | – | No utilizado |
| cuatro | cincuenta | Relé limpiaparabrisas RUN / ACC para fusibles 37 y 38 PDB, PDB |
| cinco | – | No utilizado |
| 6 | veinte | Lucas |
| 7 | – | No utilizado |
| ocho | 60 | Ventilador de enfriamiento del motor |
| nueve | – | No utilizado |
| 10 | 40 | Sistema de frenos antibloqueo (ABS) (motor) |
| once | treinta | Inicio |
| 12 | treinta | Módulo de control del tren motriz (PCM) |
| 13 | veinte | ABS (válvulas) |
| catorce | – | No utilizado |
| quince | – | No utilizado |
| dieciséis | quince | Módulo de control de tracción (TCM) |
| 17 | veinte | Toma (consola) |
| Dieciocho | 10 | Generador |
| diecinueve | 40 | Alimentación lógica a dispositivos de estado sólido SJB, SJB |
| veinte | – | No utilizado |
| 21 años | 40 | Calefactor trasero |
| 22 | treinta | Motores de asiento (pasajero) |
| 23 | treinta | Módulos de calefacción de asientos |
| 24 | quince | Faros antiniebla |
| 25 | 10 | Relé de embrague de A / C, embrague de compresor de A / C |
| 26 | – | No utilizado |
| 27 | – | No utilizado |
| 28 | quince | Relé de combustible (módulo de accionamiento de la bomba de combustible, bomba de combustible) |
| 29 | 80 | Potencia SJB, SJB (disyuntor, fusibles 6, 7, 9, 10, 11 y 15) |
| treinta | treinta | Motor del regulador de la ventana del conductor |
| 31 años | – | No utilizado |
| 32 | – | No utilizado |
| 33 | treinta | Motores del asiento del conductor, módulo de memoria |
| 34 | treinta | Interruptor de encendido (en SJB) |
| 35 años | – | No utilizado |
| 36 | 40 | Motor del ventilador del aire acondicionado delantero |
| 37 | treinta | Limpiaparabrisas delantero, Lavador delantero |
| 38 | cinco | Válvula calefactada con ventilación positiva del cárter (PCV) |
| 39 | – | No utilizado |
| 40 | 10 | TCM, EVMV, ventilación por adsorción, ESM, calentadores de escape de oxígeno, embrague de aire acondicionado |
| 41 años | quince | PCM, inyectores, bobinas de encendido, sensor de flujo de aire masivo (MAF) |
| 42 | – | No utilizado |
| 43 | – | No utilizado |
| 44 | – | No utilizado |
| 45 | – | No utilizado |
| 46 | – | No utilizado |
| 47 | No utilizado | |
| 48 | Faros antiniebla | |
| 49 | No utilizado | |
| cincuenta | No utilizado | |
| 51 | Acoplamiento de aire acondicionado | |
| 52 | No utilizado | |
| 53 | Módulo de accionamiento de la bomba de combustible, bomba de combustible | |
| 54 | No utilizado | |
| 55 | Relé PCM, fusibles 40 y 41 PDB | |
| 56 | Solenoide de arranque | |
| 57 | Motor del ventilador del aire acondicionado delantero | |
| 58 | Limpiaparabrisas | |
| 59 | No utilizado | |
| 60 | PCM | |
| 61 | PCM | |
Anuncios
Gráfico 2006-2007
| No. | PERO | Función de fusible |
|---|---|---|
| uno | 80 | Fusibles SJB, SJB 1, 2, 3, 4, 5, 8 y 12 |
| 2 | – | No utilizado |
| 3 | treinta | Limpiaparabrisas delantero, Lavador delantero |
| cuatro | – | No utilizado |
| cinco | veinte | Lucas |
| 6 | – | No utilizado |
| 7 | 60 | Ventilador de enfriamiento del motor |
| ocho | – | No utilizado |
| nueve | 40 | Sistema de frenos antibloqueo (ABS) (motor) |
| 10 | treinta | Inicio |
| once | treinta | Relé del módulo de control del tren motriz (PCM) |
| 12 | veinte | ABS (válvulas) |
| 13 | – | No utilizado |
| catorce | – | No utilizado |
| quince | quince | Módulo de control de tracción (TCM) |
| dieciséis | veinte | Toma (consola) |
| 17 | 10 | Generador |
| Dieciocho | 40 | Alimentación lógica a dispositivos de estado sólido SJB, SJB |
| diecinueve | – | No utilizado |
| veinte | 40 | Calefactor trasero |
| 21 años | treinta | Motores de asiento (pasajero) |
| 22 | treinta | Módulo de calefacción de asiento |
| 23 | quince | Faros antiniebla |
| 24 | 10 | Relé de embrague de A / C, embrague de compresor de A / C |
| 25 | – | No utilizado |
| 26 | – | No utilizado |
| 27 | quince | Relé de combustible (módulo de accionamiento de la bomba de combustible, bomba de combustible) |
| 28 | 80 | Potencia SJB, SJB (disyuntor, fusibles 6, 7, 9, 10, 11 y 15) |
| 29 | treinta | Motor del regulador de la ventana del conductor |
| treinta | – | No utilizado |
| 31 años | – | No utilizado |
| 32 | treinta | Motores del asiento del conductor, módulo de memoria |
| 33 | treinta | Interruptor de encendido (en SJB) |
| 34 | – | No utilizado |
| 35 años | 40 | Motor del ventilador del aire acondicionado delantero |
| 36 | – | No utilizado |
| 37 | – | No utilizado |
| 38 | – | No utilizado |
| 45 | – | No utilizado |
| 46 | cinco | Válvula calefactada con ventilación positiva del cárter (PCV) |
| 47 | – | No utilizado |
| 48 | 10 | TCM, EVMV, ventilación por adsorción, ESM, calentadores de escape de oxígeno, embrague de aire acondicionado |
| 49 | quince | PCM, inyectores, bobinas de encendido, sensor de flujo de aire masivo (MAF) |
| 39 | PCM | |
| 40 | Acoplamiento A / C | |
| 41 años | Faros antiniebla | |
| 42 | No utilizado | |
| 43 | Acoplamiento A / C | |
| 44 | Módulo de accionamiento de la bomba de combustible, bomba de combustible | |
| cincuenta | Relé PCM, fusibles 40 y 41 PDB | |
| 51 | St art o solenoide de motor | |
| 52 | Motor del ventilador del aire acondicionado delantero | |
| 53 | No utilizado | |
| 54 | No utilizado | |
| 55 | No utilizado | |
| 56 | No utilizado | |
| 57 | Limpiaparabrisas delanteros | |
| 58 | No utilizado | |
