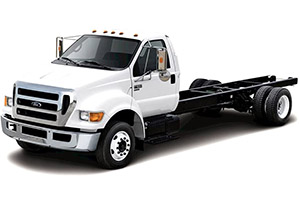

Diagrama de bloques de fusibles (ubicación de los fusibles) y el propósito de los fusibles y relés Ford F650, F750 (2004, 2005, 2006, 2007, 2008, 2009, 2010).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del habitáculo
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | veinte | Relevo de bocina |
| 2 | quince | Alarma |
| 3 | veinte | Encendedor |
| cuatro | 10 | Conector de enlace de datos (DLC), conector de diagnóstico del motor (2010), advertencia del freno de mano (2007-2010) |
| cinco | quince | Actuador de puerta de mezcla, conjunto de interruptor de función (2010), relé de tracción del remolque (2010), ABS del remolque (2005-2010), luces de circulación diurna (DRL), modo climático (2007-2010), asientos con calefacción, frenos de escape (2007-2010) ), Interruptor de luz de marcha atrás |
| 6 | 10 | 2004: interruptor de bocina |
| 7 | – | No utilizado |
| ocho | cinco | Radio, GEM |
| nueve | cinco | Interruptor de iluminación (faros, elevalunas eléctricos, seguros eléctricos de las puertas (2004-2007)), interruptor LED y relé de elevalunas eléctrico |
| 10 | quince | Espejos calefactados e iluminados |
| once | treinta | 2004-2006: Motor de limpiaparabrisas, relé de bomba de lavado. |
| cinco | 2007-2010: Limpiaparabrisas y lavaparabrisas. | |
| 12 | 10 | 2004-2009: Interruptor de luz de freno (vehículos con frenos hidráulicos), interruptor de botón Allison (2008-2009). |
| 2010: Interruptor de posición del pedal de freno, interruptor de cambio de marcha, interruptor de luz de freno, interruptores de control de crucero. | ||
| 13 | veinte | Racimo, Radio |
| catorce | 10 | Relé de luz interior |
| quince | 10 | Relé de lámpara interior, lámpara de espejo de cortesía, lámpara de tarjeta, módulo electrónico estándar (GEM) |
| dieciséis | quince | Faros de luz de carretera, indicador de luz de carretera |
| 17 | – | No utilizado |
| Dieciocho | cinco | Interruptor de luz interior |
| diecinueve | quince | Control del motor (todos los motores), pedal del acelerador (motor de carrera de potencia de 6.0L) |
| veinte | quince | 2004-2006: relé de arranque, GEM |
| cinco | 2007-2010: sistema de arranque | |
| 21 años | 10 | Resistencia de luz de circulación diurna (DRL) |
| 22 | quince | Alimentación de control de crucero (motor de desplazamiento de 6.0 L (2004)), bomba de transferencia de combustible (2004), bocina de aire, solenoide de aire de 4 ráfagas (bocina de aire, reinicio de la suspensión de aire, eje con bloqueo del diferencial y eje de dos velocidades) |
| 23 | 10 | Luz intermitente de emergencia (en funcionamiento) |
| 24 | quince | ABS, secador de aire, bomba de vacío, relé del calentador de combustible |
| 25 | 10 | Interruptor de selección de función |
| 26 | 10 | Faro de luz de cruce derecho |
| 27 | – | No utilizado |
| 28 | 10 | Faro de luz de cruce izquierdo |
| 29 | 10 | Grupo (energía, luces de advertencia), sensores GEM, relé hidráulico ABS, control de tracción de aire, cronómetro, temperatura de transmisión |
| treinta | quince | 2007-2010: transmisión electrónica Allison |
| 31 años | quince | 2004-2006: transmisión de Allison o evento de ABS |
| R1 | Relé de luz interior | |
| R2 | No utilizado | |
| R3 | Relevo de bocina | |
| R4 | Relé de apertura de ventana de un toque | |
| R5 | No utilizado | |
Anuncios
Relé de remolque de freno de aire (si está equipado)
El centro del relé está ubicado en el tablero detrás del panel de la bolsa de aire del lado del pasajero.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | treinta | Alimentación del ABS del remolque |
| 2 | treinta | Luces de flota / estacionamiento |
| 3 | treinta | Luces de freno para remolque |
| cuatro | treinta | Luz de giro / parada del remolque (combinada) |
| Luces de giro del remolque (separadas) | ||
| cinco | – | No utilizado |
| R1 | Relé ABS del remolque | |
| R2 | 2004-2007: Relé de luz de freno del remolque. | |
| 2008-2010: relé luz lateral remolque. | ||
| R3 | 2004-2007: Relé de luz de estacionamiento / lateral de remolque. | |
| 2008-2010: relé de luz de freno del remolque. | ||
| R4 | Relé de luz lateral del remolque | |
| R5 | No utilizado | |
| R6 | No utilizado | |
| R7 | 2004-2007: | |
| Relé para luz de freno de remolque y giro a la izquierda (combinado) | ||
| Relé de luz de giro a la izquierda del remolque (separado) | ||
| 2008-2010: Relé de luz de giro a la izquierda del remolque | ||
| R8 | 2004-2007: | |
| Relé para luz de freno de remolque y giro a la derecha (combinado) | ||
| Relé de luz de giro a la derecha del remolque (separado) | ||
| 2008-2010: relé de luz de giro a la derecha del remolque. | ||
Diagrama de la caja de fusibles del compartimento del motor
| No. | PERO | Componentes protegidos |
|---|---|---|
| F1 | quince | Interruptor de luz principal |
| F2 | treinta | Asiento eléctrico (conductor) |
| F3 | treinta | Asiento eléctrico (pasajero) |
| F4 | quince | Relé de la bomba de lavado, motor de la bomba de lavado |
| F5 | quince | Caterpillar / Cummins: interruptor de advertencia de freno |
| F6 | quince | Caterpillar: calentador de admisión de aire |
| F7 | quince | Interruptores de luz de freno, interruptor de presión de freno, relé de luz de freno |
| F8 | 25 | Caterpillar: relé de calentador de combustible |
| veinte | Power Stroke 6.0L (2004-2007): Relé del calentador de combustible | |
| F9 | veinte | 2006-2010: Relé de bloqueo, ECM del motor, Grupo, TCM de la transmisión, Arranque CJB (2007), Ejecutar CJB (2007), Arranque apagado (2010) |
| F10 | quince | 2004-2009: Válvula de drenaje calentada. |
| 2010: Válvula para eliminar la humedad del depósito de aire. | ||
| F11 | treinta | 2007-2010: freno de remolque electrónico |
| F12 | veinte | 2006-2010: luces de circulación diurna (DRL), actuador de puerta de mezcla, modo climático, respaldo, asientos con calefacción, ABS del remolque, freno de escape |
| F13 | 10 | 2004-2005: Freno de estacionamiento. |
| F14 | – | No utilizado |
| F15 | 7.5 | 2004-2009: Carrocería – Adaptador de luces de freno para remolque |
| F 16 | cinco | Freno hidráulico: WABCO ABS |
| Freno neumático: Bendix Air ABS | ||
| F17 | – | No utilizado |
| F18 | 10 | Bomba de combustible |
| F19 | – | No utilizado |
| F20 | 10 | Power Stroke 6.0L (2004-2007): relé de potencia de la unidad de control del motor |
| F21 | 10 | 2004-2008: Introducción de los motores Hydromax a GEM |
| F22 | 10 | Power Stroke 6.0L (2004-2007): potencia lógica del motor IDM2 |
| F23 | – | No utilizado |
| F24 | – | No utilizado |
| F101 | treinta | Freno neumático: relé Bendix Air ABS |
| Freno hidráulico: módulo de freno hidráulico | ||
| F102 | veinte | Interruptor de encendido para acceso de clientes |
| F103 | cincuenta | 2004-2005: Interruptor de encendido, fusibles en la caja de fusibles del habitáculo 8, 9, 10, 11, 19, 20, 23, 24, 25, 29, 30, 31 |
| veinte | 2006-2010: Interruptor de encendido, fusibles en la caja de fusibles del habitáculo 8, 9, 10, 11, 19, 29, 30. | |
| F104 | veinte | PowerPoint |
| F105 | veinte | Interruptores de bloqueo de puerta |
| F106 | treinta | Interruptor de luz principal, Interruptor multifunción, Fusibles 16, 26 y 28 de la caja de fusibles del habitáculo, Faros, Relé DRL |
| F107 | cincuenta | Caja de fusibles del habitáculo Fusibles 1, 2, 3, 4, 12, 13, 14, 15 |
| F108 | 40 | Cummins: relé de calentador de combustible |
| F109 | 40 | Relé de elevalunas eléctrico |
| F110 | treinta | 2006-2010: relé de limpiaparabrisas. |
| F111 | treinta | Relé de luz de estacionamiento, relé de luz de estacionamiento, relé de carrocero |
| F112 | 40 | Relé del motor del ventilador, motor del ventilador |
| F113 | treinta | Interruptores de asiento con calefacción, asiento con suspensión neumática (2009-2010) |
| F114 | 25 | 2004-2009: |
| Freno hidráulico: ABS ECU power | ||
| F115 | 40 | 2004-2005: Interruptor de encendido, fusibles 5, 8, 9, 10, 11, 21 en el habitáculo. |
| veinte | 2006-2010: Interruptor de encendido, fusibles 8, 9, 10 y 11 de la caja de fusibles del habitáculo, relé de arranque (2006-2009) | |
| F116 | treinta | Relé de giro y relé de luz de marcha atrás |
| F117 | veinte | Relé de luz de freno |
| F118 | 60 | Remolque de remolque izquierdo y derecho y caja de fusibles ABS (vehículos con frenos hidráulicos) |
| F119 | 60 | Caja de fusibles de remolque, luces de freno / luces traseras / laterales |
| F120 | 60 | Caja de fusibles del remolque (vehículos con frenos de aire) LH, RH y ABS, relé de fusibles del motor HydroMax |
| 201 | Relé de la bomba de lavado | |
| 202 | Relé de velocidad del limpiaparabrisas | |
| 203 | Relé de estacionamiento de limpiaparabrisas | |
| 204 | 2004-2006: | |
| Power Stroke 6.0L: relé de arranque en neutro | ||
| Caterpillar / Cummins: relé de freno de escape | ||
| 2007-2010: relé de limpiaparabrisas. | ||
| 205 | 2004-2009: Relé de parada / giro de la rueda derecha. | |
| 2010: relé de carrocero, girar a la derecha | ||
| 206 | 2004-2009: Relé de parada / giro a la izquierda. | |
| 2010: giro a la izquierda del relé de carrocero | ||
| 207 | 2004-2006: Relé del calentador de la válvula de drenaje. | |
| 2007-2009: | ||
| Freno hidráulico: relé de evento ABS | ||
| 2010: | ||
| Freno neumático: relé de eventos ABS | ||
| Freno hidráulico: relé de luz de freno | ||
| 208 | Relé de luz de marcha atrás, relé de carrocero (2010) | |
| 209 | 2004-2007: | |
| Motores V8: relé ECM ISO | ||
| Caterpillar / Cummins: relé de luz de freno | ||
| 2008-2009: relé de luz de freno. | ||
| 2010: relé de luz de freno adicional | ||
| 301 | Relé de bomba de transferencia / calentador de combustible | |
| 302 | Relé de luces laterales, relé de carrocero (2010) | |
| 303 | Relé del motor del ventilador | |
| 304 | Freno neumático: relé ABS | |
| Freno hidráulico: relé modulador hidráulico | ||
| 501 | No utilizado | |
| 502 | No utilizado | |
| 503 | No utilizado | |
| 401 | No utilizado | |
Anuncios
Fusibles incorporados
Su vehículo tiene dos fusibles incorporados ubicados en los cables de la batería junto a la batería. Fusible de 10 A para el módulo de control de la transmisión y fusible de 40 A para el módulo de control del motor.
Caja de relés adicional (si está disponible)
| No. | Descripción del relé |
|---|---|
| R1 | No utilizado |
| R2 | Desconectar el motor de arranque |
| R3 | Iniciar relé |
| R4 | Indicador de advertencia ABS |
| R5 | Zumbador de freno hidráulico |
| R6 | Eaton UltraShift |
| R7 | Eje de dos velocidades / desbloqueo del diferencial |
| R8 | Válvula para eliminar la humedad del depósito de aire. |
| R9 | No utilizado |
| R10 | Freno hidráulico |
| R11 | Fan Eaton Ultrashift |
| R12 | Desconectar el motor de arranque |
| R13 | Destellador |
| R14 | Elevador de ventana |
| R15 | Zumbador a plena potencia |
| R16 | Módulo de bocina |
