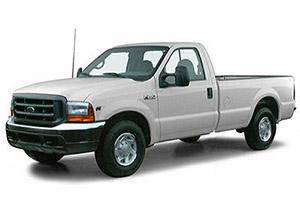

Diagrama de bloques de fusibles (ubicación del fusible), ubicación y propósito de los fusibles y relés Ford F250, F350, F450, F550 (1999 2000, 2001).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo y a la izquierda del volante cerca del pedal del freno. Retire la tapa del panel para acceder a los fusibles. Para quitar la cubierta del panel de fusibles, gire los pestillos del panel en sentido antihorario.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | veinte | Luces de giro / emergencia |
| 2 | cinco | 1999: Grupo de instrumentos, módulo de control del tren motriz (PCM) Keep Alive Memory |
| 10 | 2000: módulo de airbag | |
| 3 | veinte | Encendedor de cigarrillos, puerto de datos |
| cuatro | 10 | Lámpara para guantera, lámparas para mapas, espejos eléctricos, lámpara debajo del capó |
| cinco | – | No utilizado |
| 6 | – | No utilizado |
| 7 | cinco | Iluminación del interruptor de bloqueo / ventana eléctrica |
| ocho | cinco | Radio, iluminación del interruptor de los faros, módulo de protección antirrobo remota (RAP) (1998) |
| nueve | – | No utilizado |
| 10 | quince | 2000-2001: Tanques de combustible dobles |
| once | treinta | Motor de limpiaparabrisas, bobina de relé de funcionamiento / estacionamiento de limpiaparabrisas, bobina de relé de limpiaparabrisas alto / bajo, bobina de relé de bomba de lavado |
| 12 | quince | bocina |
| 13 | veinte | Luces de freno, luz de freno central alta, luz de freno de remolque, control de crucero |
| catorce | 10 | Lámpara de techo, lámpara de carga, luces de objetos, reposapiés |
| quince | cinco | 1999: Módulo electrónico estándar (GEM), Módulo de control del tren motriz (PCM), Módulo del sistema de frenos antibloqueo (ABS), Interbloqueo de cambio de freno, Control de velocidad. |
| 2000-2001: Interruptor de luz de freno (lógica): Módulo electrónico genérico (GEM), Módulo de control del tren motriz (PCM), Módulo del sistema de frenos antibloqueo en las cuatro ruedas (4WABS), Interbloqueo de cambio de freno, Cluster y PCM Keep Alive Memory | ||
| dieciséis | quince | Cuadro de instrumentos, faros de luz alta |
| 17 | – | No utilizado |
| Dieciocho | cinco | 2001: audio |
| diecinueve | 10 | Módulo de control del tren motriz accesorio (APCM) (solo diésel), grupo de instrumentos, GEM, interruptor de cancelación de sobremarcha, interruptor de verificación de ralentí (solo diésel), consola superior, PCM diésel mediante embrague |
| veinte | quince | Bobina de relé de arranque, interruptor de embrague |
| 21 años | – | No utilizado |
| 22 | 10 | Módulo de airbag (2000-2001), interruptor de activación / desactivación del airbag del pasajero, bobina de relé del motor del ventilador |
| 23 | 10 | 1999: luz intermitente electrónica |
| 2001: módulo de airbag | ||
| 24 | 10 | 1999: Actuador de la puerta del mezclador, bobina del relé de carga de la batería del remolque |
| 2000-2001: Embrague de aire acondicionado, actuador de puerta de mezcla, bobina de relé de carga de la batería del remolque, sistema de frenos antibloqueo en las cuatro ruedas (4WABS), señal de giro. | ||
| 25 | cinco | 1999: módulo de sistema de frenos antibloqueo en las 4 ruedas (4WABS) |
| 26 | – | No utilizado |
| 27 | 10 | Fuente de alimentación de encendido (acceso de clientes) |
| 28 | quince | Bloqueo de cambio de freno, bobina de relé DRL, módulo de control de velocidad, luces de marcha atrás, bobina de relé de luz de marcha atrás del remolque, cambio electrónico del solenoide de bloqueo del eje del volante, motor de bomba de vacío |
| 29 | cinco | Cuadro de instrumentos (luces de advertencia de carga y airbags) |
| treinta | treinta | Bobina de relé PCM, bobina de encendido (solo gasolina), calentador de combustible (solo diesel), solenoide de la válvula de alivio de presión (solo diesel), bobina de relé del módulo del controlador del inyector (solo diesel) |
| 31 años | cinco | 2001: interruptor de luz antiniebla |
| R1 | Lámpara de interior | |
| R2 | No utilizado | |
| R3 | bocina | |
| R4 | Elevalunas con un toque hacia abajo | |
| R5 | Accesorio | |
Anuncios
Caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | 7.5 | 1998: luz de freno izquierda / señal de giro del remolque |
| 2 | 10 | 1999: módulo de airbag |
| 2000-2001: Bomba de lavado. | ||
| 3 | 7.5 | Luz de freno derecha / señal de giro al remolcar un remolque |
| cuatro | veinte | Luces de marcha atrás al remolcar un remolque, Luces para remolcar un remolque |
| cinco | veinte | Gasolina: PCM, bobina de relé de la bomba de combustible, sensor MAF, inyectores de combustible |
| cinco | Diesel: Generador doble “A”, campo | |
| 6 | 10 | Gasolina: A / C (CASS) |
| Diesel: generador simple o doble “A”, regulador | ||
| 7 | veinte | Gasolina: válvula de control de vapor, sensores HEGO, control de comunicación del colector de admisión, solenoide EVR, PCM, solenoide de ventilación del recipiente |
| cinco | Diesel: Generador doble “A”, campo | |
| ocho | quince | Iluminación electrónica del freno del remolque, luces de estacionamiento, bobina de relé de la luz de estacionamiento del remolque |
| nueve | 10 | Faro izquierdo (luz de cruce) |
| 10 | 25 | 1999: Power Point |
| veinte | 2000-2001: Power Point | |
| once | 10 | Faro derecho (luz de cruce) |
| 12 | 10 | 1999: Resistencia de luz de circulación diurna (DRL) |
| quince | 2000-2001: Resistencia de luz de circulación diurna (DRL), luces antiniebla | |
| 13 | treinta | Interruptor multifunción, faros |
| catorce | 60 | Sistema de freno antibloqueo |
| quince | treinta | 1999: Motor de limpiaparabrisas. |
| 2001: asientos con calefacción | ||
| dieciséis | treinta | Carga de la batería del remolque |
| 17 | treinta | Relé de cambio electrónico, motor de cambio de caja de transferencia |
| Dieciocho | treinta | Asiento eléctrico, pedales ajustables (2001) |
| diecinueve | veinte | Motor de la bomba de combustible, PCM |
| veinte | cincuenta | Interruptor de encendido (B4 y B5) |
| 21 años | cincuenta | Interruptor de encendido (B1 y B3) |
| 22 | cincuenta | Suministro de batería a caja de conexiones con fusibles / relés |
| 23 | 40 | Motor del ventilador |
| 24 | treinta | 1999: caja de distribución de energía |
| 2000-2001: Gasolina: PCM Power | ||
| veinte | 2000-2001: Diesel: PCM Power | |
| 25 | treinta | Ventanas eléctricas |
| 26 | veinte | Si hay una bobina para un relé para desbloquear la puerta del conductor con acceso sin llave, una bobina para un relé para desbloquear todas las puertas, una bobina para un relé para bloquear todas las puertas, un relé de luz de estacion, s no intermitente está equipado con puerta. bloquear motores con un mando a distancia sin llave |
| 27 | treinta | Diesel: módulo de controlador de inyector |
| 28 | treinta | Controlador de freno de remolque electrónico |
| 29 | veinte | radio |
| 36 | A / C gratis | |
| 37 | PCM | |
| treinta | Potencia PCM | |
| 31 años | Motor del ventilador | |
| 32 | 1999-2000: gasolina: bomba de combustible de dos velocidades | |
| 2000-2001: Gasolina: A / C CASS | ||
| 1999-2001: Diesel: fuente de alimentación del módulo del controlador del inyector | ||
| 33 | Bomba de lavado | |
| 34 | Parque / Carrera Limpiaparabrisas | |
| 35 años | Limpiaparabrisas HI / LO | |
| 38 | Luz de marcha atrás del remolque | |
| 39 | Carga de la batería del remolque | |
| 40 | Cambio electrónico n. ° 1 sobre la marcha | |
| 41 años | Cambio electrónico n. ° 2 sobre la marcha | |
