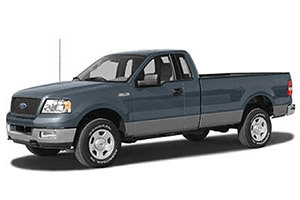

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford F150 (2004, 2005, 2006, 2007, 2008).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Panel de fusibles del habitáculo
La unidad de distribución de energía se encuentra debajo del lado derecho del panel de instrumentos. Retire el panel de moldura y la tapa de la caja de fusibles para tener acceso a los fusibles.
Para quitar la tapa de la caja de fusibles, coloque su dedo detrás de la lengüeta de TIRAR y el pulgar sobre la lengüeta de TIRAR como se muestra en la ilustración, luego retire la tapa. Para reinstalar la tapa de la caja de fusibles, coloque la parte superior de la tapa sobre el panel de fusibles, luego presione la parte inferior de la tapa hasta que encaje en su lugar. Tire suavemente de la cubierta para asegurarse de que encaje correctamente.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | 10 | Chasis / Accesorios: limpiaparabrisas, grupo de instrumentos, audio (2005-2008 – XL / STX) |
| 2 | veinte | Luces de freno, interruptor de freno, luces de emergencia (2007), módulo de freno eléctrico T / T (2008), PCM (señal BOO (2008)), espejos de señal de giro (2008), CHMSL (2008) |
| 3 | cinco | 2004-2005: espejos eléctricos, fuente de alimentación con memoria (2004), asientos y pedales con memoria |
| 7.5 | 2006-2008: espejos eléctricos, asientos y pedales con memoria, asiento del conductor eléctrico (2007) | |
| cuatro | 10 | DVD con batería, espejo plegable eléctrico (2005-2008) |
| cinco | 7.5 | Ahorre memoria activa para el módulo de control del tren motriz (PCM) y el módulo de control de clima |
| 6 | quince | Luces de estacionamiento, módulo de seguridad de la carrocería (BSM), luces del panel de instrumentos |
| 7 | cinco | Radio (señal de inicio) |
| ocho | 10 | Espejos térmicos, indicador de interruptor |
| nueve | veinte | 2006-2008: relé de bomba de combustible, inyectores de combustible, sensor de inyector, ajuste de carrera del colector de admisión (4.2L) |
| 10 | veinte | Relé de luz de marcha atrás del remolque, relé de luz lateral del remolque |
| once | 10 | Embrague del aire acondicionado, solenoide 4 × 4 |
| 12 | cinco | 2006-2008: bobina de relé PCM |
| 13 | 10 | Fuente de alimentación del módulo de control de clima, relé de señal de giro (2005-2008) |
| catorce | 10 | Bobina de relé de luz de marcha atrás y luz diurna (DRL), interruptor de presión de aire acondicionado, solenoide de bloqueo de cambio de freno (2004), PCV calentado (5.4L), ABS (2005-2008), bobina de relé de luz trasera del remolque (2005-2007), Park Assist (2005-2007), EC Mirror (2005-2007), Navigation Radio (2007), Speed Control Backup Switch (2005-2008) |
| quince | cinco | Cancelación de sobremarcha, grupo, enclavamiento de cambio de freno (BSI (2004)) |
| dieciséis | 10 | Módulo ABS (manivela / fuerza de manivela (2004)), solenoide de enclavamiento de cambio de freno (2005-2008) |
| 17 | quince | Relé de faros antiniebla |
| Dieciocho | 10 | Alimentación de viaje / inicio: relé de señal de giro (2004), espejo electrocromático, asientos con calefacción, BSM, brújula, RSS (sistema de encendido inverso), carril de alimentación (2008), alimentación de inicio / arranque: receptáculo de techo (bienio 2005-2007) |
| diecinueve | 10 | Limitadores (módulo de airbag) |
| veinte | quince | 2004: PCM de potencia 4 × 4 |
| 10 | 2005-2007: Alimentado por batería para salida de aire. | |
| 10 | 2008: bus de potencia | |
| 21 años | quince | El racimo se mantiene vivo |
| 22 | 10 | Retardo de encendido auxiliar para sistema de audio, interruptor de bloqueo eléctrico de puertas e iluminación del interruptor del techo solar |
| 23 | 10 | Faro de luz de cruce derecho |
| 24 | quince | Ahorro de energía para lámparas de demanda, combustible flexible (2008) |
| 25 | 10 | Faro de luz de cruce izquierdo |
| 26 | veinte | Relé de la bocina, fuerza de la bocina |
| 27 | cinco | Lámpara indicadora de bolsa de aire del pasajero desactivada (PAD), lámpara indicadora de bolsa de aire combinada, energía de grupo RUN / START (2004-2007) |
| 28 | cinco | Transceptor SecuriLock (PATS), monitor PCM IGN (2006-2008) |
| 29 | quince | Potencia PCM 4 × 4 |
| treinta | quince | 2005-2008: PCM 4 × 4 de potencia |
| 31 años | veinte | Módulo de radio, módulo de radio satelital (2007-2008) |
| 32 | quince | Válvula de control de vapor (VMV), relé de embrague del aire acondicionado, ventilación del recipiente, sensores de oxígeno de escape con calefacción (HEGO) n. ° 11 y n. ° 21, CMCV, sensor de flujo de masa de aire (MAF), sincronización de levas variable (VCT), ventilación de cárter positiva con calefacción válvula (PCV) (motor 4.2L), sensor CID (motor 4.2L), recirculación de gases de escape 4.6L / 4.2L (2006-2008), Embrague de ventilador electrónico (4, 6 L / 5.4 L (2007)) |
| 33 | quince | Solenoide de cambio, CMS # 12 y # 22, Bobinas de encendido (2006-2008), 4.6L / 4.2L EGR (2005) |
| 34 | veinte | Inyectores de combustible (2004-2005), módulo de control del motor (PCM), sistema de control del colector de admisión (motor 4.2L) |
| 35 años | veinte | Indicador de luz de carretera en el cuadro de instrumentos, luces de carretera, relé de corte de DRL (2008) |
| 36 | 10 | Luces de freno / giro a la derecha del remolque del tractor |
| 37 | veinte | Enchufe trasero, enchufe de consola central (2007) |
| 38 | 25 | Potencia del subwoofer |
| 39 | veinte | 2004-2006: Toma del panel de instrumentos. |
| 40 | veinte | Faros de luz de cruce, DRL |
| 41 años | veinte | 2004-2006: encendedor de cigarrillos, conector de alimentación de diagnóstico. |
| 42 | 10 | Remolque de remolque con luces de freno / giro a la izquierda |
| 101 | treinta | Solenoide de arranque |
| 102 | veinte | Energía del interruptor de encendido |
| 103 | veinte | Válvulas ABS |
| 104 | – | No utilizado |
| 105 | treinta | Frenos de remolque eléctricos |
| 106 | treinta | Carga de la batería del remolque |
| 107 | treinta | Cerraduras de puerta mecánicas (BSM) |
| 108 | treinta | Asiento del pasajero eléctrico |
| 109 | treinta | Asiento del conductor eléctrico, pedales ajustables, módulo de memoria ((pedales, asientos) (2007-2008)) |
| 110 | veinte | 2007-2008: encendedor de cigarrillos, toma de corriente de diagnóstico. |
| 111 | treinta | Relé 4×4 |
| 112 | 40 | Potencia de la bomba ABS |
| 113 | treinta | Limpiaparabrisas y bomba lavaparabrisas |
| 114 | 40 | Luces calefactadas, espejos calefactables eléctricos |
| 115 | veinte | 2008: Lucas |
| 116 | treinta | Motor del ventilador |
| 117 | veinte | 2007-2008: Toma del panel de instrumentos. |
| 118 | treinta | Asientos con calefacción |
| 401 | treinta | Disyuntor: elevalunas eléctricos, techo solar (2004-2007), luces correderas eléctricas |
| R01 | Solenoide de arranque | |
| R02 | Retraso adicional | |
| R03 | Faros de luz alta | |
| R04 | Luz de fondo calefactada | |
| R05 | Carga de la batería del remolque | |
| R06 | Motor del ventilador | |
| R201 | Luces de estacionamiento para remolque | |
| R202 | Faros antiniebla | |
| R203 | PCM | |
| R301 | Luces de marcha atrás del remolque (placa de circuito impreso) | |
| R302 | – (placa de circuito impreso) | |
| R303 | Bomba de combustible (PCB) | |
| R304 | Ahorro de batería (PCB) | |
| R305 | Bip (PCB) | |
Anuncios
Caja de relés adicional
La caja de relés está ubicada en el compartimiento del motor en el guardabarros izquierdo.
2004 r.
| No. | PERO | Componentes protegidos |
|---|---|---|
| F01 | cinco | Luz de fondo del reloj |
| D01 | Acoplamiento de aire acondicionado | |
| R01 | 4 × 4 en sentido antihorario | |
| R02 | 4 × 4 CW | |
| R03 | Luces de circulación diurna (DRL) (si está equipado, de lo contrario no se utiliza) | |
| R201 | DRL | |
| R202 | Acoplamiento de aire acondicionado | |
2005-2008
| No. | PERO | Componentes protegidos |
|---|---|---|
| F03 | cinco | Luz de fondo del reloj |
| D01 | Acoplamiento de aire acondicionado | |
| D02 | 2007-2008: One Touch Integrated Start (OTIS) | |
| R01 | 4 × 4 en sentido antihorario | |
| R02 | 4 × 4 CW | |
| R03 | Luces de circulación diurna (DRL) luces altas apagadas | |
| R201 | DHO | |
| R202 | Acoplamiento de aire acondicionado | |
