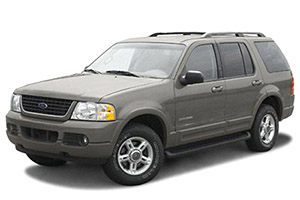

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford Explorer / Explorer Sport (U152; 2000, 2001, 2002, 2003, 2004, 2005).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del tablero del lado del conductor.
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | treinta | Módulo de asiento con memoria, asiento del conductor eléctrico (2003-2005), interruptor lumbar del conductor eléctrico (2005) |
| 2 | veinte | Asientos calefactados (2001-2002), techo corredizo |
| 3 | veinte | Radio, amplificador, antena eléctrica (2001-2002), DVD |
| cuatro | cinco | Módulo limpiaparabrisas delantero |
| cinco | quince | Relé intermitente (giro, peligro) |
| 6 | 10 | Bocina derecha (2001-2002), llave en campana (2003-2005) |
| 7 | quince | Espejos térmicos |
| ocho | cinco | PCV calentado (2004-2005; motor de 4.0L solamente) |
| nueve | – | No utilizado (repuesto) |
| 10 | 10 | Bobina de relé de calefacción de retroiluminación, módulo de calefacción del asiento (2001-2002), actuador de temperatura del mezclador (2001-2002), contacto del embrague del aire acondicionado |
| once | veinte | Asientos calefactados (2003-2005) |
| 12 | cinco | Interruptor de luz antiniebla (2001-2002) módulo 4 × 4 |
| 13 | cinco | Interruptor de cancelación de sobremarcha, indicador de combustible flexible (2001-2003) |
| catorce | cinco | Módulo PATS |
| quince | cinco | Módulo de limpiaparabrisas trasero, grupo, TPMS (2001-2003) |
| dieciséis | cinco | Espejo eléctrico, control de clima manual, TPMS |
| 17 | quince | Acc retardado bobina, batería, luces interiores (delantera y trasera), lámpara en la guantera |
| Dieciocho | 10 | Bocina izquierda (2001-2003), bomba de combustible flexible (2004-2005) |
| diecinueve | 10 | Indicador RCM, PAD (2001-2002) |
| veinte | cinco | Interruptor del asiento del conductor con memoria, módulo del asiento del conductor, módulo de seguridad de la carrocería (BSM), LED PATS, sensor de carga solar (2001-2003) |
| 21 años | cinco | Grupo de instrumentos, brújula, bobina de señal de giro |
| 22 | 10 | ABS, controlador IVD |
| 23 | quince | 2001-2003: sensor de posición del pedal del freno, relé de activación del freno del conductor, interruptor de desactivación del control de crucero |
| 24 | quince | Encendedor de cigarrillos, OBD II, tirón neutral |
| 25 | cinco | Actuador auxiliar de temperatura de modo de clima, bobina de carga de la batería del remolque, TPMS (2004-2005) |
| 26 | 7.5 | Sistema de asistencia de estacionamiento en reversa, bloqueo de cambio de freno, bobina de relé de luz lateral (2001-2002), interruptor IVD |
| 27 | 7.5 | Espejo con atenuación automática, sensor de rango de transmisión digital, luces de marcha atrás |
| 28 | cinco | Radio (Inicio) / DVD (Inicio) |
| 29 | 10 | Medidor de rango de transmisión digital, potencia PWR al fusible n. ° 28 (potencia de arranque) |
| treinta | cinco | Luces de circulación diurna (DRL), solenoide remoto, controlador de clima DEATC, control de clima manual, control de temperatura del aire manual |
Lado superior
Estos relés están ubicados en la parte posterior del panel de fusibles del habitáculo.
| No. | Las cadenas están protegidas |
|---|---|
| uno | Relé intermitente |
| 2 | Desescarche trasero |
| 3 | Relé adicional con retardo |
| cuatro | abierto |
| cinco | Ahorro de batería |
| 6 | abierto |
| 7 | abierto |
Anuncios
Caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor.
| No. | PERO | Las cadenas están protegidas |
|---|---|---|
| uno | 60 | PJB |
| 2 | treinta | BSM |
| 3 | veinte | Ventilador de empuje GCC (2001-2002; solo exportación) |
| cuatro | treinta | Desescarche trasero |
| cinco | 40 | Bomba del sistema de frenos antibloqueo (ABS) |
| 6 | 60 | Accesorio de retardo, Ventanas eléctricas (2004-2005), Sistema de audio (2004-2005) |
| 7 | veinte | Zócalo No. 2 |
| ocho | treinta | Motor de cambio de marchas 4 × 4 (2004-2005) |
| nueve | veinte | Zócalo No. 1 |
| 10 | treinta | Módulo ABS (válvulas) |
| once | 40 | PTEC (2001-2003), módulo de control del tren motriz (PCM) (2004-2005) |
| 12 | cincuenta | Relé de encendido / relé de arranque |
| 13 | 40 | Batería de remolque. Indicadores de dirección de remolque |
| catorce | 10 | Luces de circulación diurna (DRL) (Canadá), faros antiniebla (2001-2002; solo exportación) |
| quince | quince | Memoria (KAPWR) (2001-2002), Memoria (PCM / DEATC / Cluster) (2003-2005), Lámparas de cortesía (2003-2005) |
| dieciséis | quince | Interruptor de faros (2001-2003), Interruptor de luz antiniebla (2003), Luces de estacionamiento (2004-2005), Luces de estacionamiento de automóviles (2004-2005), Bobina de relé de la luz antiniebla delantera (2004-2005).) |
| 17 | veinte | 4 × 4 (V-Batt 2) 2001-2003 |
| cinco | 4×4 de dos velocidades (bobinas de relé) (2004-2005) | |
| Dieciocho | veinte | 4 × 4 (v-batt 1) (2001-2003), PCM con embrague de dos etapas 4 × 4 (2004-2005) |
| diecinueve | veinte | Relé de luz de carretera |
| veinte | treinta | Módulo de freno eléctrico de remolque |
| 21 años | treinta | Motor de limpiaparabrisas delantero |
| 22 | veinte | Autolamp; Haz bajo |
| 23 | treinta | Interruptor de encendido, diodo PCM (2004-2005) |
| 24 | veinte | Faros antiniebla traseros (2001-2002; solo exportación) |
| 25 | quince | Freno de encendido y apagado (2004-2005) |
| 26 | quince | Bomba de combustible (2001-2003) |
| veinte | Bomba de combustible (2004-2005) | |
| 27 | veinte | Luces de remolque del remolque, retroceso del remolque |
| 28 | veinte | Relevo de bocina |
| 29 | 60 | PJB |
| treinta | veinte | Motor limpiaparabrisas trasero |
| 31 años | – | No utilizado |
| 32 | – | No utilizado |
| 33 | treinta | Motor de ventilador auxiliar |
| 34 | treinta | Asientos eléctricos, pedales ajustables |
| 35 años | veinte | Toma trasera (2001-2002) |
| 36 | 40 | Motor del ventilador |
| 37 | quince | Transmisión / relé de embrague de A / C |
| 38 | quince | Carrete en enchufe (2001-2003), HEGO (2004-2005), VMV (2004-2005), CMS (2004-2005), ESM (2004-2005), CVS (2004-2005) |
| 39 | quince | Inyectores / relé de bomba de combustible |
| 40 | quince | Capacidad PTEK (2001-2003), capacidad PCM (2004-2005) |
| 41 años | quince | HEGO (2001-2003), VMV (2001-2003), CMS (2001-2003), PTEC (2001-2003), Bobina en horquilla (2004-2005; motor 4.6L solamente), Bobina de encendido (2004-2005; 4.0 Motor L solamente) |
| 42 | 10 | Luz de cruce derecha |
| 43 | 10 | Luz de cruce izquierda |
| 44 | quince | Faros antiniebla delanteros |
| 45 | cinco | Presostato de freno (2001-2002) |
| 2 | Presostato de freno (ABS) (2003-2005) | |
| 46 | veinte | Luces altas |
| 62 | treinta | Disyuntor: accesorio retrasado (2001-2002), disyuntor del elevalunas eléctrico (2003-2005) |
| 47 | Relevo de bocina | |
| 48 | Relé de la bomba de combustible | |
| 49 | Relé de luz de carretera | |
| cincuenta | Relé de faros antiniebla | |
| 51 | Relé de policía IVD | |
| Relé DRL (Canadá) | ||
| 52 | Relé de embrague de A / C | |
| 53 | Remolque de remolque de giro a la derecha | |
| 54 | Giro a la izquierda del remolque | |
| 55 | Relé del motor del ventilador | |
| 56 | Relé de arranque | |
| 57 | Relé PTEC | |
| Relé PCM | ||
| 58 | Relé de encendido | |
| 59 | Freno del conductor o relé DRL activado (solo Canadá) | |
| 60 | Diodo PCM | |
| 61 | Diodo de embrague de A / C | |
Anuncios
Caja de relés trasera
La caja de relés está ubicada en el panel de moldura del lado del pasajero trasero.
| No. | Las cadenas están protegidas |
|---|---|
| catorce | No utilizado |
| quince | Luz de marcha atrás del remolque |
| dieciséis | No utilizado |
| 17 | No utilizado |
| Dieciocho | No utilizado |
| diecinueve | Luces de estacionamiento para remolque |
| veinte | Carga de la batería del remolque |
| 21 años | No utilizado |
| 22 | Luces de entrada |
| 23 | No utilizado |
| 3 | No utilizado |
| cuatro | No utilizado |
Caja de relés auxiliares
La caja de relés está ubicada en el guardabarros delantero derecho, debajo del módulo de control de velocidad (vehículos canadienses equipados con AdvanceTrac).
| No. | Las cadenas están protegidas |
|---|---|
| 64 | Vehículos policiales equipados con AdvanceTrac® |
| Motor de 2 velocidades 4 × 4 en sentido horario (2004-2005) | |
| sesenta y cinco | Motor de 2 velocidades 4 × 4 en sentido antihorario (2004-2005) |
| 66 | abierto |
