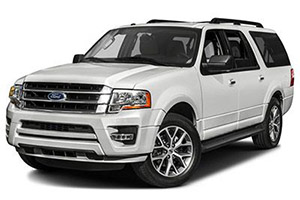

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford Expedition (U324; 2015, 2016, 2017).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificacion
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del lado derecho del panel de instrumentos. Tira del panel hacia ti, dóblalo hacia un lado y retira el panel decorativo para acceder a la caja de fusibles. Para reinstalarlo, alinee las pestañas con las ranuras del panel y luego presione hacia abajo para cerrarlo.
| No. | PERO | Descripción |
|---|---|---|
| uno | treinta | Ventana del conductor |
| 2 | quince | Control del asiento trasero. |
| Módulo de puerta de enlace de medios | ||
| 3 | treinta | Ventana del pasajero |
| cuatro | 10 | Lámparas de demanda |
| cinco | veinte | Amplificador |
| 6 | cinco | Control de temperatura automático electrónico trasero |
| 7 | 7.5 | Espejo de poder, |
| Interruptor de memoria del asiento del conductor | ||
| ocho | – | No utilizado |
| nueve | 10 | SINCRONIZAR, |
| Puertas con ascensor mecánico, | ||
| Panel de ajuste eléctrico, | ||
| Monitor | ||
| 10 | 10 | Relé de arranque auxiliar |
| once | 10 | Módulo de inicio de sesión / disparador pasivo |
| 12 | quince | Luz interior, |
| Lámpara charco | ||
| 13 | quince | Luces de freno y de giro a la derecha |
| catorce | quince | Luces de freno y de giro a la izquierda |
| quince | quince | Luz de marcha atrás, |
| Luz de freno central de montaje alto, | ||
| Espejo EC | ||
| dieciséis | 10 | Luz de cruce delantera derecha |
| 17 | 10 | Luz de cruce delantera izquierda |
| Dieciocho | 10 | LED de bloqueo del interruptor de freno / botón de inicio / luz de fondo del teclado, |
| Asiento plegable eléctrico en la tercera fila, | ||
| Entrada de disparador táctil pasivo | ||
| diecinueve | – | No utilizado |
| veinte | veinte | Relé de bloqueo / desbloqueo |
| 21 años | – | No utilizado |
| 22 | veinte | bocina |
| 23 | quince | Módulo de control del volante, |
| Grupo | ||
| 24 | quince | Pedales ajustables / columna ajustable, |
| Canal de datos | ||
| 25 | quince | Tapa del maletero con bisagras, |
| Motor de desbloqueo de cristales de elevación | ||
| 26 | cinco | Haga clic para activar el interruptor |
| 27 | veinte | Módulo de inicio de sesión / disparador pasivo |
| 28 | quince | Cerradura de encendido, |
| Interruptor de bloqueo de llave | ||
| 29 | veinte | Radio, |
| GPS | ||
| treinta | quince | Luces laterales delanteras |
| 31 años | cinco | Freno de remolque incl. Encendido apagado. |
| 32 | quince | Agujero de ventilación, |
| Motor de la ventana del conductor, | ||
| Inversor de energia. | ||
| 33 | 10 | Módulo de suspensión CCD |
| 34 | 10 | Asistente de estacionamiento trasero, |
| Cámara trasera, | ||
| AUTOBÚS, | ||
| Asiento con calefacción | ||
| 35 años | cinco | Módulo de clima, |
| Interruptor O / D | ||
| 36 | – | No utilizado |
| 37 | 10 | Módulo 4X4 |
| 38 | 10 | Espejo EC, |
| Luke | ||
| DVD, | ||
| Radio AM / FM | ||
| 39 | quince | Luz de carretera delantera izquierda y derecha |
| 40 | 10 | Posición trasera / luces traseras |
| 41 años | 7.5 | Módulo de control de sujeción |
| 42 | – | No utilizado |
| 43 | – | No utilizado |
| 44 | – | No utilizado |
| 45 | cinco | no usado (repuesto) |
| 46 | 10 | Control climatico |
| 47 | quince | Faros antiniebla |
| 48 | treinta | Disyuntor del pasajero delantero y de la ventana trasera |
| 49 | – | Relé para ventanas y rejillas de ventilación |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor.
| No. | PERO | Descripción |
|---|---|---|
| uno | – | Relé de lavado trasero |
| 2 | – | Relé de arranque |
| 3 | – | Relé del motor del ventilador |
| cuatro | – | Relé de limpiaparabrisas trasero |
| cinco | – | Relé de la bomba de combustible |
| 6 | – | Ventilador de enfriamiento electrónico |
| 7 | – | Relé de luneta trasera calefactable / espejos calefactables |
| ocho | – | Ventilador de enfriamiento electrónico |
| nueve | – | Iniciar / Iniciar relé |
| 10 | – | Relé de caja de conexiones. |
| once | 40 | Reposapiés eléctricos |
| Asientos con calefacción | ||
| 12 | 40 | Arranque / arranque, relé |
| 13 | treinta | Relé de arranque |
| catorce | cincuenta | Ventilador de enfriamiento electrónico |
| quince | – | No utilizado |
| dieciséis | cincuenta | Ventilador electronico |
| 17 | – | No utilizado |
| Dieciocho | treinta | Freno de remolque |
| diecinueve | veinte | Toma (consola) |
| veinte | veinte | Módulo 4х4 HAT 2 |
| 21 años | treinta | Módulo de remolque de remolque |
| 22 | treinta | Asiento del pasajero eléctrico |
| 23 | – | Relé de embrague de A / C |
| 24 | – | Relé de luz lateral del remolque |
| 25 | – | No utilizado |
| 26 | 10 | Sensor ALT |
| 27 | veinte | Módulo 4 × 4 HAT 1 |
| 28 | 25 | Relé de luz lateral del remolque |
| 29 | 10 | Solenoide incorporado al final de la rueda |
| treinta | 10 | Relé de embrague de A / C |
| 31 años | quince | Luz de marcha atrás del remolque |
| 32 | 40 | Relé del motor del ventilador |
| 33 | 40 | Tomacorriente de 110 voltios CA |
| 34 | treinta | Motor de ventilador auxiliar |
| 35 años | treinta | Relé del módulo de control del tren motriz |
| 36 | treinta | Portón trasero eléctrico |
| 37 | – | No utilizado |
| 38 | – | No utilizado |
| 39 | – | Relé de luz de marcha atrás del remolque |
| 40 | – | Relé de ventilador electrónico 2 |
| 41 años | 10 | Potencia de apoyo del módulo de control de la transmisión |
| 42 | cinco | Iniciar / Iniciar relé |
| 43 | 10 | Interruptor de encendido / apagado del freno |
| 44 | veinte | Relé de la bomba de combustible |
| 45 | 10 | No utilizado (repuesto) |
| 46 | quince | Bomba de lavado delantera / trasera |
| 47 | treinta | Motor limpiaparabrisas trasero |
| 48 | 40 | Módulo de remolque de remolque |
| 49 | – | No utilizado |
| cincuenta | treinta | Relé del motor del limpiaparabrisas delantero |
| 51 | 40 | Relé de luneta trasera calefactable / espejos calefactables |
| 52 | 10 | Sistema de frenos antibloqueo en funcionamiento / arranque de alimentación |
| 53 | cinco | Módulo de control de transmisión ISP |
| 54 | cinco | Dirección asistida |
| 55 | – | No utilizado |
| 56 | treinta | Alimentación del panel de fusibles del habitáculo R / S |
| 57 | cinco | El motor del ventilador funciona / arranca |
| 58 | – | No utilizado |
| 59 | quince | Espejos térmicos |
| 60 | – | No utilizado |
| 61 | – | No utilizado |
| 62 | – | No utilizado |
| 63 | 25 | Ventilador electronico |
| 64 | treinta | Lucas |
| sesenta y cinco | veinte | No utilizado (repuesto) |
| 66 | veinte | Toma auxiliar (consola central trasera) |
| 67 | 40 | Asientos de primera fila con control de clima |
| 68 | treinta | Valvulas del sistema de frenos antibloqueo |
| 69 | 60 | Bomba de freno antibloqueo |
| 70 | treinta | Asiento plegable eléctrico en la tercera fila |
| 71 | veinte | Toma auxiliar / encendedor de cigarrillos |
| 72 | veinte | Toma auxiliar (panel lateral trasero derecho) |
| 73 | veinte | Módulo de climatización del asiento trasero |
| 74 | treinta | Asiento del conductor eléctrico |
| 75 | 25 | Potencia del vehículo 1 – módulo de control de la transmisión |
| 76 | veinte | Potencia del vehículo 2 – módulo de control de la transmisión |
| 77 | veinte | Potencia del vehículo 4 – bobinas de encendido |
| 78 | – | No utilizado |
| 79 | quince | Potencia del vehículo 3 – módulo de control de la transmisión |
| 80 | – | No utilizado |
| 81 años | – | No utilizado |
| 82 | cinco | Sensor de lluvia |
| 83 | – | No utilizado |
| 84 | – | No utilizado |
| 85 | – | Relé del motor del limpiaparabrisas |
