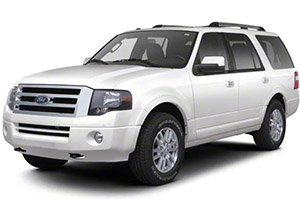

Diagrama de bloques de fusibles (diseño de fusibles), ubicación y propósito de los fusibles y relés Ford Expedition (2009, 2010, 2011, 2012, 2013, 2014).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del lado derecho del panel de instrumentos. Tire del panel hacia usted, dóblelo hacia un lado y retire la moldura para acceder a la caja de fusibles. Para volver a instalarlo, alinee las pestañas con las ranuras del panel y luego empújelo hacia abajo para cerrarlo.
Para quitar la tapa de la caja de fusibles, presione hacia abajo las pestañas a ambos lados de la tapa y luego retírela. Para reinstalarlo, coloque la parte superior de la cubierta sobre el panel de fusibles, luego presione la parte inferior de la cubierta hasta que escuche un clic. Tire suavemente de la cubierta para asegurarse de que encaje correctamente.
| No. | PERO | Descripción |
|---|---|---|
| uno | treinta | Ventana del conductor |
| 2 | quince | Módulo de memoria del lado del conductor |
| 3 | quince | Controles de audio del asiento trasero, |
| Radio por satelite, | ||
| SINCRONIZACIÓN | ||
| cuatro | treinta | No utilizado (repuesto) |
| cinco | 10 | Teclado iluminado, |
| Encendido de la 3a fila de asientos, | ||
| Interbloqueo de cambio de freno (BSI), | ||
| Potencia lógica del panel de fusibles inteligente | ||
| 6 | veinte | Señales de giro |
| 7 | 10 | Faros de luz de cruce (izquierda) |
| ocho | 10 | Faros de luz de cruce (derecha) |
| nueve | quince | Luz interior |
| 10 | quince | Enciende la luz de fondo |
| Lámpara charco | ||
| once | 10 | No utilizado (repuesto) |
| 12 | 7.5 | Interruptor de espejo de poder, |
| Interruptor de memoria del asiento del conductor | ||
| 13 | cinco | No utilizado (repuesto) |
| catorce | 10 | Módulo de puerta trasera eléctrica: potencia de retención |
| quince | 10 | Control climatico, |
| Módulo de satélite de posicionamiento global | ||
| dieciséis | quince | No utilizado (repuesto) |
| 17 | veinte | Cerraduras de las puertas, |
| Desbloqueo de la puerta del ascensor, | ||
| Desbloqueo de vidrio de elevación | ||
| Dieciocho | veinte | Asientos de la segunda fila con calefacción |
| diecinueve | 25 | Limpiaparabrisas trasero |
| veinte | quince | Pedales ajustables, |
| Canal de datos | ||
| 21 años | quince | Faros antiniebla |
| 22 | quince | Luces del parque |
| 23 | quince | Faros de luz alta |
| 24 | veinte | bocina |
| 25 | 10 | Lámparas de demanda, |
| Guantera | ||
| Visera | ||
| 26 | 10 | Combinación de tablero |
| 27 | veinte | Switch de ignición |
| 28 | cinco | Radio |
| 29 | cinco | Combinación de tablero |
| treinta | cinco | No utilizado (repuesto) |
| 31 años | 10 | No utilizado (repuesto) |
| 32 | 10 | Módulo de airbag |
| 33 | 10 | No utilizado (repuesto) |
| 34 | cinco | No utilizado (repuesto) |
| 35 años | 10 | Asistente de estacionamiento trasero, |
| 4×4, | ||
| cámara de video trasera, | ||
| Segunda fila de asientos con calefacción | ||
| 36 | cinco | Sistema antirrobo pasivo |
| 37 | 10 | Control climatico |
| 38 | veinte | Altavoz de subgraves |
| 39 | veinte | Radio |
| 40 | veinte | Potenciador de navegación |
| 41 años | quince | Ventanas eléctricas, |
| Agujeros de ventilación, | ||
| El poder de la luna en el techo | ||
| Espejo retrovisor con atenuación automática, | ||
| Toma de 110 VCA | ||
| 42 | 10 | No utilizado (repuesto) |
| 43 | 10 | Lógica del limpiaparabrisas trasero, |
| Sensor de lluvia | ||
| 44 | 10 | Bobina del relé de carga de la batería del remolque |
| 45 | cinco | Lógica del limpiaparabrisas delantero |
| 46 | 7.5 | Control climatico, |
| Control de relé auxiliar | ||
| 47 | treinta | Ventanas eléctricas, |
| Techo corredizo | ||
| 48 | – | Relé adicional con retardo |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor.
| No. | PERO | Descripción |
|---|---|---|
| uno | – | Relé del módulo de control del tren motriz |
| 2 | – | Relé de arranque |
| 3 | – | Relé del motor del ventilador |
| cuatro | – | Relé de carga de la batería del remolque |
| cinco | – | Relé de la bomba de combustible |
| 6 | – | Relé de ventilador electrónico 1 |
| 7 | – | Relé de luneta trasera calefactable / espejos calefactables |
| ocho | – | Relé de ventilador electrónico 3 |
| nueve | – | Iniciar / Iniciar relé |
| 10 | – | Relé de suspensión neumática trasera |
| once | 40 | Reposapiés eléctrico |
| 12 | 40 | Arranque / arranque, relé |
| 13 | treinta | Relé de arranque |
| catorce | 40 | Ventilador electronico |
| quince | – | No utilizado |
| dieciséis | 40 | Ventilador electronico |
| 17 | – | No utilizado |
| Dieciocho | treinta | Freno de remolque |
| diecinueve | 60 | Fuente de alimentación del relé de suspensión neumática trasera |
| veinte | veinte | Módulo 4 × 4 |
| 21 años | treinta | Relé de carga de la batería del remolque |
| 22 | treinta | Asiento del pasajero eléctrico |
| 23 | – | Relé de embrague de A / C |
| 24 | – | Relé de luz lateral del remolque |
| 25 | – | No utilizado |
| 26 | – | No utilizado |
| 27 | veinte | 4 × 4 |
| 28 | 25 | Relé de luz lateral del remolque |
| 29 | veinte | Lámparas de marcha atrás, |
| Solenoide incorporado al final de la rueda | ||
| treinta | 10 | Relé de embrague de A / C |
| 31 años | – | No utilizado |
| 32 | 40 | Relé del motor del ventilador |
| 33 | 40 | Tomacorriente de 110 voltios CA |
| 34 | treinta | Motor de ventilador auxiliar |
| 35 años | treinta | Relé del módulo de control del tren motriz |
| 36 | treinta | Portón trasero eléctrico |
| 37 | – | Relé de parada / giro del remolque del lado izquierdo |
| 38 | – | Relé de parada / giro del remolque derecho |
| 39 | – | Relé de luz de marcha atrás |
| 40 | – | Relé de ventilador electrónico 2 |
| 41 años | 10 | Potencia de apoyo del módulo de control de la transmisión |
| 42 | – | No utilizado |
| 43 | cinco | Interruptor de encendido / apagado del freno |
| 44 | veinte | Relé de la bomba de combustible |
| 45 | 25 | Relé de señal de giro / parada de remolque |
| 46 | – | No utilizado |
| 47 | – | No utilizado |
| 48 | treinta | Módulo de suspensión neumática trasera |
| 49 | – | No utilizado |
| cincuenta | treinta | Relé del motor del limpiaparabrisas delantero |
| 51 | 40 | Relé de luneta trasera calefactable / espejos calefactables |
| 52 | 10 | Sistema de frenos antibloqueo en funcionamiento / arranque de alimentación |
| 53 | 10 | Módulo de suspensión neumática trasera |
| 54 | – | No utilizado |
| 55 | cinco | Bobina del relé de la bomba de combustible Marcha / Alimentación por manivela |
| 56 | treinta | Alimentación del panel de fusibles del habitáculo R / S |
| 57 | 10 | Bobina de relé del motor del ventilador |
| 58 | quince | Luces de marcha atrás para remolque |
| 59 | quince | Espejos térmicos |
| 60 | – | No utilizado |
| 61 | – | Diodo de bomba de combustible |
| 62 | – | No utilizado |
| 63 | 25 | Ventilador electronico |
| 64 | treinta | Techo corredizo |
| sesenta y cinco | veinte | Toma auxiliar (panel de instrumentos) |
| 66 | veinte | Toma auxiliar (consola central trasera) |
| 67 | 40 | Asientos de primera fila con control de clima |
| 68 | 60 | Valvulas del sistema de frenos antibloqueo |
| 69 | 60 | Bomba de freno antibloqueo |
| 70 | treinta | Asiento plegable eléctrico en la tercera fila |
| 71 | veinte | Toma auxiliar / encendedor de cigarrillos |
| 72 | veinte | Toma auxiliar (panel lateral trasero derecho) |
| 73 | – | No utilizado |
| 74 | treinta | Asiento del conductor eléctrico |
| 75 | veinte | Potencia del vehículo 1 – módulo de control de la transmisión |
| 76 | veinte | Potencia del vehículo 2 – módulo de control de la transmisión |
| 77 | quince | Potencia del vehículo 4 – bobinas de encendido |
| 78 | – | No utilizado |
| 79 | veinte | Potencia del vehículo 3 – módulo de control de la transmisión |
| 80 | – | No utilizado |
| 81 años | – | No utilizado |
| 82 | – | No utilizado |
| 83 | – | No utilizado |
| 84 | – | No utilizado |
| 85 | – | Relé del motor del limpiaparabrisas |
