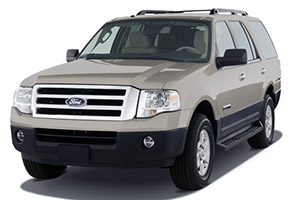

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford Expedition (U324; 2007, 2008).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del lado derecho del panel de instrumentos. Para quitar el panel para acceder a la caja de fusibles, tire del panel hacia usted, dóblelo hacia un lado y retírelo. Para volver a instalarlo, alinee las pestañas con las ranuras del panel y luego empújelo hacia abajo para cerrarlo. Para quitar la tapa de la caja de fusibles, presione hacia abajo las pestañas a ambos lados de la tapa y luego retírela.
| No. | PERO | Descripción |
|---|---|---|
| uno | treinta | Ventana inteligente n. ° 1 |
| 2 | quince | Módulo de memoria del lado del conductor |
| 3 | quince | FES, |
| Controles de audio del asiento trasero, | ||
| SDARS | ||
| cuatro | treinta | Ventana inteligente n. ° 2 |
| cinco | 10 | Teclado iluminado, |
| Encendido de la 3a fila de asientos, | ||
| Interbloqueo de cambio de freno (BSI), | ||
| SPDJB | ||
| 6 | veinte | Señales de giro |
| 7 | 10 | Faros de luz de cruce (izquierda) |
| ocho | 10 | Faros de luz de cruce (derecha) |
| nueve | quince | Luz interior |
| 10 | quince | Luz de fondo, lámpara de charco |
| once | – | No utilizado |
| 12 | 7.5 | Interruptor de espejo de poder, |
| Interruptor de memoria del asiento del conductor | ||
| 13 | – | No utilizado |
| catorce | 10 | Módulo de puerta trasera eléctrica: potencia de retención |
| quince | 10 | Control climatico |
| dieciséis | – | No utilizado |
| 17 | veinte | Todos los motores de apagado están alimentados |
| Desbloqueo de la puerta del ascensor, | ||
| Desbloqueo de vidrio levadizo | ||
| Dieciocho | veinte | No utilizado (repuesto) |
| diecinueve | 25 | Limpiaparabrisas trasero |
| veinte | quince | Pedales ajustables, |
| Canal de datos | ||
| 21 años | quince | Faros antiniebla, |
| Lámparas rotativas | ||
| 22 | quince | Relé de luz lateral |
| 23 | quince | Faros de luz alta |
| 24 | veinte | Relevo de bocina |
| 25 | 10 | Lámparas de demanda, |
| Guantera | ||
| Visera | ||
| 26 | 10 | Combinación de tablero |
| 27 | veinte | Switch de ignición |
| 28 | cinco | Radio |
| 29 | cinco | Combinación de tablero |
| treinta | cinco | No utilizado (repuesto) |
| 31 años | 10 | Brújula, |
| Espejo retrovisor con atenuación automática | ||
| 32 | 10 | Módulo de control de sujeción |
| 33 | – | No utilizado |
| 34 | cinco | No utilizado (repuesto) |
| 35 años | 10 | Asistente de estacionamiento trasero, 4 × 4 |
| 36 | cinco | Transceptor PATS |
| 37 | 10 | Control climatico |
| 38 | veinte | Subwoofer / amplificador (radio para audiófilos) |
| 39 | veinte | Radio |
| 40 | – | No utilizado |
| 41 años | – | No utilizado |
| 42 | 10 | Bobina de carga de la batería del remolque |
| 43 | 10 | Lógica del limpiaparabrisas trasero |
| 44 | – | No utilizado |
| 45 | cinco | Lógica del limpiaparabrisas delantero |
| 46 | 7.5 | Control climatico, |
| Control de relé auxiliar | ||
| 47 | treinta | Ventanas eléctricas, |
| Techo corredizo | ||
| 48 | – | No utilizado |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor.
| No. | PERO | Descripción |
|---|---|---|
| uno | – | Relé del ventilador |
| 2 | – | No utilizado |
| 3 | – | Relé de luneta trasera calentado |
| cuatro | treinta | Asientos de la tercera fila (lado del conductor) |
| cinco | 40 | Conector de remolque (freno eléctrico) |
| 6 | 60 | ABS (válvulas) |
| 7 | – | No utilizado |
| ocho | 40 | Asientos con calefacción / refrigeración |
| nueve | 60 | ABS (bomba) |
| 10 | veinte | Toma de consola trasera |
| once | treinta | Ventilador auxiliar |
| 12 | 25 | Conector de remolque (luces laterales) |
| 13 | treinta | Toma de remolque de remolque (carga de batería) |
| catorce | – | No utilizado |
| quince | – | No utilizado |
| dieciséis | – | Relé de embrague de A / C |
| 17 | – | No utilizado |
| Dieciocho | – | Relé de la bomba de combustible |
| diecinueve | – | Relé de respaldo |
| veinte | – | Relé para enganche de remolque (señal de giro a la izquierda) |
| 21 años | – | Relé para enganche de remolque (señal de giro a la derecha) |
| 22 | – | No utilizado |
| 23 | quince | Espejos térmicos |
| 24 | 40 | Motor del ventilador |
| 25 | – | No utilizado |
| 26 | – | No utilizado |
| 27 | treinta | Portón trasero eléctrico |
| 28 | 40 | Ventana trasera con calefacción, |
| Espejo calefactado | ||
| 29 | treinta | Asiento del pasajero |
| treinta | 10 | Acoplamiento A / C |
| 31 años | quince | Luces de parada |
| 32 | veinte | Bomba de combustible |
| 33 | veinte | Lámparas de marcha atrás |
| 34 | 25 | Conector de remolque (luces de freno / intermitentes) |
| 35 años | veinte | Módulo 4 × 4 |
| 36 | 10 | Módulo de control del tren motriz (PCM): mantiene la energía, |
| Ventilación del recipiente | ||
| 37 | quince | Transmisión B + |
| 38 | treinta | Asientos de la tercera fila (lado del pasajero) |
| 39 | cincuenta | Bomba de suspensión neumática |
| 40 | treinta | Motor de arranque |
| 41 años | veinte | Toma de IP / consola |
| 42 | – | No utilizado |
| 43 | veinte | Motor de 4 × 4 módulos |
| 44 | – | No utilizado |
| 45 | treinta | Asiento del conductor |
| 46 | 40 | Ejecutar / Iniciar bus |
| 47 | treinta | Suspensión neumática – solenoides |
| 48 | – | No utilizado |
| 49 | treinta | Limpia / lavaparabrisas delantero |
| cincuenta | treinta | PKM – autobús |
| 51 | veinte | Punto de suministro de carga |
| 52 | veinte | Encendedor |
| 53 | – | Relé de suspensión neumática |
| 54 | – | Relé de arranque |
| 55 | – | Relé de enganche de remolque (luz de estacionamiento) |
| 56 | – | Relé para enganche de remolque (carga de batería) |
| 57 | – | Iniciar / Iniciar relé |
| 58 | – | No utilizado |
| 59 | – | Relé PCM |
| 60 | – | Diodo disparador de un toque |
| 61 | – | Diodo de embrague de A / C |
| 62 | – | Diodo de bomba de combustible |
| 63 | quince | Conector para remolcar un remolque (luz de marcha atrás) |
| 64 | – | No utilizado |
| sesenta y cinco | 10 | Lógica de suspensión neumática |
| 66 | – | No utilizado |
| 67 | 10 | Ventiloconvector |
| 68 | – | No utilizado |
| 69 | treinta | Run / Start – panel de fusibles en el habitáculo |
| 70 | veinte | PCM (sensores) – EFC, |
| Bobina de embrague del aire acondicionado | ||
| 71 | cinco | Bobina de combustible, |
| ISP-R | ||
| 72 | veinte | PCM (bobinas de encendido) |
| 73 | cinco | Encendido de la caja de cambios |
| 74 | veinte | PCM (sensores) – HE GO / CMS, |
| MAFS, | ||
| EVMV, | ||
| CMCV, | ||
| Interruptor de corte de velocidad, | ||
| DCT | ||
| 75 | cinco | Solenoide con extremos de rueda integrada (IWE) 4 × 4 |
| 76 | veinte | PCM – VPWR |
| 77 | 10 | ABS lógico, PCV calentado |
