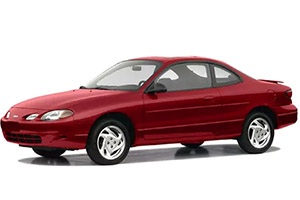

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles Ford Escort / Ford Escort ZX2 (1997, 1998, 1999, 2000, 2001, 2002, 2003).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible. Verifica los fusibles apropiados antes de reemplazar cualquier componente electrico.
Notificación
- Antes de reemplazar el fusible, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del tablero.
| No. | Fusible | PERO | Esquema |
|---|---|---|---|
| uno | DETENER | quince | Pare las luces, bloqueo de la palanca de cambios |
| veinte | ZX2: luces de freno, sensor de presión de freno. | ||
| 2 | COLA | quince | Iluminación del grupo de instrumentos, luz de la matrícula, luces de estacionamiento, luces de posición laterales, luces traseras (radio, luces de control de clima) |
| 3 | TECHO DEL SOL | quince | Techo corredizo eléctrico |
| cuatro | ASC | 10 | Control de velocidad |
| cinco | – | – | – |
| 6 | CERRAR CON LLAVE | treinta | Cerraduras de puertas eléctricas |
| 7 | BOCINA | quince | Bocina, bloqueo de cambio (ZX2) |
| ocho | Aire acondicionado | quince | Aire acondicionado, ABS |
| nueve | Metro | 10 | Luces de marcha atrás, bloqueo de la palanca de cambios, grupo de instrumentos, control de velocidad, indicadores de dirección, señal de recordatorio de encendido, sensor de nivel de refrigerante del motor, descongelación de la ventana trasera |
| 10 | LIMPIAPARABRISAS | veinte | Limpia y lavaparabrisas, relé del motor del ventilador |
| once | LIMPIAPARABRISAS TRASERO | 10 | Limpia y lavaparabrisas trasero |
| DRL | 10 | ZX2: luces de circulación diurna (DRL) | |
| 12 | PELIGRO | quince | Señales de emergencia, intermitentes |
| 13 | HABITACIÓN | 10 | Reloj, luz interior, luz del maletero, bocina del cinturón de seguridad, alimentación de radio, controles del motor, módulo remoto de protección personal antirrobo (RAP), bloqueo de la palanca de cambios, luces auxiliares, sistema de arranque, grupo de instrumentos (ZX2) |
| catorce | MOTOR | quince | Sistema de gestión del motor, airbag (excepto ZX2), sensor TR (excepto ZX2), transmisión automática electrónica (ZX2), sistema de encendido (ZX2), módulo de relé de supervisión permanente (relé PCM (ZX2)) |
| quince | Espejos | cinco | Espejos eléctricos, radio, bloqueo de entrada sin llave a control remoto (RKE) |
| RADIO | cinco | ZX2: espejos eléctricos, radio, protección contra robo personal remoto (RAP) | |
| dieciséis | INYECTOR DE COMBUSTIBLE | 10 | Sensor de flujo de purga H02S EVAP |
| 17 | – | – | – |
| Dieciocho | NIEBLA | 10 | Luces de circulación diurna / luces antiniebla |
| diecinueve | AUDIO | quince | Amplificador de audio premium, cambiador de CD |
| veinte | CIGARRO | veinte | Encendedor |
| 21 años | RADIO | quince | Radio (sonido premium) |
| BOLSA DE AIRE | 10 | Bolsas de aire | |
| 22 | ENERGÍA EÓLICA | treinta | Ventanas eléctricas |
| 23 | CALENTADOR | treinta | Relé del motor del ventilador |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
| No. | Fusible | PERO | Esquema |
|---|---|---|---|
| uno | INYECTOR DE COMBUSTIBLE | treinta | Sistema de inyección de combustible, airbags, generador |
| 2 | DESEMPAÑAR | treinta | Ventana trasera con calefacción |
| 3 | PRINCIPAL | 100 | Protección general del circuito |
| cuatro | BTN | 40 | Fusibles en el habitáculo 1, 2, 6, 12, 13, 7 |
| cinco | abdominales | 60 | Sistema de frenos antibloqueo (ABS) |
| 6 | VENTILADOR | 40 | Ventilador |
| ocho | – | – | – |
| nueve | OBD II | 10 | Diagnóstico a bordo |
| 10 | BOMBA DE COMBUSTIBLE | veinte | Bomba de combustible |
| once | CAPITULO DE DERECHOS | 10 20 |
Faros |
| 12 | CABEZA IZQUIERDA | 10 20 |
Faros |
| 7 | Relé de faros | ||
