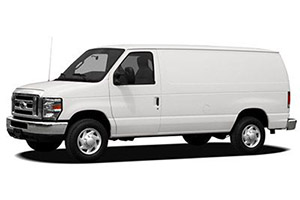

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Ford E150, E250, E350, E450 (2009, 2010, 2011, 2012, 2013, 2014, 2015).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Si los componentes eléctricos del vehículo no funcionan, es posible que se haya fundido el fusible. Los fusibles quemados se identifican por un cable roto dentro del fusible. Verifica los fusibles apropiados antes de reemplazar cualquier componente electrico.
Notificación
- Antes de reemplazar el fusible, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente. Si su vehículo está equipado con una batería dual, desconectar la batería principal debajo del capó NO desconecta la energía de todos los circuitos.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles está ubicado a la izquierda del pedal del freno y está instalado en el panel inferior izquierdo de la cubierta. Retire la tapa del panel de fusibles para acceder a los fusibles.
Para quitar el fusible, use el extractor de fusibles ubicado en el interior de la cubierta del panel de fusibles.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | treinta | 2013-2015: Inversor B + |
| 2 | quince | No utilizado (repuesto) |
| 3 | quince | No utilizado (repuesto) |
| cuatro | treinta | No utilizado (repuesto) |
| cinco | 10 | Caja de fusibles del compartimento del pasajero (SPDJB), bloqueo del cambio de freno |
| 6 | veinte | Indicador de dirección, choque, luces de freno |
| 7 | 10 | Luz de cruce izquierda |
| ocho | 10 | Luz de cruce derecha |
| nueve | quince | Lámparas de cortesía |
| 10 | quince | Alternar luz de fondo |
| once | 10 | No utilizado (repuesto) |
| 12 | 7.5 | No utilizado (repuesto) |
| 13 | cinco | Espejos |
| catorce | 10 | 2010-2015: SYNC, módulo del sistema de posicionamiento global |
| quince | 10 | No utilizado (repuesto) |
| dieciséis | quince | No utilizado (repuesto) |
| 17 | veinte | Cerraduras de las puertas |
| Dieciocho | veinte | No utilizado (repuesto) |
| diecinueve | 25 | No utilizado (repuesto) |
| veinte | quince | Conector de diagnóstico (excluyendo chasis pelado) |
| 21 años | quince | No utilizado (repuesto) |
| 22 | quince | Luces de estacionamiento, Lámparas de matrícula |
| 23 | quince | Luces altas |
| 24 | veinte | Señal de sonido (excepto por el chasis retirado) |
| 25 | 10 | Iluminación bajo demanda |
| 26 | 10 | Clúster (excepto chasis despojado) |
| 27 | veinte | Energía del interruptor de encendido |
| 28 | cinco | Silenciar el sonido (inicio) |
| 29 | cinco | Clúster (excepto chasis despojado) |
| treinta | cinco | No utilizado (repuesto) |
| 31 años | 10 | No utilizado (repuesto) |
| 32 | 10 | Módulo de sujeción |
| 33 | 10 | Controlador de freno de remolque |
| 34 | cinco | No utilizado (repuesto) |
| 35 años | 10 | Sistema de asistencia de estacionamiento en reversa (2009-2014), cámara de video trasera (2009-2014), kilometraje / corte de arranque |
| 36 | cinco | Módulo RF del sistema antirrobo pasivo |
| 37 | 10 | Control de clima, chasis roto IP # 1 arranque / arranque |
| 38 | veinte | No utilizado (repuesto) |
| 39 | veinte | Radio, navegación (2009-2014) |
| 40 | veinte | 2009-2014: amplificador |
| 41 años | quince | Radio, interruptor de luz, espejo retrovisor, inversor (2013-2015) |
| 42 | 10 | Interruptor de acondicionador |
| 43 | 10 | Consola colgante, chasis despojado IP1 |
| 44 | 10 | Relé de batería auxiliar / Relé de cargador de batería del remolque |
| 45 | cinco | Limpiaparabrisas, bastidor extraído Conector del motor 3 |
| 46 | 7.5 | Indicador de desactivación del airbag del pasajero |
| 47 | treinta | Disyuntor: retardo auxiliar de Windows |
| 48 | Accesorio retrasado | |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor. La unidad de distribución de energía contiene fusibles de alta corriente que protegen los sistemas eléctricos principales de su vehículo contra sobrecargas.
| No. | PERO | Componentes protegidos |
|---|---|---|
| once | – | No utilizado |
| 12 | 40 | Lanzamiento / lanzamiento de vehículo modificado y chasis desmontado |
| 13 | treinta | Relé de solenoide de arranque |
| catorce | 40 | Start Start Relay |
| quince | 40 | Vehículo modificado y batería de chasis desmontada |
| dieciséis | cincuenta | Ventilador auxiliar del acondicionador de aire |
| 17 | cincuenta | Fuente de alimentación de la batería auxiliar (2009-2010), carga de la batería del remolque, fuente de alimentación de la flota de remolque |
| Dieciocho | treinta | Freno de remolque eléctrico, controlador de freno de remolque |
| diecinueve | treinta | Mejorador # 1 |
| veinte | treinta | Mejorador # 2 |
| 21 años | cincuenta | 2009-2010: relé IDM / relé FICM (solo motor diésel) |
| 22 | – | No utilizado |
| 26 | – | No utilizado |
| 27 | – | No utilizado |
| 28 | veinte | Lámpara de respaldo |
| 29 | 10 | Acoplamiento de aire acondicionado |
| treinta | 10 | Interruptor de encendido / apagado del freno |
| 31 años | 10 | Batería de grupo (solo chasis desmontado), bobina IDM / FICM (solo diésel (2009-2010)) |
| 32 | cincuenta | Motor del ventilador |
| 33 | 40 | Bomba ABS |
| 34 | veinte | Bocina de chasis pelada |
| 35 años | 40 | Relé del módulo de control del tren motriz (PCM) |
| 36 | veinte | Interruptor de encendido (solo en chasis desnudo) |
| 41 años | 10 | 2009-2010: carga (solo diésel) |
| 42 | quince | Conector de diagnóstico (chasis pelado) |
| 43 | veinte | Bomba de combustible |
| 44 | 10 | Mejorador # 3 |
| 45 | quince | Mejorador # 4 |
| 46 | 10 | PCM mantiene vivo el poder, ventilación del recipiente, bobina de relé PCM |
| 47 | 40 | Bobina de ABS |
| 48 | veinte | Luz de freno / señal de giro del remolque |
| 49 | treinta | Motor del limpiaparabrisas |
| cincuenta | – | No utilizado |
| 51 | veinte | Corte |
| 52 | 10 | Chasis despojado y bobina de relé de arranque / arranque del vehículo modificada |
| 53 | 10 | Alimentación de arranque / arranque ABS |
| 54 | 10 | Bobina de relé de la bomba de combustible |
| 55 | 10 | 2009-2010: ECM / PCM (solo diésel) |
| 56 | veinte | 2009-2010: Módulo de aire acondicionado diésel (DFCM) (solo motor diésel) |
| 57 | veinte | Luz de remolque de remolque |
| 58 | quince | Luz de marcha atrás del remolque |
| 59 | – | No utilizado |
| 63 | treinta | Carga de la batería del remolque |
| 64 | – | No utilizado |
| sesenta y cinco | veinte | Toma 2 (guantera) |
| 66 | veinte | Ranura 3 (rejilla central izquierda) |
| 67 | veinte | Toma 1 (panel de instrumentos) |
| 68 | cincuenta | Coche modificado |
| 69 | – | No utilizado |
| 70 | treinta | Chasis despojado |
| 71 | – | No utilizado |
| 72 | veinte | Encendedor de cigarrillos / Power Point |
| 73 | – | No utilizado |
| 74 | treinta | Asiento eléctrico |
| 75 | veinte | Potencia del vehículo 1, fuente de alimentación del módulo de control de la transmisión |
| 76 | veinte | Módulo de control del tren motriz Vehicle Power 2: componentes del tren motriz relacionados con las emisiones |
| 77 | 10 | Módulo de control de transmisión Vehicle Power 3: componentes generales de la transmisión |
| 78 | quince | Potencia del vehículo 4, bobina de relé de la bomba de combustible, bobina de encendido (solo motor diésel (2009-2010)) |
| 79 | 10 | Potencia del coche 5, Transmisión |
| 80 | 10 | Inicio / Inicio del clúster (solo chasis desmontado) |
| 81 años | quince | Lógica IDM (solo motor diésel) |
| 82 | – | No utilizado |
| 83 | – | (diodo) |
| 84 | – | No utilizado |
| 60 | Lanzamiento integrado con un solo toque (OTIS) | |
| 61 | 2009-2011: batería auxiliar. | |
| 83 | Bomba de combustible | |
| uno | Módulo de control del tren motriz (PCM) | |
| 2 | Solenoide de arranque | |
| 3 | Limpiaparabrisas | |
| cuatro | Carga de la batería del remolque | |
| cinco | Bomba de combustible | |
| 6 | Luz de remolque de remolque | |
| 7 | Mejorador # 4 | |
| ocho | Mejorador # 3 | |
| nueve | Lanzamiento / lanzamiento de vehículo modificado y chasis desmontado | |
| 10 | 2009-2010: Módulo de control del inyector de combustible (FICM) / (IDM) (solo diésel) | |
| 23 | Acoplamiento de aire acondicionado | |
| 24 | Relé de bocina (chasis desnudo) | |
| 25 | Lanzar / ejecutar | |
| 37 | Señal de giro a la izquierda / tope del remolque | |
| 38 | Indicador de giro a la derecha / tope del remolque | |
| 39 | Lámpara de respaldo | |
| 40 | Motor del ventilador | |
| 62 | Mejorador # 2 | |
| 85 | Mejorador # 1 | |
