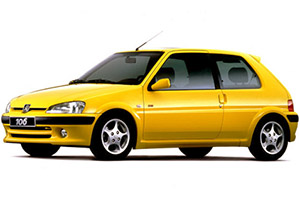

Esquema de la caja de fusibles (ubicación de los fusibles), ubicación y finalidad de los fusibles Peugeot 106 (1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003).
Contents
Comprobación y sustitución de fusibles
El sistema eléctrico de su vehículo está protegido contra sobrecargas mediante fusibles. Si las luces, los accesorios o los controles del vehículo no funcionan, verifique el protector de circuito apropiado. Si se quema el fusible, el elemento interno se derretirá.
Antes de reemplazar un fusible, debe:
- Detenga el coche y apague el motor.
- Desconecte a todos los consumidores de electricidad,
- Identifique el fusible defectuoso utilizando las tablas y los diagramas de asignación de fusibles en las páginas siguientes.
- Determine y corrija la causa del problema.
Al reemplazar un fusible, siempre:
- Con unas pinzas especiales, retire el fusible del soporte y verifique el estado de su elemento.
- Reemplace el fusible defectuoso con un fusible del mismo valor (mismo color); el uso de un fusible de diferente clasificación puede provocar un mal funcionamiento (peligro de incendio).
- Si se vuelve a fundir el mismo fusible, no utilice este sistema y acuda lo antes posible a la red PEUGEOT oa un taller autorizado para que revisen el sistema eléctrico del vehículo.
Notificación
- Nunca use fusibles con un amperaje mayor o menor que el especificado. Esto podría dañar el sistema eléctrico o provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo (como alambre, papel de aluminio, etc.). Utilice siempre una buena mecha del mismo color.
- El sistema eléctrico de su vehículo está diseñado para funcionar con equipo estándar u opcional. Póngase en contacto con su concesionario PEUGEOT o un taller autorizado antes de instalar cualquier otro equipo eléctrico o accesorio en su vehículo.
Caja de fusibles del habitáculo
El panel de fusibles está ubicado detrás de la cubierta a la izquierda del volante. Para acceder, presione la pestaña en la parte superior y tire de la válvula hacia usted.
| No. | PERO | Funciones |
|---|---|---|
| uno | – | No utilizado |
| 2 | 25 | Calentador de ventilador |
| 3 | 25 | Ventana trasera con calefacción – aire acondicionado – presostato – asientos con calefacción |
| cuatro | 25 | Radio – lámpara de lectura de tarjetas |
| cinco | treinta | Ventana trasera con calefacción – bocina – encendedor de cigarrillos + espejos con calefacción |
| 6 | 10 | Indicadores de dirección / luces de emergencia |
| 7 | 10 | Refrigeración del motor – Inmovilizador electrónico – Unidad de control de temperatura del refrigerante – Tablero de instrumentos – Dirección asistida – Luces de marcha atrás |
| ocho | veinte | Cierre centralizado – Inmovilizador electrónico – Iluminación interior – Iluminación del maletero – Unidad de control de la temperatura del refrigerante – Tablero de instrumentos – Radio – Reloj |
| nueve | treinta | Ventanas eléctricas – luces de advertencia de peligro – espejos eléctricos – luces de freno – limpiaparabrisas delantero y trasero – tablero de instrumentos |
| 10 | veinte | Elevalunas eléctricos delanteros |
| once | cinco | Luz antiniebla trasera + iluminación del panel de instrumentos |
| 12 | cinco | Luz trasera izquierda – luces laterales delanteras – iluminación del panel de instrumentos (reóstato) + ajuste de altura de los faros |
| 13 | cinco | Interruptor de iluminación – iluminación del panel de radio – iluminación de la matrícula – luz trasera derecha |
Anuncios
Cajas de fusibles en el compartimento del motor
Hay dos cajas de fusibles al lado de la batería. Retire las cubiertas para acceder a los fusibles.
| No. | PERO | Funciones |
|---|---|---|
| uno | – | No utilizado |
| 2 | treinta | Sistema de freno antibloqueo |
| 3 | 25 | Refrigeración del motor |
| cuatro | veinte | Sistema de freno antibloqueo |
| cinco | 25 | Unidad de ventilador |
| 6 | veinte | Faros adicionales de una luz de carretera |
| 7 | – | No utilizado |
| ocho | – | No utilizado |
| nueve | 10 | Bomba de combustible |
| 10 | – | No utilizado |
| once | 10 | Sensor de oxigeno |
| 12 | 10 | Luz de carretera izquierda |
| 13 | 10 | Luz de carretera derecha |
| catorce | 10 | Faro de luz de cruce izquierdo |
| quince | 10 | Luz de cruce derecha |
| dieciséis | treinta | Bomba pulsair |
| MF1 | veinte | Interruptor de luz |
| MF2 | 80 | Suministro de encendido (motor de arranque + ve) |
| MF3 | 40 | Fuente de alimentación de encendido (encendido controlado + ve) |
| MF4 | 40 | Batería + potencia por caja de 13 fusibles |
