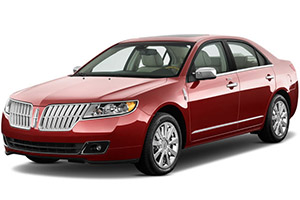

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Lincoln MKZ y MKZ Hybrid (2010, 2011, 2012).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si los componentes eléctricos del vehículo no funcionan, es posible que se haya fundido el fusible. Verifica los fusibles apropiados antes de reemplazar cualquier componente eléctrico.
Mire de cerca el fusible: un cable abierto dentro del fusible indica fusibles quemados. Si no está seguro o está demasiado oscuro para verlo, intente reemplazar el fusible previsto con un fusible del mismo valor que sepa que es bueno.
En caso de que no tenga un fusible de repuesto, en caso de emergencia, puede sacar los fusibles que pueden ser indispensables en la conducción normal (como sistema de audio, encendedor de cigarrillos, OBD, calefacción de asientos, etc.) y utilizarlos. si su corriente nominal es la misma.
Notificación
- Siempre desconecte el sistema de encendido y el circuito eléctrico defectuoso antes de reemplazar el fusible.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Nunca utilice un fusible con un amperaje superior al especificado, ni utilice ningún otro objeto como sustituto de un fusible, ni siquiera como medida temporal. Esto puede provocar daños graves o incluso un incendio.
- Si los fusibles reemplazados se vuelven a fundir, comuníquese con un centro de servicio calificado y equipado.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo y a la izquierda del volante cerca del pedal del freno. Retire la tapa del panel para acceder a los fusibles. Para quitar el fusible, use la herramienta de extracción de fusibles ubicada en la tapa del panel de fusibles.
| No. | PERO | La cadena esta protegida |
|---|---|---|
| uno | treinta | Controlador de ventana inteligente |
| 2 | quince | Interruptor de freno, luz de freno superior central |
| 3 | quince | Excepto híbrido: – (Repuesto) |
| Híbrido: ventilador de batería HEV | ||
| cuatro | treinta | Motor de ventana inteligente del pasajero delantero |
| cinco | 10 | Luz de fondo del teclado, bloqueo de cambio de freno |
| 6 | veinte | Luces de señal de giro |
| 7 | 10 | Faros de luz de cruce (izquierda) |
| ocho | 10 | Faros de luz de cruce (derecha) |
| nueve | quince | Cortesía Ughts / Placa de umbral de puerta iluminada |
| 10 | quince | Luz de fondo, lámpara de charco |
| once | 10 | Excepto híbrido: módulo de tracción total |
| 12 | 7.5 | Módulos de memoria, interruptores de asiento / espejo con memoria |
| 13 | cinco | Módulo SYNC® |
| catorce | 10 | Panel de ajuste electrónico (EFP), módulo de botones de control de clima y radio, pantalla de navegación, pantalla de información central, módulo GPS, iluminación ambiental |
| quince | 10 | Control climatico |
| dieciséis | quince | – (Repuesto) |
| 17 | veinte | Cerraduras de puertas, apertura del maletero |
| Dieciocho | veinte | Excepto híbrido: – (Repuesto) |
| Híbrido: módulo de asiento con calefacción | ||
| diecinueve | 25 | – (Repuesto) |
| veinte | quince | Conector OBD |
| 21 años | quince | Faros antiniebla |
| 22 | quince | Luces laterales delanteras, luces de estacionamiento, luz de matrícula |
| 23 | quince | Faros de luz alta |
| 24 | veinte | bocina |
| 25 | 10 | Lámparas bajo demanda / Relés de ahorro de energía |
| 26 | 10 | Energía de la batería del grupo de instrumentos |
| 27 | veinte | Switch de ignición |
| 28 | cinco | Circuito de control de radio de manivela |
| 29 | cinco | Potencia de encendido del grupo de instrumentos |
| treinta | cinco | – (Repuesto) |
| 31 años | 10 | – (Repuesto) |
| 32 | 10 | Módulo de control de sujeción |
| 33 | 10 | – (Repuesto) |
| 34 | cinco | – (Repuesto) |
| 35 años | 10 | Asistente de estacionamiento trasero, Asistente de ángulo muerto, Cámara de video trasera, AWD |
| 36 | cinco | Transceptor de sensor antirrobo pasivo (PATS) |
| 37 | 10 | Excepto híbrido: – (Repuesto) |
| Híbrido: ventilador con sensor de humedad | ||
| 38 | veinte | Amplificador de subwoofer |
| 39 | veinte | Radio |
| 40 | veinte | – (Repuesto) |
| 41 años | quince | Espejo con atenuación automática, techo corredizo, brújula, ventanas delanteras |
| 42 | 10 | Control electrónico de estabilidad, faros adaptables |
| 43 | 10 | Sensor de lluvia |
| 44 | 10 | Módulo de control de transmisión / diodo de combustible |
| 45 | cinco | Bobina de relé de ventilador y retroiluminación con calefacción, limpiaparabrisas |
| 46 | 7.5 | Módulo de sensor de clasificación de ocupantes (OCS), luz de apagado del airbag del pasajero |
| 47 | treinta | Disyuntor: ventanas traseras |
| 48 | Accesorio retrasado | |
Anuncios
Caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor. La caja de conexiones contiene fusibles de alta corriente para proteger los principales sistemas eléctricos de su vehículo contra sobrecargas.
Esquema (excepto híbrido)
| No. | PERO | La cadena esta protegida |
|---|---|---|
| uno | – | – |
| 2 | – | – |
| 3 | 40 | Módulo de control del tren motriz (PCM) (relé de potencia 57) |
| cuatro | – | – |
| cinco | treinta | Motor de arranque (relé de potencia 55) |
| 6 | 40 | Desescarche trasero (relé de potencia 53) |
| 7 | – | – |
| ocho | 40 | Bomba del sistema de frenos antibloqueo (ABS) |
| nueve | veinte | Limpia parabrisas |
| 10 | treinta | Válvulas ABS |
| once | – | – |
| 12 | treinta | Asientos con calefacción / refrigeración |
| 13 | – | – |
| catorce | – | – |
| quince | – | – |
| dieciséis | quince | Módulo de transmisión |
| 17 | 10 | Generador |
| Dieciocho | – | – |
| diecinueve | – | – |
| veinte | veinte | Amplificador de audio |
| 21 años | veinte | Amplificador de audio |
| 22 | veinte | Toma de consola |
| 23 | 10 | PCM: mantiene viva la energía, la ventilación del recipiente |
| 24 | – | – |
| 25 | 10 | Embrague del aire acondicionado (relé de potencia 43) |
| 26 | quince | Faro izquierdo (relé de potencia 42) |
| 27 | quince | Faro derecho (relé de potencia 44) |
| 28 | 80 | Motor del ventilador de enfriamiento |
| 29 | veinte | Salida frontal |
| treinta | treinta | Relé de combustible (relé de potencia 54) |
| 31 años | treinta | Asiento del pasajero eléctrico |
| 32 | treinta | Asiento del conductor eléctrico |
| 33 | veinte | Fuente de alimentación del motor del techo corredizo |
| 34 | – | – |
| 35 años | 40 | Motor del ventilador del aire acondicionado delantero (relé de potencia 52) |
| 38 | 10 | Espejos laterales calefactados |
| 39 | – | – |
| 40 | – | – |
| 45 | quince | Inyectores |
| 46 | quince | PCM |
| 47 | 10 | Componentes comunes de transmisión, embrague de A / C, luces de marcha atrás |
| 48 | quince | Bobinas de ignición |
| 49 | quince | Componentes de transmisión relacionados con las emisiones |
| 36 | Bomba de combustible | |
| 37 | Lanzamiento de un toque | |
| 41 años | Lámparas de marcha atrás | |
| 42 | Faro izquierdo | |
| 43 | Acoplamiento de aire acondicionado | |
| 44 | Faros derechos | |
| cincuenta | – | |
| 51 | – | |
| 52 | Motor del ventilador | |
| 53 | Desescarche trasero | |
| 54 | Combustible | |
| 55 | Inicio | |
| 56 | – | |
| 57 | PCM | |
| 58 | – | |
Anuncios
Esquema (solo híbrido)
| No. | PERO | La cadena esta protegida |
|---|---|---|
| uno | cincuenta | Dirección asistida electrónica B + |
| 2 | cincuenta | Dirección asistida electrónica B + |
| 3 | 40 | Módulo de control de la transmisión (alimentación del relé auxiliar 5) |
| cuatro | – | – |
| cinco | – | – |
| 6 | 40 | Desescarche trasero (alimentación relé auxiliar 4) |
| 7 | 40 | 2011: Bomba de vacío (relé auxiliar 6, fuente de alimentación) |
| treinta | 2012: Bomba de vacío (relé de potencia auxiliar 6) | |
| ocho | cincuenta | Bomba controladora de freno |
| nueve | veinte | Limpiaparabrisas |
| 10 | treinta | Válvulas reguladoras de freno |
| once | – | – |
| 12 | treinta | Asientos calefactados y refrigerados |
| 13 | quince | Bomba de refrigerante / calentador para la electrónica del motor (relés de potencia 42 y 44) |
| catorce | – | – |
| quince | – | – |
| dieciséis | – | – |
| 17 | 10 | Módulo de batería de alto voltaje HEV |
| Dieciocho | – | – |
| diecinueve | – | – |
| veinte | veinte | Radio THX |
| 21 años | veinte | Radio THX |
| 22 | veinte | Toma de consola |
| 23 | 10 | Unidad de control de la transmisión / Unidad de control de la transmisión, mantenimiento de energía, ventilación del recipiente |
| 24 | – | – |
| 25 | – | – |
| 26 | quince | Faro izquierdo (alimentación relé auxiliar 1) |
| 27 | quince | Faro derecho (alimentación relé auxiliar 2) |
| 28 | 60 | Motor del ventilador de enfriamiento |
| 29 | veinte | Salida frontal |
| treinta | treinta | Relé de combustible (relé de potencia 43) |
| 31 años | treinta | Asiento del pasajero eléctrico |
| 32 | treinta | Asiento del conductor eléctrico |
| 33 | veinte | Techo corredizo |
| 34 | – | – |
| 35 años | 40 | Motor del ventilador del aire acondicionado delantero (alimentación del relé auxiliar 3) |
| 37 | cinco | Monitoreo de bomba de vacío |
| 38 | 10 | Espejos laterales calefactados |
| 39 | 10 | Módulo de control de transmisión |
| 40 | 10 | Módulo de control de transmisión |
| 45 | quince | Inyectores |
| 46 | quince | Carrete de enchufes |
| 47 | 10 | Módulo de control de la transmisión (común): bomba de calefacción, electrónica del motor, bobinas de relé de la bomba de refrigerante, convertidor CC / CC, luces de marcha atrás, controlador de freno |
| 48 | veinte | Módulo de batería de alto voltaje HEV, relé de bomba de combustible |
| 49 | quince | Módulo de control de transmisión (emisiones) |
| 36 | uno | Bomba de combustible |
| 41 años | Lámparas de marcha atrás | |
| 42 | Bomba calefactora | |
| 43 | Bomba de combustible | |
| 44 | Bomba de refrigerante de la electrónica del motor | |
Caja de relés opcional (solo híbrida)
| No. | La cadena esta protegida |
|---|---|
| uno | Faro izquierdo |
| 2 | Faro derecho |
| 3 | Motor del ventilador |
| cuatro | Ventana trasera con calefacción |
| cinco | Módulo de control de transmisión |
| 6 | Desconectar la bomba de vacío |
| 7 | Bomba aspiradora |
