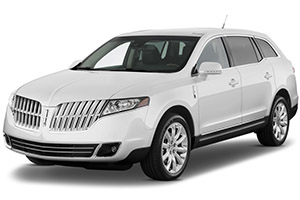

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Lincoln MKT (2009, 2010, 2011, 2012).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si los componentes eléctricos del vehículo no funcionan, es posible que se haya fundido el fusible. Verifica los fusibles apropiados antes de reemplazar cualquier componente eléctrico.
Mire de cerca el fusible: un cable abierto dentro del fusible indica fusibles quemados. Si no está seguro o está demasiado oscuro para verlo, intente reemplazar el fusible previsto con un fusible del mismo valor que sepa que es bueno.
En caso de que no tenga un fusible de repuesto, en caso de emergencia, puede sacar los fusibles que pueden ser indispensables en la conducción normal (como sistema de audio, encendedor de cigarrillos, OBD, calefacción de asientos, etc.) y utilizarlos. si su corriente nominal es la misma.
Notificación
- Siempre desconecte el sistema de encendido y el circuito eléctrico defectuoso antes de reemplazar el fusible.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Nunca utilice un fusible con un amperaje superior al especificado, ni utilice ningún otro objeto como sustituto de un fusible, ni siquiera como medida temporal. Esto puede provocar daños graves o incluso un incendio.
- Si los fusibles reemplazados se vuelven a fundir, comuníquese con un centro de servicio calificado y equipado.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del tablero a la izquierda del volante.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | treinta | Vidrio inteligente en la parte posterior derecha |
| 2 | quince | Refrigerador |
| 3 | quince | Interruptor del asiento del conductor, interruptores lumbares de la segunda fila |
| cuatro | treinta | Ventana inteligente delantera derecha |
| cinco | 10 | Bloqueo de cambios de la transmisión del freno, módulo de plegado eléctrico 3a fila |
| 6 | veinte | Señales de giro |
| 7 | 10 | Faros de luz de cruce (izquierda) |
| ocho | 10 | Faros de luz de cruce (derecha) |
| nueve | quince | Iluminación interior, Lámparas para camiones |
| 10 | quince | Luz de fondo, lámpara de charco |
| once | 10 | Tracción en todas las ruedas (AWD) |
| 12 | 7.5 | Acceso inteligente (IA) |
| 13 | cinco | Receptor IA, interruptor de espejo retrovisor exterior, interruptor de posición de la columna de dirección, módulo del asiento del conductor, módulo de la puerta del conductor, teclado |
| catorce | 10 | Módulo de puerta trasera eléctrica, SYNC®, entretenimiento en el asiento trasero |
| quince | 10 | Control de clima, Panel de acabado electrónico |
| dieciséis | quince | Pantalla de navegación, ALM, control de clima adicional |
| 17 | veinte | La ventana global está abierta |
| Dieciocho | veinte | Amplificador |
| diecinueve | 25 | Amplificador |
| veinte | quince | Conector de enlace de datos (OBD-2), motores de asiento plegable eléctrico de la segunda fila |
| 21 años | quince | Faros antiniebla |
| 22 | quince | Luces de estacionamiento, luces de matrícula, moldura de puerta trasera iluminada |
| 23 | quince | Faros de luz de carretera, relé de luz de carretera automático, relé de corte de luz antiniebla |
| 24 | veinte | bocina |
| 25 | 10 | Luces bajo demanda / interiores, asientos eléctricos de la segunda fila, activación del módulo de control de la transmisión (GTDI), relé de los asientos de la tercera fila |
| 26 | 10 | Cuadro de instrumentos, head-up display |
| 27 | veinte | Interruptor de encendido, IA |
| 28 | cinco | Radio sin sonido |
| 29 | cinco | Combinación de tablero |
| treinta | cinco | Selector de marchas |
| 31 años | 10 | Sensor de ángulo de dirección, pantalla superior |
| 32 | 10 | Módulo de control de sujeción |
| 33 | 10 | Módulo de iluminación adaptable |
| 34 | cinco | Inicio / inicio de alimentación del cuerpo delantero |
| 35 años | 10 | Inicio / inicio de alimentación del cuerpo |
| 36 | cinco | No utilizado (repuesto) |
| 37 | 10 | Módulo de control de la transmisión de arranque / arranque, relé de combustible |
| 38 | veinte | Luces de estacionamiento para remolque |
| 39 | veinte | Módulo de control de audio |
| 40 | veinte | Encendedor |
| 41 años | quince | Suministro retrasado de dispositivos adicionales |
| 42 | 10 | No utilizado (repuesto) |
| 43 | 10 | Ventilador adicional, Limpiaparabrisas trasero, Sensor de lluvia |
| 44 | 10 | Luces de marcha atrás para remolque |
| 45 | cinco | Limpiaparabrisas delantero, Ventilador delantero, Relé de limpiaparabrisas |
| 46 | 7.5 | Sensor de clasificación de ocupantes (OCS), indicador de desactivación de la bolsa de aire del pasajero (PADI), módulo de interfaz de control frontal |
| 47 | treinta | Disyuntor: no utilizado |
| 48 | Accesorio retrasado | |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor. Contiene fusibles de alta corriente que protegen los principales sistemas eléctricos de su vehículo contra sobrecargas.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | – | No utilizado |
| 2 | – | No utilizado |
| 3 | treinta | Controlador de freno de remolque de remolque |
| cuatro | 40 | Relé de limpiaparabrisas (delantero y trasero) |
| cinco | treinta | Asiento del pasajero eléctrico |
| 6 | treinta | Inversor AC 110V |
| 7 | treinta | Módulo de control de clima del asiento trasero |
| ocho | treinta | Módulo de asiento de control de clima delantero |
| nueve | 40 | Bomba del sistema de frenos antibloqueo (ABS) |
| 10 | treinta | Inicio |
| once | treinta | Módulo de control del tren motriz (PCM) Energía del vehículo |
| 12 | veinte | Válvula ABS |
| 13 | veinte | Linterna frontal de descarga de alta intensidad (HID) derecha |
| catorce | 10 | Interruptor de freno ON / OFF (BOO), relé ACC |
| quince | quince | Luz de carretera automática, control de crucero adaptativo |
| dieciséis | veinte | Faro izquierdo HID |
| 17 | 10 | Sensor generador |
| Dieciocho | treinta | 3ra fila de asientos eléctricos |
| diecinueve | veinte | Toma de consola delantera |
| veinte | 40 | Ventana trasera con calefacción, espejos con calefacción |
| 21 años | veinte | Toma de consola trasera |
| 22 | 40 | Carga de la batería del remolque, fusible de la luz de remolque / parada 45 Alimentación |
| 23 | 10 | PCM mantiene vivo el poder, la ventilación del recipiente, la bobina del relé |
| 24 | 10 | Acoplamiento de aire acondicionado |
| 25 | veinte | Toma trasera |
| 26 | quince | Lámparas de marcha atrás |
| 27 | quince | Relé de combustible (módulo de accionamiento de la bomba de combustible, bomba de combustible) |
| 28 | 80 | Ventilador |
| 29 | treinta | Ventana inteligente trasera izquierda, módulo de techo panorámico, módulo de parasol |
| treinta | treinta | Ventana inteligente delantera izquierda |
| 31 años | 40 | Motor de ventilador auxiliar |
| 32 | treinta | Motor del asiento del conductor, potencia del motor de memoria |
| 33 | treinta | Iniciar / Iniciar relé |
| 34 | treinta | Portón trasero eléctrico |
| 35 años | 40 | Ventilador de aire acondicionado delantero |
| 36 | 25 | Módulo de limpiaparabrisas trasero (fusible secundario) |
| 37 | quince | Bomba de lavado |
| 38 | 10 | Luces de marcha atrás para remolque |
| 45 | veinte | Luz de freno / giro del remolque (fusible secundario) |
| 46 | quince | Potencia del coche PCM 2, potencia del coche 3 |
| 47 | veinte | Potencia del coche PCM 1 |
| 48 | quince | Potencia PCM 4 (bobina en enchufes) |
| 49 | 10 | Espejos térmicos (fusible secundario) |
| 39 | Diodo del motor de la bomba de combustible | |
| 40 | Diodo disparador integrado de un toque | |
| 41 años | Luz de remolque de remolque | |
| 42 | Luz de parada / giro del remolque (izquierda) | |
| 43 | Luz de parada / giro del remolque (derecha) | |
| 44 | Relé de luz de marcha atrás | |
| cincuenta | Motor del ventilador | |
| 51 | Desactivación de luces antiniebla | |
| 52 | Inicio | |
| 53 | Control de crucero adaptativo | |
| 54 | 3ra fila de asientos eléctricos | |
| 55 | Limpiaparabrisas (delantero) | |
| 56 | Ventana trasera con calefacción, espejos con calefacción | |
| 57 | No utilizado | |
| 58 | No utilizado | |
| 59 | Motor de ventilador auxiliar | |
| 60 | Carga de la batería del remolque | |
| 61 | Refrigerador | |
| 62 | Luz de carretera automática | |
| 63 | Lanzar / ejecutar | |
| 64 | PCM | |
| sesenta y cinco | Acoplamiento de aire acondicionado | |
| 66 | Bomba de combustible | |
