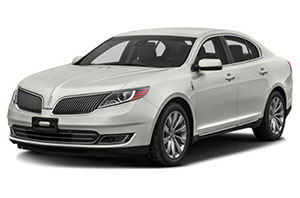

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Lincoln MKS (2013, 2014, 2015, 2016).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si los componentes eléctricos del vehículo no funcionan, es posible que se haya fundido el fusible. Verifica los fusibles apropiados antes de reemplazar cualquier componente eléctrico.
Mire de cerca el fusible: un cable abierto dentro del fusible indica fusibles quemados. Si no está seguro o está demasiado oscuro para verlo, intente reemplazar el fusible previsto con un fusible del mismo valor que sepa que es bueno.
En caso de que no tenga un fusible de repuesto, en caso de emergencia, puede sacar los fusibles que pueden ser indispensables en la conducción normal (como sistema de audio, encendedor de cigarrillos, OBD, calefacción de asientos, etc.) y utilizarlos. si su corriente nominal es la misma.
Notificación
- Siempre desconecte el sistema de encendido y el circuito eléctrico defectuoso antes de reemplazar el fusible.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Nunca utilice un fusible con un amperaje superior al especificado, ni utilice ningún otro objeto como sustituto de un fusible, ni siquiera como medida temporal. Esto puede provocar daños graves o incluso un incendio.
- Si los fusibles reemplazados se vuelven a fundir, comuníquese con un centro de servicio calificado y equipado.
Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del tablero a la izquierda del volante.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | treinta | Motores de ventana inteligentes, delantero izquierdo y derecho |
| 2 | quince | Interruptor del asiento del conductor |
| 3 | treinta | Motor del elevalunas eléctrico delantero derecho |
| cuatro | 10 | Relé para lámparas de bajo consumo bajo demanda |
| cinco | veinte | Amplificador de audio, módulo de cancelación activa de ruido. |
| 6 | cinco | – (repuesto) |
| 7 | 7.5 | Lógica del módulo del asiento del conductor, módulo de zona de la puerta delantera izquierda, teclado |
| ocho | 10 | – (repuesto) |
| nueve | 10 | Módulo SYNC®, panel decorativo electrónico, módulo transceptor de RF |
| 10 | 10 | Relé de accesorios de trabajo, relé de limpiaparabrisas, fusible auxiliar del sensor de lluvia |
| once | 10 | Lógica del módulo de acceso inteligente, Head-Up Display |
| 12 | quince | Lámpara de charco, retroiluminación LED, iluminación interior |
| 13 | quince | Señales de giro a la derecha |
| catorce | quince | Señal de Giro a la Izquierda |
| quince | quince | Lámpara de parada, lámpara de marcha atrás |
| dieciséis | 10 | Luz de cruce delantera derecha |
| 17 | 10 | Luz de cruce delantera izquierda |
| Dieciocho | 10 | Botón de inicio, luz de fondo del teclado, bloqueo de cambio de freno, activación del módulo de control de la transmisión, módulo transceptor inmovilizador |
| diecinueve | veinte | Amplificadores de sonido |
| veinte | veinte | Todos los relés y la bobina de bloqueo del motor, el relé y la bobina del motor de bloqueo del controlador |
| 21 años | 10 | – (repuesto) |
| 22 | veinte | Relevo de bocina |
| 23 | quince | Lógica del módulo de control del volante, grupo de instrumentos |
| 24 | quince | Módulo de control del volante, Datalink |
| 25 | quince | Liberación de la tapa de la cubierta |
| 26 | cinco | Interruptor de arranque con botón |
| 27 | veinte | Energía del módulo de acceso inteligente |
| 28 | quince | – (repuesto) |
| 29 | veinte | Radio, módulo del sistema de posicionamiento global |
| treinta | quince | Luces laterales delanteras |
| 31 años | cinco | – (repuesto) |
| 32 | quince | Motores de ventanilla eléctrica, interruptor principal de ventanilla eléctrica y espejo, módulo de visera solar eléctrica de la ventana trasera, interruptor de bloqueo de luz |
| 33 | 10 | Módulo de suspensión |
| 34 | 10 | Módulo de asistencia de estacionamiento en reversa, módulo de cambio de carril y luces altas automáticas, módulo de asiento trasero con calefacción, monitor de punto ciego, cámara de video trasera |
| 35 años | cinco | Sensor de humedad motorizado, pantalla de visualización frontal |
| 36 | 10 | Volante calefactado |
| 37 | 10 | – (repuesto) |
| 38 | 10 | Módulo e interruptor de techo corredizo |
| 39 | quince | Luces altas |
| 40 | 10 | Luz lateral trasera |
| 41 años | 7.5 | Sensor de clasificación de pasajeros, módulo de control de restricción |
| 42 | cinco | – (repuesto) |
| 43 | 10 | – (repuesto) |
| 44 | 10 | – (repuesto) |
| 45 | cinco | – (repuesto) |
| 46 | 10 | Módulo de control de clima |
| 47 | quince | Relé de faros antiniebla |
| 48 | treinta | Disyuntor: elevalunas eléctrico del pasajero delantero, elevalunas eléctrico trasero |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor. Contiene fusibles de alta corriente que protegen los principales sistemas eléctricos de su vehículo contra sobrecargas.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | – | – |
| 2 | – | – |
| 3 | – | – |
| cuatro | treinta | Relé del motor del limpiaparabrisas |
| cinco | cincuenta | Bomba de freno antibloqueo |
| 6 | – | – |
| 7 | – | – |
| ocho | veinte | Techo corredizo, visera solar eléctrica |
| nueve | veinte | Punto de alimentación de la segunda fila |
| dieciséis | – | – |
| 17 | – | – |
| Dieciocho | 40 | Relé del motor del ventilador delantero |
| diecinueve | treinta | Relé de arranque |
| veinte | veinte | Enchufe del contenedor de almacenamiento |
| 21 años | veinte | Módulo de asiento trasero calefactado |
| 23 | treinta | Asiento del conductor eléctrico, módulo de memoria |
| 24 | – | – |
| 26 | 40 | Relé de luneta trasera calentado |
| 27 | veinte | Encendedor |
| 28 | treinta | Asientos climatizados |
| 29 | 40 | Relé para ventilador eléctrico 1 |
| treinta | 40 | Relé, ventilador eléctrico 2 |
| 31 años | 25 | Relé, ventilador eléctrico 3 |
| 39 | – | – |
| 40 | treinta | Motor del elevalunas eléctrico delantero izquierdo |
| 41 años | treinta | Motor de ventana inteligente, trasero izquierdo |
| 42 | treinta | Asiento del pasajero eléctrico |
| 43 | veinte | Válvulas del sistema de frenos antibloqueo |
| 45 | cinco | Sensor de lluvia |
| 46 | – | – |
| 47 | – | – |
| 48 | – | – |
| 49 | – | – |
| cincuenta | quince | Espejos térmicos |
| 51 | – | – |
| 56 | – | – |
| 57 | veinte | Faro izquierdo de descarga de gas de alta intensidad |
| 58 | 10 | Generador A-line |
| 59 | 10 | Interruptor de encendido / apagado del freno |
| 60 | – | – |
| 61 | – | – |
| 62 | 10 | Relé de embrague de A / C |
| 63 | – | – |
| 64 | quince | 2015-2016: Asientos con control de masaje |
| sesenta y cinco | treinta | Relé de la bomba de combustible, inyectores de combustible |
| 67 | veinte | Calentador del sensor de oxígeno, sensor MAF, válvula solenoide de sincronización variable de válvulas, solenoide de ventilación del adsorbedor, solenoide de purga del recipiente |
| 68 | veinte | Bobinas de ignición |
| 69 | veinte | Potencia del vehículo n. ° 1 (módulo de control de transmisión) |
| 70 | quince | Embrague de A / C, bobinas de relé de control del ventilador (1-3), compresor de A / C variable, calentamiento de la transmisión auxiliar, control de la compuerta de descarga del turbocompresor, compuerta de descarga del compresor electrónico, módulo de tracción en las cuatro ruedas, calentador de ventilación forzada del cárter |
| 71 | – | – |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 78 | veinte | Faro derecho con descarga de alta intensidad |
| 79 | cinco | 2013-2015: módulo de control de crucero adaptativo |
| 80 | – | – |
| 81 años | – | – |
| 82 | – | – |
| 83 | – | – |
| 84 | – | – |
| 85 | – | – |
| 86 | 7.5 | Unidad de control y relé del tren motriz, válvula solenoide de ventilación del adsorbedor |
| 87 | cinco | Iniciar / Iniciar relé |
| 89 | cinco | Bobina de relé del ventilador delantero, módulo de dirección asistida |
| 90 | 10 | Módulo de control de transmisión de arranque / arranque |
| 91 | 10 | Módulo de control de crucero adaptativo |
| 92 | 10 | Módulo del sistema de frenos antibloqueo, módulo de faros adaptativos |
| 93 | cinco | Relé de luneta trasera calentado |
| 94 | treinta | Panel de fusibles de arranque / arranque en el habitáculo |
| 95 | – | – |
| 96 | – | – |
| 97 | – | – |
| 10 | – | |
| once | Relé de luneta trasera calentado | |
| 12 | – | |
| 13 | Relé de arranque | |
| catorce | Relé del ventilador izquierdo del sistema de refrigeración No 2 | |
| quince | Relé de la bomba de combustible | |
| 22 | 2015: Relé para control de masaje del asiento. | |
| 25 | – | |
| 32 | 2016: relé de control de masaje del asiento | |
| 33 | Relé del ventilador de refrigeración, derecho | |
| 34 | Relé del motor del ventilador | |
| 35 años | Relé del ventilador izquierdo del sistema de refrigeración No 1 | |
| 36 | – | |
| 37 | – | |
| 38 | – | |
| 44 | – | |
| 52 | – | |
| 53 | – | |
| 54 | – | |
| 55 | Relé de limpiaparabrisas | |
| 66 | Relé del módulo de control del tren motriz | |
| 77 | – | |
| 88 | Iniciar / Iniciar relé | |
| 98 | Relé de embrague de A / C | |
