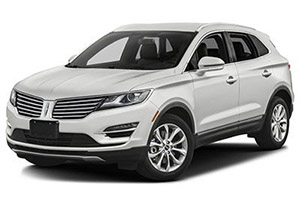

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Lincoln MKC (2014, 2015, 2016, 2017, 2018, 2019).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si los componentes eléctricos del vehículo no funcionan, es posible que se haya fundido el fusible. Verifica los fusibles apropiados antes de reemplazar cualquier componente eléctrico.
Mire de cerca el fusible: un cable abierto dentro del fusible indica fusibles quemados. Si no está seguro o está demasiado oscuro para verlo, intente reemplazar el fusible previsto con un fusible del mismo valor que sepa que es bueno.
En caso de que no tenga un fusible de repuesto, en caso de emergencia, puede sacar los fusibles que pueden ser indispensables en la conducción normal (como sistema de audio, encendedor de cigarrillos, OBD, calefacción de asientos, etc.) y utilizarlos. si su corriente nominal es la misma.
Notificación
- Siempre desconecte el sistema de encendido y el circuito eléctrico defectuoso antes de reemplazar el fusible.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Nunca utilice un fusible con un amperaje superior al especificado, ni utilice ningún otro objeto como sustituto de un fusible, ni siquiera como medida temporal. Esto puede provocar daños graves o incluso un incendio.
- Si los fusibles reemplazados se vuelven a fundir, comuníquese con un centro de servicio calificado y equipado.
Caja de fusibles del habitáculo
El panel de fusibles está ubicado detrás del extremo inferior de la guantera.
| No. | PERO | Componentes protegidos |
|---|---|---|
| uno | 10 | Iluminación (ambiente, guantera, tocador, domo, carga) |
| 2 | 7.5 | Asientos de memoria |
| 3 | veinte | Desbloqueo de la puerta del conductor |
| cuatro | cinco | – (repuesto) |
| cinco | veinte | Amplificador de subwoofer, amplificador THX |
| 6 | 10 | – (repuesto) |
| 7 | 10 | – (repuesto) |
| ocho | 10 | – (repuesto) |
| nueve | 10 | – (repuesto) |
| 10 | cinco | Teclado, lógica del portón trasero |
| once | cinco | – (repuesto) |
| 12 | 7.5 | Control de clima, control de cambio de marchas, encendido por botón |
| 13 | 7.5 | Clúster, lógica del módulo de enlace de datos, lógica del módulo de la columna de dirección |
| catorce | 10 | 2018-2019: Módulo de alimentación extendido (proporciona alimentación al módulo de sujeción y al sistema de clasificación de pasajeros) |
| quince | 10 | Módulo de enlace de datos |
| dieciséis | quince | – (repuesto) |
| 17 | cinco | Módulo de pasaporte de teléfono móvil |
| Dieciocho | cinco | – (repuesto) |
| diecinueve | cinco | – (repuesto) |
| veinte | cinco | – (repuesto) |
| 21 años | cinco | Humedad y temperatura en el vehículo. |
| 22 | cinco | 2015-2017: sensor de clasificación de pasajeros |
| 23 | 10 | Accesorio retrasado (interruptor de la ventana eléctrica del conductor, lógica del techo corredizo, lógica del inversor de energía) |
| 24 | veinte | Bloqueo y desbloqueo centralizados |
| 25 | treinta | Puerta del conductor (ventana, espejo) |
| 26 | treinta | Puerta del acompañante (ventana, espejo) |
| 27 | treinta | Lucas |
| 28 | veinte | Amplificador THX |
| 29 | treinta | Puerta trasera del lado del conductor (ventana) |
| treinta | treinta | Puerta del pasajero trasero (ventana) |
| 31 años | quince | – (repuesto) |
| 32 | 10 | Pantalla, GPS, Radio, Control por voz |
| 33 | veinte | Control de ruido activo y radio |
| 34 | treinta | Bus de arranque / arranque (fusible n. ° 19,20,21,22,35,36,37, disyuntor) |
| 35 años | cinco | 2015-2017: Módulo de control para inmovilizaciones |
| 36 | quince | Espejo retrovisor con atenuación automática, amortiguación de suspensión infinitamente ajustable, módulo de asistencia de mantenimiento de carril, módulo de asiento trasero con calefacción |
| 37 | quince | 2015: relé 4WD, volante calefactado. |
| veinte | 2016-2019: relé 4WD, volante calefactado. | |
| 38 | treinta | – (repuesto) |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
La unidad de distribución de energía se encuentra en el compartimiento del motor. Contiene fusibles de alta corriente que protegen los principales sistemas eléctricos de su vehículo contra sobrecargas. Levante la palanca de liberación en la parte posterior de la cubierta para quitarla.
| No. | PERO | Componentes protegidos |
|---|---|---|
| F7 | cincuenta | Módulo del sistema de frenos antibloqueo |
| F8 | treinta | Módulo del sistema de frenos antibloqueo |
| F9 | veinte | Relé de la bomba de combustible |
| F10 | 40 | Relé del motor del ventilador |
| F11 | treinta | Start Start Relay |
| F12 | 40 | Relé del módulo de control del tren motriz |
| F13 | treinta | Relé de arranque |
| F14 | treinta | Asiento con memoria |
| F15 | treinta | Relés para limpiaparabrisas y lavadoras |
| F 16 | 25 | Ventilador |
| F17 | 40 | Ventilador de refrigeración 1 (600 W) |
| cincuenta | Ventilador de refrigeración 1 (750 W) | |
| F18 | 40 | Ventilador de enfriamiento 2 (600W) |
| cincuenta | Ventilador de refrigeración 2 (750 W) | |
| F19 | cinco | Inicio / Inicio del módulo del sistema de frenos antibloqueo |
| F20 | veinte | 2015-2018: relé de bocina |
| 7.5 | 2019: Relevo de bocina | |
| F21 | 10 | Interruptor de pedal de freno |
| F22 | 25 | Limpiaparabrisas y lavaparabrisas |
| F23 | cinco | Bobina de relé de arranque / arranque |
| F24 | veinte | Módulo de control de rango de transmisión |
| F25 | 10 | Relé de embrague de A / C |
| F26 | cinco | Bobina de relé del módulo de control del tren motriz |
| F27 | 10 | Relé de la bomba de lavado |
| F28 | 10 | Sensor generador |
| F29 | quince | Sensor de lluvia, limpiaparabrisas trasero, bobina de relé de bomba de lavado |
| F30 | veinte | 2015-2018: faro izquierdo |
| F31 | veinte | 2015-2018: Faro derecho. |
| F32 | quince | Potencia del vehículo 1 (módulo de control de la transmisión) |
| F33 | quince | Potencia del vehículo 2 (solenoide de ventilación del adsorbedor, sensor de oxígeno de escape universal, sincronización variable de válvulas, sensor de control del catalizador, solenoide de purga del recipiente) |
| F34 | quince | Potencia del vehículo 3 (bobina del relé de control del embrague del A / C, compresor del A / C, bobina del relé del control del ventilador, solenoide de derivación del aire de carga del motor, rejilla activa) |
| F35 | quince | Potencia del vehículo 4 (bobinas de encendido) |
| F36 | – | – |
| F37 | – | – |
| F38 | quince | 2017-2019: módulo de calidad de voltaje de arranque / arranque (coches con función de parada / arranque) |
| F39 | cinco | Potencia de conmutación de encendido del control de la transmisión: funcionamiento |
| F40 | 10 | Desplazamiento / arranque de la dirección asistida electrónica |
| F41 | 10 | 2017-2019: inicio extendido / inicio del módulo de potencia |
| F42 | 10 | Control de crucero adaptativo, sistema de información de punto ciego, pantalla de visualización frontal, cámara de video trasera |
| F43 | – | – |
| F44 | cinco | Bobina de relé de ventana trasera con calefacción, estacionamiento de limpiaparabrisas con calefacción (2016-2019), alimentación de arranque / parada de bomba de transmisión electrónica ((2017-2019) automóviles equipados con parada / arranque) |
| F45 | cinco | Arranque / Arranque Módulo de control de rango de transmisión |
| F46 | 40 | Relé de ventana trasera con calefacción, limpiaparabrisas con calefacción (2016-2019) |
| F47 | treinta | 2017-2019: bomba de transmisión electrónica B + alimentación (vehículos con función de parada / arranque) |
| F48 | – | – |
| R1 | Lanzamiento lanzamiento | |
| R2 | bocina | |
| R3 | Bomba de combustible | |
| R4 | Bomba de lavaparabrisas trasero | |
| R5 | Relé del ventilador de refrigeración 3 (750 W) | |
| R6 | Limpiaparabrisas | |
| R7 | Relé del ventilador de refrigeración 1 (600 W) | |
| Relé del ventilador de refrigeración 5 (750 W) | ||
| R8 | Inicio | |
| R9 | – | |
| R10 | Relé del ventilador de refrigeración 4 (750 W) | |
| R11 | Acoplamiento de aire acondicionado | |
| R12 | Relé del ventilador de refrigeración 1 (750 W) | |
| Relé del ventilador de refrigeración 3 (600 W) | ||
| R13 | Relé del ventilador de refrigeración 2 | |
| R14 | Módulo de control de transmisión | |
| R15 | Ventana trasera con calefacción, limpiaparabrisas con calefacción. | |
| R16 | Motor del ventilador | |
Caja de pre-fusibles
La caja de fusibles previa está ubicada en el compartimiento del motor y está unida al terminal positivo de la batería. Esta caja contiene varios fusibles de alta corriente. Si necesita reemplazar uno de estos fusibles de alta corriente, comuníquese con su distribuidor autorizado.
Anuncios
Caja de fusibles del maletero
El panel de fusibles está ubicado en el área de carga del lado del pasajero. Abra la tapa del panel de fusibles para acceder a los fusibles.
| No. | PERO | Componentes protegidos |
|---|---|---|
| F1 | – | – |
| F2 | – | – |
| F3 | cinco | Módulo de puerta trasera con función manos libres |
| F4 | – | – |
| F5 | – | – |
| F6 | – | – |
| F7 | treinta | Asientos traseros calefactados |
| F8 | treinta | Pestillo eléctrico, puerta trasera eléctrica |
| F9 | veinte | Asientos delanteros calefactados |
| F10 | 40 | Remolque de remolque |
| F11 | treinta | Asientos climatizados |
| F12 | veinte | 2015-2017: Fuente de alimentación adicional – panel de instrumentos. |
| F13 | – | – |
| F14 | treinta | Asientos eléctricos |
| F15 | veinte | Tomacorriente auxiliar – Consola de piso interior |
| F 16 | veinte | Tomacorriente auxiliar: parte trasera de la consola del piso |
| F17 | – | – |
| F18 | veinte | Unidad de energía auxiliar – Bahía de carga |
| F19 | 40 | Toma de inversor |
