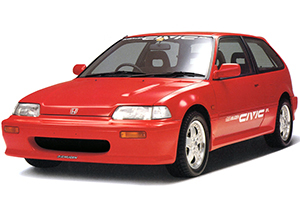

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles para Honda Civic y CR-X / CRX (1988, 1989, 1990, 1991).
Contents
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su automóvil no funcionan, es posible que el sistema se haya sobrecargado y que haya disparado un fusible quemado o un disyuntor. Verifique los fusibles o disyuntores apropiados antes de reemplazar o reparar cualquier pieza eléctrica.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible.
Notificación
- Antes de reemplazar los fusibles, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- Reemplace siempre el fusible con un fusible con el amperaje especificado. El uso de un fusible con una clasificación más alta puede dañar gravemente el cable y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del tablero
Los fusibles están ubicados detrás de la cubierta a la izquierda de la columna de dirección.
| No. | PERO | Componente protegido |
|---|---|---|
| uno | 10 | Unidad de control integrada, interruptor de combinación, conjunto de sensor, interruptor de luz de marcha atrás, interruptor de posición de cambio de la consola, reloj (1990), solenoide de bloqueo de cambio (1990), unidad de control de bloqueo (1990), cinturones de seguridad automáticos |
| 2 | 10 | Solenoide de arranque, relé principal PGM-FI, unidad de control electrónico PGM-FI, unidad de control incorporada |
| 3 | veinte | Cerraduras de puertas eléctricas |
| cuatro | 10 | Luz de carretera del faro derecho, indicador de luz de carretera, relé de luz de circulación diurna |
| cinco | 10 | Faro izquierdo de luz de carretera |
| 6 | treinta | Motor de techo solar |
| 7 | 10 | Luces traseras |
| ocho | 10 | Unidad de control integrada, iluminación interior y exterior |
| nueve | – | – |
| 10 | 10 | Luz de cruce del faro izquierdo |
| once | 10 | Luz de cruce, faro derecho |
| 12 | quince | Unidad de control incorporada, iluminación del maletero, lámpara de techo, interruptor de encendido, reloj, radio, encendedor de cigarrillos |
| 13 | 15 20 |
Elevalunas eléctricos, limpiaparabrisas y lavaparabrisas, relé de techo solar (1990), unidad de control integrada, interruptor de combinación (CRX 1990) |
| catorce | 10 | Civic: conjunto de sensores, sensores y controles del motor |
| Vagón, CRX: conjunto de sensores, sensores y controles del motor, relé principal PGM-FI, ECU de PGM-FI, bomba de combustible, unidad ELD, EACV | ||
| quince | quince | Motor del ventilador de enfriamiento (excepto 4WD A / T Wagon), relé del ventilador de enfriamiento |
| dieciséis | 10 | Luces de circulación diurna |
| 17 | 10 | Radio, relé de encendedor de cigarrillos (1990) |
| Dieciocho | 10 | Ventana trasera con calefacción, espejos eléctricos, aire acondicionado |
| diecinueve | treinta | Motor del ventilador |
| veinte | veinte | Elevalunas eléctrico delantero derecho |
| 21 años | veinte | Elevalunas eléctrico delantero izquierdo |
| 22 | veinte | Elevalunas eléctrico trasero derecho |
| 23 | veinte | Elevalunas eléctrico trasero izquierdo |
Anuncios
Diagrama de la caja de fusibles del compartimento del motor
| No. | PERO | Componente protegido |
|---|---|---|
| uno | 60 | Distribución de poder |
| 2 | cincuenta | Caja de fusibles del salpicadero |
| 3 | 40 | Caja de fusibles del panel de instrumentos, iluminación ambiental |
| cuatro | 10 | Unidad de control electrónico PGM-FI, luces de emergencia, unidad de control de transmisión automática (carro), unidad de control integrado (1990), correas de hombro automáticas (1990) |
| cinco | quince | Bocinas, luces de freno, unidad de control de la caja de cambios automática (automóvil), solenoide de bloqueo de llave (solo caja de cambios automática), retractores de cinturones de seguridad (1990) |
| 6 | veinte | Ventana trasera con calefacción |
| 7 | quince | Relé principal PGM-FI |
| ocho | quince | Embrague del compresor del aire acondicionado, relé del ventilador del condensador |
