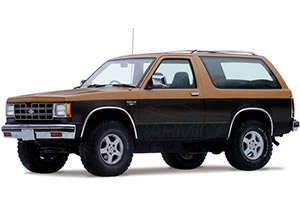

Diagrama de la caja de fusibles (ubicación del fusible), ubicación y propósito del fusible:
- Chevrolet S-10 Blazer (1982-1994);
- GMC S-15 Jimmy & Typhoon (1982-1994);
- Oldsmobile Bravada (1990-1994).
Contents
Comprobación y sustitución de fusibles
Los circuitos eléctricos del vehículo están protegidos contra cortocircuitos mediante fusibles. Esto reduce en gran medida la probabilidad de daños debido a problemas eléctricos.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible. Asegúrese de reemplazar el fusible defectuoso por uno nuevo del mismo tamaño y clasificación.
Los fusibles del mismo amperaje pueden tomarse temporalmente de una ubicación diferente si el fusible está fundido. Reemplace el fusible lo antes posible.
La nota
- Antes de reemplazar el fusible, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- No repare los fusibles y nunca reemplace un fusible fundido con un fusible de mayor potencia. Esto podría causar daños al sistema eléctrico e incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Caja de fusibles del salpicadero
El panel de fusibles se encuentra debajo del tablero.
Gráfico (1982-1984)
| No. | PERO | La cadena esta protegida |
|---|---|---|
| uno | veinte | Estrangulador eléctrico |
| 2 | veinte | Calefacción y aire acondicionado, sensor de generador |
| 3 | – | No utilizado |
| cuatro | treinta | Disyuntor: Ventana de puerta trasera eléctrica, Ventanas eléctricas |
| cinco | – | No utilizado |
| 6 | 25 | Calefacción adicional y aire acondicionado trasero |
| 7 | – | No utilizado |
| ocho | veinte | Señales de advertencia, solenoide de parada de ralentí, luces de advertencia |
| nueve | quince | Radio, transmisión automática (MD8), batería auxiliar |
| 10 | quince | Luces de advertencia de peligro, luces de freno |
| once | veinte | Tacómetro, luces de advertencia de diesel, control de crucero, tanque de combustible auxiliar, luz de advertencia de tracción en las 4 ruedas, ventana trasera con calefacción, transmisión automática (M40) |
| 12 | veinte | Luces adicionales, luces traseras y luces de estacionamiento |
| 13 | 25 | Limpiaparabrisas / lavaparabrisas |
| catorce | treinta | Disyuntor: ventana eléctrica de la puerta trasera (desviador trasero), seguros eléctricos de las puertas, ventana trasera con calefacción |
| quince | quince | Interruptor de marcha atrás, señal de giro |
| dieciséis | veinte | Bocina, luces de carga y de techo, advertencia de faros, encendedor, reloj |
| 17 | – | No utilizado |
| Dieciocho | cinco | Iluminación del panel de instrumentos, reóstato del interruptor de luz, alarma de los faros, interruptor de la ventana trasera con calefacción |
| diecinueve | – | No utilizado |
Anuncios
Gráfico (1985-1994)
| No. | PERO | La cadena esta protegida |
|---|---|---|
| uno | veinte | Bocina, reloj y encendedor, luces de techo, luz de la guantera, espejos y cosméticos iluminados, brújula (Bravada), solenoide de apertura del portón trasero, luces antiniebla (1991), espejo retrovisor exterior |
| 2 | veinte | Interruptor de luz, luces traseras y luces de estacionamiento, luces auxiliares, panel de control electrónico |
| 3 | 10 | 1985-1992: Unidad de control electrónico, bomba de combustible |
| quince | 1993-1994: Unidad de control de bomba de combustible electrónica. | |
| cuatro | veinte | Encendido (1985-1987), indicadores y luces de advertencia, relé y temporizador para el desempañador de la ventana trasera, control de crucero y embrague de transmisión automática, señal de freno RWAL, temporizador del cinturón de seguridad, temporizador del compresor de aire acondicionado, luz de advertencia de tracción total |
| cinco | quince | Indicadores de dirección y luces de marcha atrás |
| 6 | 10 | Unidad de control electrónico |
| 7 | cinco | 1993-1994: Módulo de caja de transferencia eléctrica |
| ocho | cinco | Iluminación del tablero, timbre de advertencia de los faros, interruptor de la ventana trasera con calefacción, cenicero, indicador de 4WD, interruptor de limpiaparabrisas trasero, interruptor de luz antiniebla |
| nueve | veinte | 1985-1987: estrangulador, freno |
| quince | 1988-1994: Módulo de frenos antibloqueo trasero / en las cuatro ruedas, adaptador de radio digital, velocímetro, automático. Por. Embrague del convertidor de par | |
| 10 | 25 | Calefacción y aire acondicionado |
| once | treinta | Disyuntor: ventanas eléctricas |
| 12 | 10 | 1993-1994: luces de circulación diurna |
| 13 | treinta | Disyuntor: cerraduras eléctricas de las puertas y ventana trasera con calefacción, tomacorriente de la consola (Bravada y Typhoon), reproductor de CD, asiento eléctrico, caja de transferencia eléctrica |
| catorce | quince | Luces de parada y de peligro, módulo de bocina (1991-1994) |
| quince | quince | Radio, tacómetro, luz de mapa del espejo retrovisor, limpiador y lavaparabrisas trasero, brújula (1993) |
| dieciséis | 25 | Limpiaparabrisas y lavaparabrisas |
| 17 | 3 | Unidad de control electrónico |
