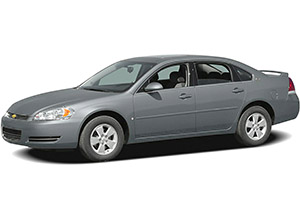

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés Chevrolet Impala IX (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013).
Contents
Comprobación y sustitución de fusibles
Los circuitos eléctricos de su vehículo están protegidos contra cortocircuitos mediante una combinación de fusibles e interruptores automáticos. Esto reduce en gran medida la probabilidad de incendio debido a problemas eléctricos.
Mira la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible. Asegúrese de reemplazar el fusible defectuoso por uno nuevo del mismo tamaño y clasificación.
La nota
- Antes de reemplazar el fusible, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- No repare los fusibles y nunca reemplace un fusible fundido con un fusible de mayor potencia. Esto podría causar daños al sistema eléctrico e incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
- No agregue nada eléctrico a su vehículo a menos que primero consulte con su distribuidor. Ciertos equipos eléctricos pueden dañar su vehículo o interferir con el funcionamiento normal de otros componentes.
Diagrama de la caja de fusibles del habitáculo
La caja de fusibles está ubicada en el lado del pasajero del vehículo debajo del tablero.
| No. | PERO | Componente protegido |
|---|---|---|
| uno | 10 | Solenoide de control de bloqueo de cambio de transmisión automática (con interruptor de piso), espejo retrovisor interior, motor de techo corredizo |
| 2 | 25 | Amplificador |
| 3 | 10 | Válvula solenoide de ventilación del recipiente de emisiones evaporativas (EVAP) |
| cuatro | 10 | Accionamiento de apertura de la tapa del compartimento trasero |
| cinco | veinte | Enchufe para accesorios (asiento central, consola central 1, consola central 2, compartimento de la consola central) |
| 6 | 10 | Radio digital |
| 7 | 10 | Módulo de diagnóstico y detección de airbag (SDM), sistema de presencia de airbag del pasajero delantero (PPS) |
| ocho | veinte | Módulo de control de calefacción del asiento, relé de la tapa del compartimento trasero del vehículo de emergencia |
| nueve | veinte | Techo corredizo |
| 10 | 2 | Interruptor del espejo retrovisor exterior |
| once | quince | – |
| 12 | 25 | Cerraduras de las puertas |
| CB1 | 25 | Elevador de ventana |
| CB2 | 25 | Asientos eléctricos |
| R2 | Accionamiento de apertura de la tapa del compartimento trasero | |
| R1 | Accesorio | |
| R3 | Cerradura de puerta eléctrica (cerradura) | |
| R4 | Actuador de la cerradura de la puerta del conductor (desbloqueo) | |
| R5 | Bloqueo de puerta eléctrico (desbloqueo) | |
Anuncios
Diagrama de caja de fusibles bajo el capó
| No. | PERO | Componente protegido |
|---|---|---|
| uno | 10 | Caída de energía, manija |
| 2 | quince | excepto 3,6 l: bomba de combustible y conjunto de sensor |
| 3 | 10 | Módulo de control de la carrocería (BCM), interruptor de encendido, módulo antirrobo (TDM) |
| cuatro | 10 | Módulo de control de la carrocería (luces interiores) |
| cinco | 10 | Grupo del panel de instrumentos (IPC), módulo de control de HVAC, indicador de encendido / apagado del airbag del pasajero, módulo de diagnóstico y detección del airbag (SDM) |
| 6 | 10 | Módulo de control de la carrocería (luz trasera, luz de freno central de montaje alto) |
| 7 | quince | Módulo de control de la carrocería (luces interiores, interruptor de luz del panel) |
| ocho | 2 | Controles del volante |
| nueve | 10 | – |
| 10 | 10 | Conector de enlace de datos (DLC), Receptor de control remoto de cerradura de puerta (RCDLR), Grupo de instrumentos (IPC), Módulo de control HVAC |
| once | 10 | Módulo de interfaz de comunicación del vehículo (VCIM (OnStar)) |
| 12 | – | – |
| 13 | quince | Módulo de control del motor (ECM) Control electrónico del acelerador |
| catorce | 10 | Embrague del compresor del aire acondicionado |
| quince | veinte | 3.5L (LZE, LZ4), 3.9L (LZ9, LZG, LGD, LZG): inyectores de combustible |
| veinte | 5.3 L (LS4): inyectores de combustible (1-3-5-7), bobinas de encendido (1-3-5-7) | |
| quince | 3.6L (LFX): inyectores de combustible | |
| dieciséis | quince | Relé del solenoide de la bomba de inyección de aire secundario |
| 17 | quince | Módulo de control del motor (ECM), módulo de control de la transmisión (TCM) |
| Dieciocho | 10 | Transmisión de infección |
| diecinueve | quince | Sensores de oxígeno calentados, válvula solenoide de purga del recipiente EVAP |
| veinte | 25 | – |
| 21 años | 10 | Encendido del módulo de control del motor (ECM) |
| 22 | veinte | 3.5L (LZE, LZ4), 3.9L (LZ9, LZG, LGD, LZG): módulo de control de encendido |
| veinte | 5.3 L (LS4): inyectores de combustible (2-4-6-8), bobinas de encendido (2-4-6-8) | |
| quince | 3.6L (LFX): Módulo de control de encendido | |
| 23 | veinte | – |
| 24 | quince | Sensor de flujo de masa de aire (MAF) / temperatura del aire de admisión (IAT), conjunto de colector de aceite de elevación de válvula (VLOM), relé de bomba de inyección de aire secundario (AIR), relé de solenoide de inyección de aire secundario (AIR) (SS), relé de embrague de A / C compresor, relé del ventilador de enfriamiento n. ° 1, relé del ventilador de enfriamiento n. ° 2, relé del ventilador de enfriamiento n. ° 3 |
| 25 | veinte | 3.6L (LFX): bomba de refuerzo de freno (bomba de vacío) |
| 26 | 25 | Limpiaparabrisas |
| 27 | 10 | Espejo calefactado |
| 28 | quince | Proyector derecho |
| 29 | 25 | Enchufes eléctricos adicionales |
| treinta | 10 | Módulo de control de la carrocería (sensor de monitorización de voltaje variable) |
| 31 años | quince | Unidad de control de la carrocería (luz de señal de giro del lado del pasajero) |
| 32 | 10 | Luz de estacionamiento del lado del conductor (luz de estacionamiento, estacionamiento / giro, luz trasera, luz trasera / de freno y señal de giro) |
| 33 | quince | Proyector izquierdo |
| 34 | treinta | – |
| 35 años | veinte | Radio |
| 36 | quince | Unidad de control de la carrocería (luz de señal de giro del lado del conductor) |
| 37 | 10 | Luz de estacionamiento del lado del pasajero (luz de estacionamiento, luz de estacionamiento / giro, luz trasera, luz trasera / de freno y señal de giro) |
| 38 | quince | – |
| 39 | quince | 3.6L (LFX): Módulo de control del sistema de combustible |
| 40 | 10 | Faro izquierdo (luz de cruce) |
| 41 años | quince | Módulo de faros |
| 42 | quince | excepto 3,6 l: bomba lavaparabrisas |
| 43 | quince | Luces de circulación diurna |
| 44 | 10 | Faro derecho (luz de cruce) |
| 45 | quince | Luces de circulación diurna |
| 46 | quince | Faros antiniebla delanteros |
| 47 | 10 | Faro izquierdo (luz de carretera) |
| 48 | quince | 3.6L (LFX): bomba de lavado de parabrisas |
| 49 | quince | bocina |
| cincuenta | 10 | Faro derecho (luz de carretera) |
| 51 | treinta | Módulo de control del motor del ventilador |
| 52 | 60 | Caja de fusibles del habitáculo |
| 53 | 60 | Motor del sistema de frenos antibloqueo (ABS) |
| 54 | 40 | Inicio |
| 55 | 60 | Relé de bomba de inyección de aire secundario |
| 56 | 60 | Motor del sistema de frenos antibloqueo (ABS) |
| 57 | 40 | Ventana trasera con calefacción |
| 58 | 60 | Caja de fusibles del habitáculo |
| 59 | treinta | Relé del ventilador de refrigeración n. ° 1 |
| 60 | treinta | Relé del ventilador de enfriamiento n. ° 2, relé del ventilador de enfriamiento n. ° 3 |
| 61 | cincuenta | – |
| R1 | excepto 3,6 l: bomba de combustible | |
| 3.6L (LFX): bomba de refuerzo de freno (bomba de vacío) | ||
| R2 | Compresor de aire acondicionado | |
| R3 | Inicio | |
| R4 | Módulo de control del tren motriz (PCM) / Módulo de control del motor (ECM) | |
| R5 | Ventana trasera con calefacción | |
| R6 | – | |
| R7 | Ventilador de enfriamiento (no. 3) | |
| R8 | Ventilador de enfriamiento (no. 2) | |
| R9 | Ventilador de enfriamiento (no. 1) | |
| R10 | Encendido | |
| R11 | Luces de estacionamiento | |
| R12 | Limpiaparabrisas | |
| R13 | Limpiaparabrisas (alta velocidad) | |
| R14 | Faro (luz de cruce) | |
| R15 | Luces de circulación diurna | |
| R16 | Faro (luz de carretera) | |
| R17 | Bomba de lavaparabrisas | |
| R18 | Faros antiniebla delanteros | |
| R19 | bocina | |
