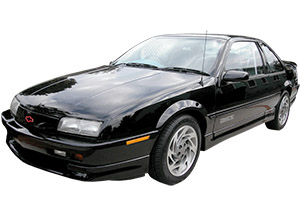

Diagrama de bloques de fusibles (diseño de fusibles), ubicación y propósito de los fusibles para Chevy Beretta y Corsica (1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996).
Comprobación y sustitución de fusibles
Los circuitos eléctricos del vehículo están protegidos contra cortocircuitos mediante fusibles. Esto reduce en gran medida la probabilidad de daños debido a problemas eléctricos.
Para verificar el fusible, mire la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible. Asegúrese de reemplazar el fusible defectuoso por uno nuevo del mismo tamaño y clasificación.
Los fusibles del mismo amperaje pueden tomarse temporalmente de una ubicación diferente si el fusible está fundido. Reemplace el fusible lo antes posible.
La nota
- Antes de reemplazar el fusible, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- No repare los fusibles y nunca reemplace un fusible fundido con un fusible de mayor potencia. Esto podría causar daños al sistema eléctrico e incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, póngase en contacto con un centro de servicio autorizado.
Diagrama de la caja de fusibles del tablero
Estos fusibles se encuentran en el lado izquierdo del panel de instrumentos.
| No. | PERO | Componente protegido |
|---|---|---|
| uno | quince | 1987-1993, 1996: control de comando por computadora, inyector de combustible |
| 2 | veinte | 1989-1996: luces de freno, luces de emergencia |
| 3 | quince | 1987-1988: Radio |
| 10 | 1991-1996: Airbag, encendido | |
| cuatro | veinte | 1987-1988: luces de freno, luces de emergencia |
| cinco | 1989-1992: Alternador, sistema antibloqueo de frenos (1992) | |
| 10 | 1993-1996: Alternador, sistema de frenos antibloqueo (1993-1995), tubo de calefacción LGO (1993-1994), luces de circulación diurna (1995-1996), inyección de combustible multipuerto (1996). | |
| cinco | veinte | 1987-1995: luces de marcha atrás, indicadores de dirección |
| quince | 1996: luces de marcha atrás, indicadores de dirección | |
| 6 | veinte | 1989-1996: apertura del maletero, encendedor de cigarrillos (1989-1995), iluminación interior (1996) |
| 7 | veinte | Luces de posición y de estacionamiento laterales, luces de matrícula, luces de circulación diurna (1996) |
| ocho | 25 | Calefacción y aire acondicionado |
| nueve | veinte | Sensores / indicador de advertencia, bocina, ventana trasera con calefacción, aire acondicionado, control de comando por computadora (1987-1990), control de crucero (1995-1996), luces de circulación diurna (1995-1996), ABS (1996), seguros automáticos de puertas (1996) ), cinturones de seguridad automáticos (1996), inyección de combustible multipunto (1996), sistema de retención inflable opcional (1996) |
| 10 | 25 | Limpia / lavaparabrisas |
| once | veinte | 1987-1993: Luces, reloj, cerraduras de puertas (1987-1993), bocina (1987-1993), encendedor de cigarros (1987-1990), radio-CD (1991-1993), liberación del maletero (1987-1988), advertencia sonora Sistema, cinturones ABS pasivos |
| quince | 1994-1996: Luz de fondo (1994-1995), Reloj (1994-1995), Radio-CD (1994-1995), Bocina, Correas ABS pasivas | |
| 12 | 35 años | Disyuntor (1987-1991): ventanas eléctricas |
| treinta | Disyuntor (1992-1996): ventanas eléctricas | |
| 13 | cinco | 1987-1991: luces del panel de instrumentos, recordatorio de faros (1987-1990) |
| 3 | 1992-1996: Iluminación del tablero, atenuación interior (1996), sistemas de radio / audio (1996), limpiaparabrisas / lavaparabrisas (1996) | |
| catorce | quince | Radio, control de crucero (1987-1995), reloj (1987-1988) |
| quince | 35 años | Disyuntor (1987-1991): cerraduras de puertas eléctricas, ventana trasera con calefacción |
| treinta | Disyuntor (1992-1996): seguros de puertas eléctricos, ventana trasera con calefacción | |
| dieciséis | 10 | 1989: Sensor del medidor de flujo de aire (V6) |
| cinco | 1991: luces de circulación diurna | |
| 3 | 1992-1993: luces de circulación diurna | |
| veinte | 1994-1996: bomba de combustible / inyectores | |
| 17 | 3 | 1991-1993: airbag |
| 10 | 1994-1996: Desbloqueo automático de puertas (quitar para deshabilitar) |
Fusibles adicionales
Dos fusibles debajo de la columna de dirección (1994-1996)
| No. | Amplificador | Componente protegido |
|---|---|---|
| uno | 3 | Bolsa de aire |
| 2 | veinte | Faros antiniebla, cerradura de puerta, bocina |
