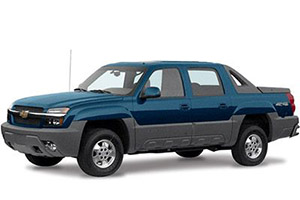

Diagrama de bloques de fusibles (ubicación de los fusibles), ubicación y propósito de los fusibles y relés para Chevrolet Avalanche y Cadillac Escalade EXT (2003, 2004, 2005, 2006).
Contents
Comprobación y sustitución de fusibles
El cableado eléctrico de su vehículo está protegido contra cortocircuitos mediante una combinación de fusibles, disyuntores y fusibles térmicos. Esto reduce en gran medida la probabilidad de incendio debido a problemas eléctricos.
Mira la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible. Asegúrese de reemplazar el fusible defectuoso por uno nuevo del mismo tamaño y clasificación.
Si tiene problemas en la carretera y no tiene un fusible de repuesto, puede pedir prestado uno del mismo amperaje. Simplemente elija una característica de su automóvil de la que pueda prescindir, como una radio o un encendedor de cigarrillos, y use su fusible si tiene el amperaje correcto. Reemplácelo lo antes posible.
La nota
- Antes de reemplazar el fusible, asegúrese de que se haya quitado la llave del encendido y que todos los servicios estén apagados y / o desactivados.
- No repare los fusibles y nunca reemplace un fusible fundido con un fusible de mayor potencia. Esto podría causar daños al sistema eléctrico e incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre una buena mecha del mismo color.
- Si el fusible vuelve a fundirse, póngase en contacto con un centro de servicio autorizado.
- Si se derrama líquido sobre los componentes eléctricos del vehículo, puede dañarlos. Mantenga siempre cubiertas sobre los componentes eléctricos.
- Para quitar los fusibles, si no tiene un extractor de fusibles, sostenga el extremo del fusible entre el pulgar y el índice y tire de él hacia afuera.
Caja de fusibles del salpicadero
La puerta de acceso a la caja de fusibles se encuentra en el panel de instrumentos del lado del conductor. Retire la tapa para acceder a los fusibles.
| No. | PERO | Componente protegido |
|---|---|---|
| uno | – | – |
| 2 | 10 | Componentes de HVAC, componentes de control electrónico de suspensión (ESC), módulos de calefacción de asientos (traseros), módulo de control del volante |
| 3 | quince | Transmisión del eje delantero, interruptor de cambio de la caja de transferencia |
| cuatro | 10 | Sensor de bloqueo, módulo de control de la transmisión (TCM), módulo de control del tren motriz (PCM) |
| cinco | quince | Luces de freno, módulo de frenado, control electrónico del acelerador |
| 6 | quince | Módulo de puerta del conductor (DDM) |
| 7 | 10 | Unidad de control HVAC (sub trasero) |
| ocho | 10 | Declaración del acondicionador |
| nueve | treinta | Módulo de control HVAC |
| 10 | 10 | Módulo de control HVAC, actuadores HVAC, espejo retrovisor interior |
| once | 10 | Interruptor de control de crucero, sensor de velocidad / posición del volante |
| 12 | 10 | Interruptor de luz de freno, módulo de control de freno electrónico (EBCM), interruptor de control de tracción |
| 13 | 10 | Módulo de control de la carrocería (BCM) |
| catorce | 10 | Luz de freno central alta (CHMSL) |
| quince | 25 | Módulo de motor de limpiaparabrisas |
| dieciséis | 10 | Módulo de control de la carrocería (BCM) |
| 17 | 10 | Luz de freno / señal de giro a la izquierda |
| Dieciocho | 10 | Luz de freno / señal de giro a la derecha |
| diecinueve | veinte | Toma (pilar D) |
| veinte | quince | Módulo de control de la carrocería (BCM) |
| 21 años | quince | Módulo de control de la carrocería (BCM) |
| 22 | 10 | Indicadores de giro a la izquierda y luces laterales, grupo de instrumentos, módulo de la puerta del conductor (DDM) |
| 23 | 10 | Indicadores de dirección y luces laterales a la derecha, grupo de instrumentos, módulo de puerta del pasajero delantero (FPDM) |
| 24 | veinte | Relé de bloqueo / desbloqueo de puerta |
| 25 | 25 | Módulo de señal de giro / advertencia de peligro |
| 26 | quince | Módulo de control de la carrocería (BCM) |
| 27 | 10 | Módulo de puerta del acompañante (FPDM) |
| CB1 | 25 | Elevalunas eléctrico izquierdo (elevalunas eléctrico trasero izquierdo y módulo de la puerta del conductor) |
| R1 | Cerradura de puerta eléctrica | |
| R2 | Desbloqueo de puerta eléctrico | |
| R4 | – | |
| R5 | Luces antiniebla traseras | |
Anuncios
Caja de fusibles del panel de instrumentos central
Está ubicado debajo del tablero a la izquierda de la columna de dirección.
| No. | PERO | Cortacircuitos |
|---|---|---|
| CB1 | treinta | Módulo del asiento del conductor y del pasajero, módulo del asiento con memoria |
| CB2 | 25 | Elevalunas eléctrico derecho (módulo de puerta del pasajero delantero (FPDM), elevalunas eléctrico trasero derecho) |
| R1 | Ventana trasera con calefacción | |
| R2 | – | |
Caja de fusibles bajo el capó
Caja de fusibles debajo del capó en el compartimiento del motor en el lado del conductor al lado de la batería. Levante la tapa para acceder a la caja de fusibles / relés.
Anuncios
| No. | PERO | Componente protegido |
|---|---|---|
| uno | 40 | Cableado del remolque, relé del compresor de control automático de nivel (ALC) |
| 2 | – | – |
| 3 | cincuenta | Disyuntor (relé en el habitáculo): “CB1”, “CB2” |
| cuatro | 40 | Motor del ventilador |
| cinco | cincuenta | Fusible (habitáculo): “6”, “19”, “24”, “27” |
| 6 | treinta | Luces todoterreno, cableado del remolque |
| 7 | 60 | Módulo de control de freno electrónico (EBCM) |
| ocho | 60 | Módulo de control de freno electrónico (EBCM), compresor de control de nivel automático (ALC) |
| nueve | 40 | Bloqueo de encendido |
| 10 | – | – |
| once | 40 | Bloqueo de encendido |
| 12 | cincuenta | Fusible (habitáculo): “20”, “21”, “25”, “26”, “CB1” |
| 13 | quince | Cableado de la luz de estacionamiento del remolque |
| catorce | 10 | Luz de posición trasera derecha y de posición lateral |
| quince | 10 | Luz de posición trasera izquierda y de posición lateral |
| dieciséis | 10 | Lámparas de interior |
| 17 | 25 | Interruptor de la luz de freno |
| Dieciocho | 10 | Módulo de clave de acceso del módulo de control de la carrocería (BCM) |
| diecinueve | 25 | Relé de techo corredizo |
| veinte | treinta | Relé de baliza de techo, luces todoterreno |
| 21 años | quince | Módulo de control de la dirección de la rueda trasera, válvula solenoide de ventilación del recipiente EVAP |
| 22 | treinta | Unidad de control HVAC (sub trasero) |
| 23 | veinte | Enchufes eléctricos adicionales, enchufes eléctricos auxiliares |
| 24 | quince | Módulo de control del tren motriz (PCM), sensor de flujo de aire masivo (MFS), solenoide de purga del recipiente (EVAP), sensor de composición de combustible, relé de bomba de combustible secundario |
| 25 | quince | Control del actuador del acelerador (TAC), controlador de freno electrónico |
| 26 | quince | Extraño: bobinas de encendido, inyectores de combustible |
| 27 | quince | Incluso: bobinas de encendido, inyectores de combustible |
| 28 | 10 | Relé del compresor de A / C, interruptor de posición de estacionamiento / neutral (PNP), interruptor de señal de giro / multifunción, componentes de nivelación de faros, combinación de grupo de instrumentos, interruptor de arranque del embrague |
| 29 | treinta | Compresor de control automático de nivel (ALC), control electrónico de suspensión (ESC) |
| treinta | 10 | Luces traseras Arnés de remolque, alarma de marcha atrás, módulo de control de la carrocería (BCM) |
| 31 años | veinte | Módulo de control de transmisión, bomba de combustible |
| 32 | quince | Sensores de oxigeno |
| 33 | veinte | Luces de marcha atrás, interruptor de posición de estacionamiento / punto muerto (PNP) |
| 34 | treinta | Relé de luneta trasera calentado |
| 35 años | quince | Sensores de oxigeno |
| 36 | quince | Módulo de diagnóstico y monitoreo de airbag (SDM), módulo de asiento con memoria (pasajero), espejo retrovisor interior |
| 37 | 10 | Luces de posición delanteras, luces de posición delanteras laterales |
| 38 | 10 | Relé de ventana trasera con calefacción, combinación de panel de instrumentos (IPC), módulo de control de sensor de objeto trasero, interruptor de conducción conmutable |
| 39 | 10 | Módulo de control de la carrocería (BCM) |
| 40 | 10 | Faro izquierdo (luz de carretera) |
| 41 años | veinte | Faro izquierdo (xenón) |
| 42 | 10 | Relé de luz de circulación diurna |
| 43 | 10 | Grupo de instrumentos / Centro de información del conductor |
| 44 | 10 | Módulo de control HVAC |
| 45 | quince | Encendedor de cigarrillos, conector de enlace de datos |
| 46 | 10 | Faro derecho (luz de carretera) |
| 47 | 10 | Relé del compresor de aire acondicionado |
| 48 | – | – |
| 49 | – | – |
| cincuenta | quince | Sistema de audio, Radio digital, Sistema de audio en el asiento trasero |
| 51 | quince | Combinación de panel de instrumentos (IPC), relé de luz antiniebla trasera, consola de techo, interruptor de luz de techo, asientos traseros con calefacción, HomeLink (apertura de puerta de garaje) |
| 52 | 10 | Faro izquierdo (luz de cruce) |
| 53 | 10 | Sistema de interbloqueo de cambio de freno |
| 54 | 10 | Sistema de arranque, módulo de control de la transmisión (gasolina), módulo de control del motor (diésel), módulo de control de la transmisión (TCM) |
| 55 | 10 | Faro derecho (luz de cruce) |
| 56 | quince | Relé de luz antiniebla delantera |
| 57 | quince | Bomba de lavaparabrisas |
| 58 | quince | Módulo de interfaz de comunicación del vehículo (VCIM), entretenimiento del pasajero trasero (RSE), reproducción remota: reproductor de CD |
| 59 | treinta | Amplificador de radio |
| 60 | veinte | Faro derecho (xenón) |
| 61 | quince | bocina |
| 62 | quince | Relé electrónico de pedal ajustable (EAP) |
| 63 | treinta | Motor codificador de caja de transferencia, módulo de control de cambio de caja de transferencia |
| 64 | quince | Motor de la bomba de freno auxiliar, relé de la bomba de combustible (secundario) |
| sesenta y cinco | 125 | Alimentación personalizada |
| 66 | 10 | Módulo de control de batería del alternador |
| R1 | Luces de estacionamiento, luces de posición laterales | |
| R2 | Inicio | |
| R3 | Encendido | |
| R4 | Bomba de combustible | |
| R5 | Faro de luz de carretera | |
| R6 | Luz de circulación diurna | |
| R7 | Faro (luz de cruce) | |
| R8 | Compresor de aire acondicionado | |
| R9 | Faros antiniebla delanteros | |
| R10 | bocina | |
| R11 | Bomba de lavado de parabrisas y luneta trasera | |
Caja de relés del compartimiento del motor (Serie 10)
| No. | PERO | Cortacircuitos |
|---|---|---|
| uno | 40 | Relé del ventilador de refrigeración n. ° 1 |
| 2 | 40 | Relé del ventilador de refrigeración n. ° 2 |
| 3 | 10 | Relé del ventilador de refrigeración n. ° 3 |
| R1 | Ventilador de enfriamiento (izquierda) | |
| R2 | Ventilador de refrigeración (izquierda / derecha – alta velocidad) | |
| R3 | Ventilador de refrigeración (izquierda / derecha – baja velocidad) | |
